冲刷侵蚀监测声呐2001-SMS

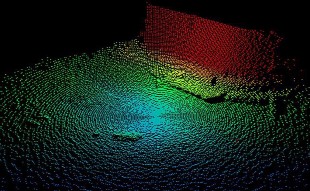

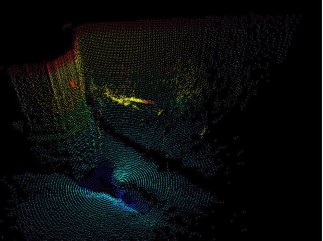

型号为2001-SMS的3D微地貌冲刷侵蚀监测声呐旨在长期固定在结构物上运行，以收集高分辨率成像数据。采用聚醚醚酮/硬质阳极氧化铝或不锈钢或钛制造，直径仅为90mm，可安装在桥墩，大坝墙或海上风电场。多个单元可以链接在一起并通过以太网进行控制，以实现大面积的完全映射。Windows软件允许合并图像以产生单点云图。使用微型SD卡通过以太网/互联网/4G移动网络进行远程访问，可在声呐单元内单独使用内置数据记录功能进行操作。

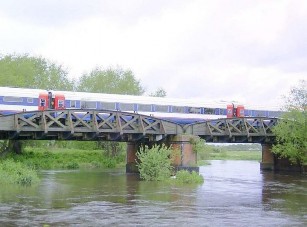

·桥墩冲刷侵蚀监测

·海上风力涡轮机冲刷监测

·进水口和大坝检查专为长期部署而设计

·直接捕获高分辨率3D数据

·范围频率相关以太网/4G

·屏幕光标测量工具

·Windows操作多视图

·具备独立供电选项

·支持多个声呐单元同时工作

·支持选配传感器

技术参数

声学

工作频率：1MHz(看选项)

传感器波束宽度：1.8（+/-3dB点锥形）

量程分辨率：<1mm

采样率：1μs至100μs

量程设置：0.5m至20m，步长为0.1m

发射脉冲长度：10μs至250μs

扫宽角度分辨率：0.45º至4.5º，0.45º步进

旋转分辨率：0.9º至9º，0.9º步进

接口

功耗：10W扫描1mW待机

电源电压：12VDC通信：以太网

连接器：8路和12路Micro Subconn

物理参数

尺寸：直径90mm，长400mm

材质：聚醚醚酮/阳极氧化铝/不锈钢/钛

深度等级：100m

空气中的重量：铝3.5kg

水中的重量：1.5kg

水温范围：0至+35º(运行)-10至+60º(存储)

工作

工作频率2MHz，1MHz，700KHz，500KHz或250KHz俯仰和滚动传感器压力传感器温度传感器电导率传感器有线电视或WiFi/4G海格电力系统

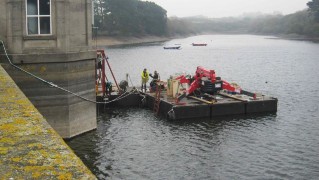

大坝检查

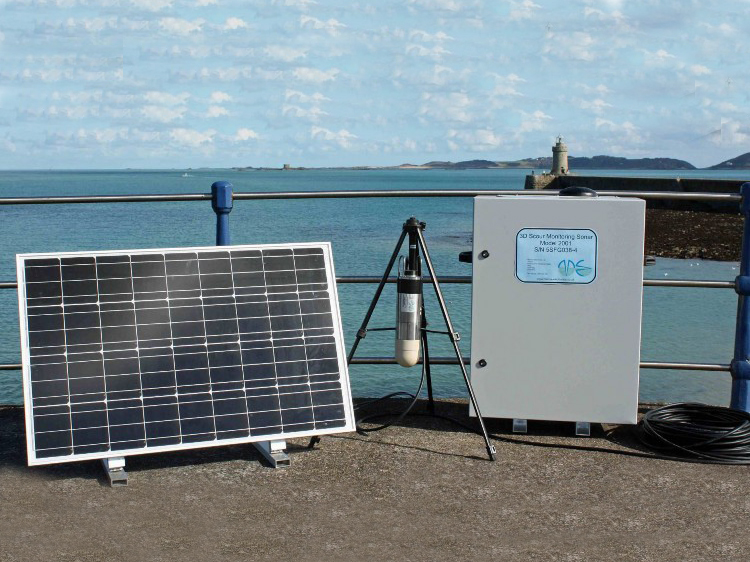

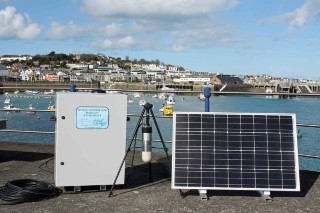

声呐探头，4G /电池控制盒，太阳能电池板

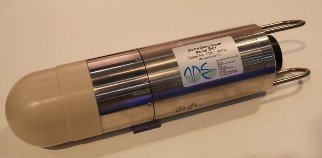

90mm声呐单元
