HYPERION 光纤光栅传感解调仪
型 号：si155
原产地：美国MOI
用 途：适合进行长期可靠高精度测量
si155
HYPERION 光纤光栅传感解调仪

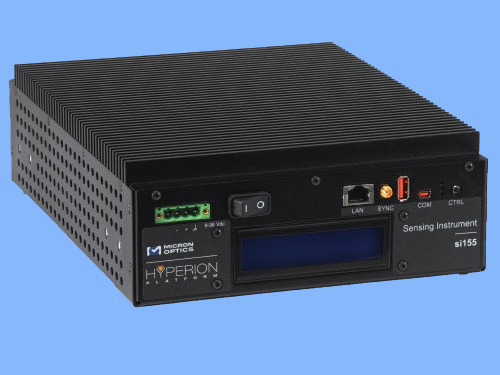

Luna子公司Micron Optics的HYPERION si155是一款工业级无风扇的光纤光栅传感解调仪，兼具静态和动态全光谱分析功能，si155支持4通道同步采集，每通道160nm波长范围，能同时连接几百只传感器，适合进行长期可靠高精度测量。
si155配备了全新升级的高功率，低噪声，超大带宽的扫描激光光源，采用MOI拥有专利技术的可调谐光纤法-珀滤波器和波长参考技术保证了每次扫描的绝对波长精度。
si155是基于新一代HYPERION平台制造出来的，具有全新的突破性功能，高性能的DSP以及实时运算的FPGA，基于此，si155能实现快速全光谱数据采集，内置可编辑的峰值探测算法，适用于光纤布拉格光栅（FBG），长周期光栅（LPG）和光纤法珀传感器（FP），马赫-曾德尔干涉仪（M-Z）等等传感器，在闭环反馈应用中高效率采集数据。
HYPERION平台与ENLIGHT传感分析软件兼容，ENLIGHT软件集成了一系列强大的工具来分析光谱数据，波长运算，光纤网络分析，可与服务器相连用以搭建远程监控平台。
此外，HYPERION平台还提供多种接口程序(API), 如LabVIEW, Python,Matlab, C++ 和 C#等，用户可方便调用，进行二次开发。
（FBG＆FP传感器可在4个平行的160nm宽通道上进行动态和绝对测量，并且兼容ENLIGHT）
主要特点
• 标准版，高速版配置,支持4通道同步采集，每种配置均可选配去偏振光源。
• 动态，绝对波长测量，可观测FBGs,LPGs, FP和M-Z类型传感器的光谱
• 动态范围大，每个通道独立不干扰，适用于每个通道上每只传感器，不受系统损耗差别影响。
• 数据验证秘钥保证输出有效数据。每组数据都依据NIST标准进行校准和验证
• 扫描激光器可靠性和稳定性经过长期验证。从2000年开始，连续运行总时长超过1亿小时。
应用领域
• 石油和天然气
• 医疗设备
• 工业测量
• 能源
• 结构健康监测
• 安防
• 航空航天
性能指标
技术参数 |
|||
测试类型 |
可视性增强版, 10 Hz |
标准版, 100Hz 或 1000 Hz |
高速版 , 5000 Hz |
传感通道 |
1 或 4 并行通道 |
1 或 4 并行通道 |
1 或 4 并行通道 |
波长范围 |
1500-1600nm 或 1460-1620nm
|
1520-1580nm, 1500-1600nm 或 1460-1620nm |
1500-1580nm 或 1510-1590nm |
波长准确度 /稳定性1 |
1 pm / 1pm |
1 pm / 1pm |
2 pm / 3 pm
|
波长重复性2 |
1 pm, 0.3 pm at 1 Hz |
1 pm, 0.05 pm at 1 Hz |
2 pm, 0.05 pm at 1 Hz |
动态范围/连续3 |
35 dB 峰值探测, 45 dB 全光谱 |
25 dB 峰值探测, 40 dB 全光谱 |
17 dB 峰值探测, 40 dB 全光谱 |
全光谱测量4 |
有, 数据采集频率 10 Hz |
有, 数据采集频率 10 Hz |
有, 数据采集频率 10 Hz |
光学接头 |
LC/APC |
||
兼容的传感器5 |
布拉格光栅(FBG), 长周期光栅(LPG), 光纤法珀传感器(FP) 和 Mach-Zehnder 传感器 |
||
去偏振光源功能6 |
可选 |
||
接口和软件 |
|
||
通信接口 |
以太网 |
||
软件 |
LabVIEWTM、Python、Matlab、C++和C语言的综合API和实例支持 |
||
物理特性 |
|
||
尺寸/重量 |
206 mm x 274 mm x 79 mm / 3.0 k |
||
工作/存储 环境条件 |
-20 to 60 ℃, < 80%RH 无冷凝水， / -30 to 70 ℃, < 95%RH 无冷凝水 |
||
输入电压 |
9 - 36 VDC, AC/DC转换器 (100~240 VAC, 47~63 Hz) |
||
12V 时功耗 |
30 W 典型, 40W 最大 |
||
配置举例
si155-ST-01-1500-1600–0100-NO |
1 个通道 si155 ST 1500-1600 nm 扫描范围, 100 Hz 扫描速度，无内部附件 |
si155-EV-04-1460-1620-0010-DP |
4 个通道 si155 EV 1460-1620 nm 扫描范围, 10Hz 扫描速率和内部去极化器选项 |
si155-HS-04-1510-1590-5000-DP |
4 个通道 si155 HS 1510-1590 nm 扫描范围, 5 kHz 扫描速率和内部去极化器选项 |
订购信息
|
||||||||||||||||||||||||||||||||||||||||||||
可选附件
x55_rkm |
19” 机架式外壳 |
x55_atx |
ATEX 认证 |
x55_skm |
表面安装支架 |
x55_ew3 |
3 year质保 |
x55_cas |
x55 仪器便携箱 |
oa2001 |
LC/APC-FC/APC转接跳线 |
