TEXAMe 旁压仪：高精度岩土原位测试的工程解决方案

TEXAM^e 旁压仪：高精度岩土原位测试的工程解决方案

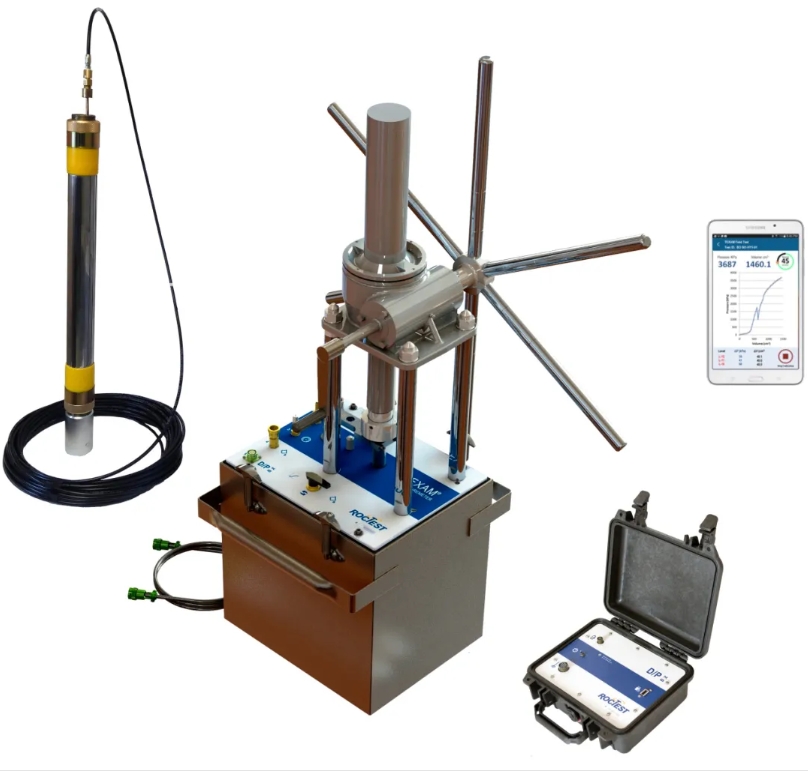

在复杂地质勘察与地基评估领域，测试数据的精确性、设备的可靠性及操作的标准化是核心诉求。加拿大Roctest公司推出的TEXAM^e预钻孔旁压仪，以ASTM/ISO双认证精度、模块化设计及实时数据闭环系统，重新定义岩土原位测试效率。



核心优势

1. 国际标准认证，数据权威可靠

l严格遵循 ASTM D4719-20 与 ISO 22476-5 国际标准，确保测试流程与结果的全球通用性。

lTEXAM^e可以发现非常细微的形变（1 微米）和压力变化（1kPa）。这使其能够通过多种测试方法（例如包含多个加载 - 卸载循环的方法），应用于从软土到软岩等广泛的材料硬度检测场景。

2. 智能操作体系，效率全面提升

▶ 点击观看TEXAM^e校准与操作流程演示

https://mp.weixin.qq.com/s/ZUjXuilIbclHZXZoyb-R5g

l双模操作系统：

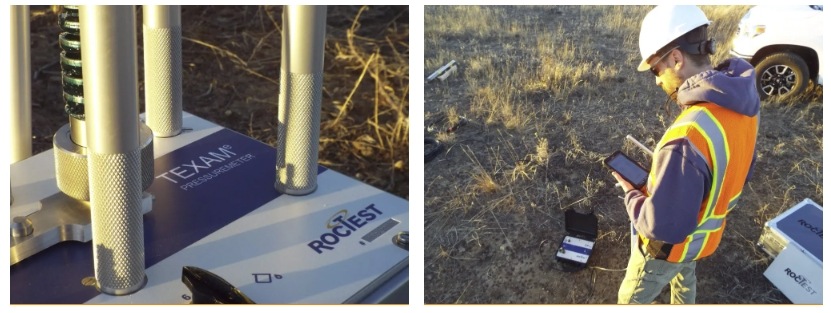

主模式：通过蓝牙接口连接的平板电脑可在测试进行时实时显示数据绘图和结果，让您精准掌握测试实时进展。

备用模式：万一蓝牙接口因任何原因出现故障，手动测试模式可让您继续执行测试计划，无需中断测试。

3. 工程级耐用设计，适应严苛工况

lTEXAM^e的设计专为恶劣环境和应用场景而打造，其采用的部件（例如，核心单元采用防溅防尘ABS箱体，总重≤30kg）即便在偏远地区进行测试时也不会让您失望；

l尽管 TEXAM^e结构坚固耐用，但测试过程中难免会出现问题。其简洁的设计使终端用户能够在实地现场直接解决大多数可能出现的问题，甚至可以自行对设备进行重新校准。因此，无需因任何小问题就将设备寄回制造商处。；

l与某些型号的旁压仪不同，TEXAM^e仅需用水即可运行，因此无需采购和使用瓶装氮气，彻底规避气体爆破风险（对比氮气驱动设备）。

4. 试验过程和结果

l将探头放在预先钻好的钻孔中的测试深度位置，该钻孔是通过适合土壤条件的方法获得的：湿式旋转钻机，螺旋钻，谢尔比管钻进等。在地下水位以下的粒状土壤中，探头可以直接在开槽的套管内驱动。 通过使用一致的作动器旋转速率以恒定的变形速率进行测试，或者以与Menard旁压仪测试相同的压力增量进行测试。

l通过绘制注入量与压力的关系曲线可得到原位应力-应变曲线。 从测试结果中得出的主要参数是旁压模量，蠕变压力和极限压力。 可以使用由Roctest开发的工具（TexamCompanion）。



技术参数摘要

指标	控制单元	读数单元 (D/P BOX)
工作压力	10,000 kPa (1500 psi)	分辨率：1kPa / 0.01cm³
持续工作时长	-	>8小时（双12V电池）
尺寸	40×46×125 cm	25×28×12 cm



 输出参数与工程价值

从原位应力-应变曲线中直接提取：

l核心参数：旁压模量 E_PMT​、极限压力 p_L​、蠕变压力 p_f​；

l衍生参数：不排水抗剪强度 S_u​、有效摩擦角 ϕ′、土体系数 K₀；
▶ 应用场景：桩基承载力验证、隧道支护设计、边坡稳定性分析。



为什么选择TEXAM^e？

l用于增加 TEXAM^e 探头内部水量的 “船舵式” 作动器在施加压力时可提供直接的触觉反馈，帮助用户避免施加过大压力，从而将不良反应降至最低。您可以完全控制变形率或压力，并获得可感知的反馈！

l单次测试成本降低35%：仅需水电基础耗材，无气体采购成本且测试过程中仅需少量低成本消耗品便于在库存中储备，无需因货架 上的积压零件而超出预算

l1天极速培训：从理论到实地操作全覆盖，工程师可独立完成校准与故障排查。

lTEXAM^e可搭配各种尺寸（N、B、A、E）和类型的探头使用：预钻孔、贯入式、自钻式探头，或在极颗粒土体中使用的开槽套管探头。单腔体结构：单一腔体设计将膜片故障风险降至最低，符合我们简洁无故障的设计理念，进一步确保您能将更多时间用于测试，减少维护工作。
