加拿大Roctest产品工程案例7： 矿山仪器监测与现场安全管理
时间：2025/8/1 来源：https://mp.weixin.qq.com/s/WqoO7yaP7OUI9gvhW2iJpg 查看次数：191
加拿大Roctest产品工程案例7：
矿山仪器监测与现场安全管理

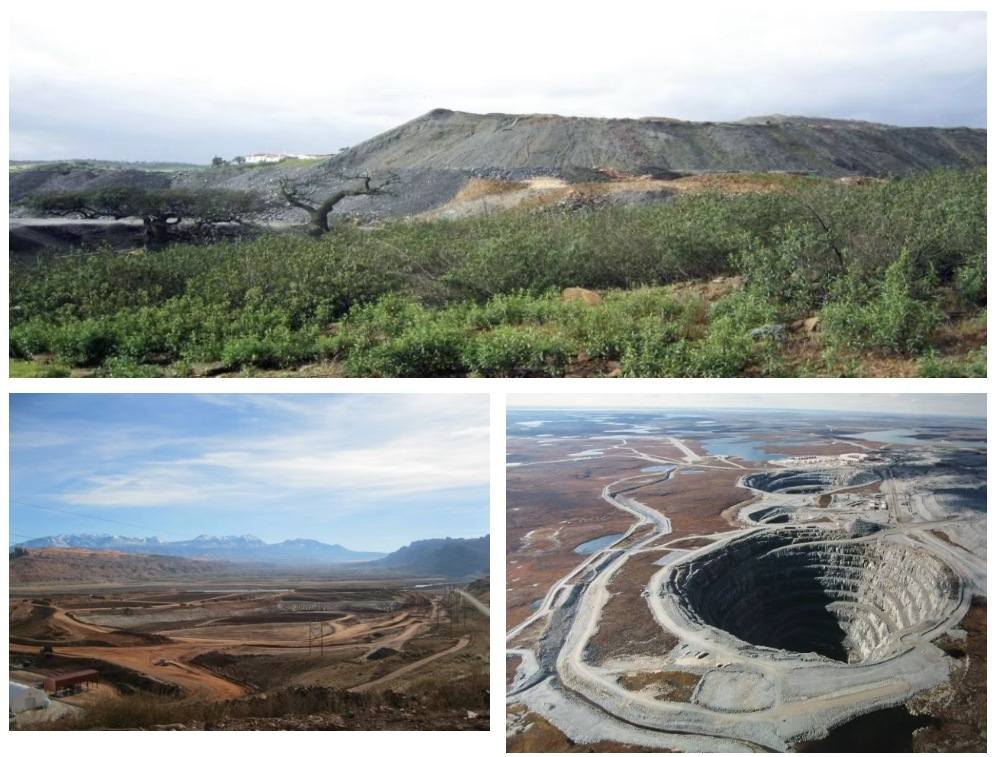

矿山投入运营后，须实施全寿命周期监测，确保地下矿井井巷通道的长期运行安全。
露天开采过程中，随采掘作业推进，岩体边坡稳定性可能受损并诱发失稳风险，因此必须持续观测其状态变化并实施时序化监测。
尾矿库等附属设施需在坝体选址、建造及运行阶段进行全面安全评估与实时监测管控，以防范环境灾害。
科学规划并有效执行的监测体系是矿山建设与安全生产的核心要素。矿山监测在多数国家须遵守严苛法规要求，执行强制性行政技术标准。
参考工程
l努美阿矿 - 新喀里多尼亚，2015年
l金矿矿块崩落法开采 - 澳大利亚，2015年
l圣胡安煤矿 - 秘鲁（美国矿业公司运营），2014年
l智利生物浸出项目 - 智利，2011年
lEsperanza 154公里管道泄漏检测 - 智利，2010年
lOlap项目 - 智利，2013年
lSierra Gorda项目 - 智利，2013年
lCollahuasi大坝 - 智利，2013年
lEBPEIII 光纤 (FO) 生物浸出 - 智利，2011年
l垃圾填埋场监测项目 - 智利，2010年
lAncoa-Linares项目 - 智利，2010年
lLaguna Seca项目 - 智利，2010年
l圣胡安煤矿 - 美国，2010年
lShur河尾矿坝 - 伊朗，2009年
lSar Cheshmeh尾矿坝 - 伊朗，2008年
lGoro镍矿 - 新喀里多尼亚，2006年
lSufco矿 - 美国，2006年
lKennecott矿 - 美国，2005年
lMauro大坝 - 智利，2005年
l阿尔萨斯钾盐矿 - 法国
lDoyon项目 - 加拿大
lKolar金矿区 - 印度
矿山仪器监测与现场安全管理
地下矿山投入运行后，全寿命周期监测保障井巷通道在其服役期内的运行安全。
对于露天矿山，随采掘作业推进，岩体边坡稳定性可能受损并诱发失稳风险。因此必须密切观测其状态变化并实施时序化监测。
尾矿库等附属设施需在选址定位、建造施工及生产运营阶段进行综合评估与实时监测管控以防范环境灾害发生。
科学规划且有效执行的监测体系是矿山建设与安全生产的关键要素。矿山监测在多数国家须遵守多项法规约束并通过强制性行政技术标准予以落实。
监测仪器选型准则
仪器选型遵循四大核心准则：
l测量数据可靠性（含精度、分辨率、重复性及零点漂移）
l仪器长效性（需提供多项目实证支撑）
l读数自动化便捷度（高效数据采集与解析的关键要素）
l光纤仪器特性：抗电磁干扰及煤矿应用场景的本质安全技
Smartec矿山监测仪器精准契合上述四项选型准则。
监测流程包含多重步骤：现场/远程目视检查、地形变形测量及仪器系统布设。
监测方法的选择范围取决于矿山地质特征与灾害风险等级。
现场安全评估要素
l巷道地质构造状态
l井筒结构行为特征
l采掘面与尾矿库稳定性
自动化数据采集与处理
海量数据（尤其远距离传输数据）的采集分析，需依托集中式自动化测量技术。该技术可提升数据精度与处理效率，当监测值超越预设阈值时，触发高效预警机制。对于大型采掘工程，若未配置自动化数据采集系统，其仪器布设方案几乎不可行。

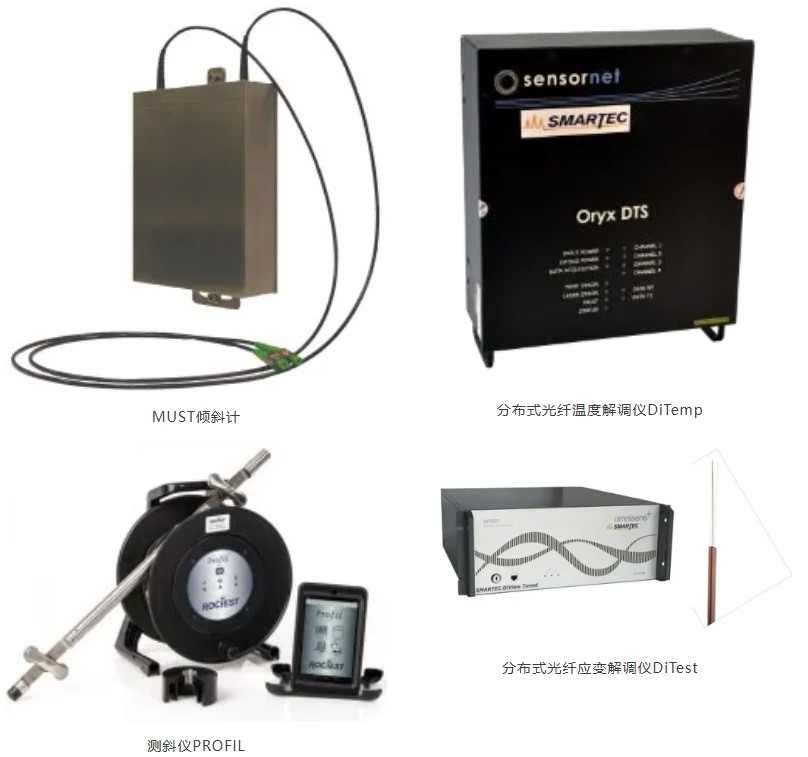

Smartec SOFO VII/MuST 系统支持数据自动记录矿山仪器监测与现场安全管理，并可无缝接入多节点网络实现实时监测。
SOFO VII 读数单元为通用型测量平台，可同步测量 SOFO干涉式传感器与 MuST光纤布拉格光栅（FBG）传感器。
本系统专为静态长期监测工况设计。各测量通道可通过软件配置灵活切换两种传感技术。

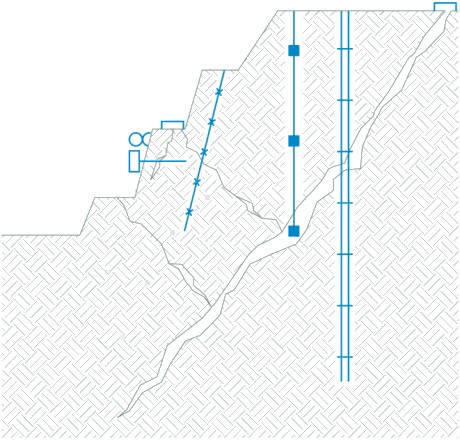

露天矿监测方案（采用Roctest设备为主）
监测目标：
l保障采掘边坡稳定性
l监测毗邻结构体完整性（若存在）
监测参数:
l锚杆荷载值
l周边岩体水平-竖向位移量
l裂隙开度
地下矿山监测方案
监测目标：
l保障井巷工程稳定性
l监测巷道结构完整性
监测参数：
l巷道收敛变形量
l井巷围岩变形量

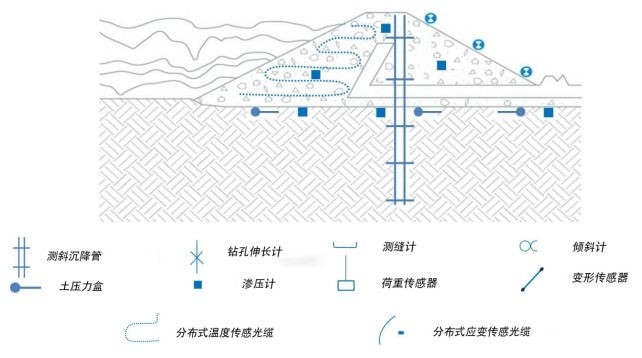

尾矿库监测方案
监测目标：
l验证坝体整体稳定性
l保障渗流不引发内部侵蚀（管涌），该现象可能诱发滑移效应或导致溃坝
监测参数：
l坝基孔隙水压力值
l坝体渗流量
l总体变形量与差异变形量
l水平-竖向位移量
NOVA METRIX
加拿大Roctest公司与Smartec公司为同一集团 NOVA METRIX下的不同品牌。 NOVA METRIX是集研发、制造一体的供应商，专注于基于振弦式与光纤传感器的创新传感技术，服务于岩土和结构监测仪器领域。
瑞科仪器与NOVA METRIX合作提供一系列完整的基于传统传感器的解决方案，涵盖从极为耐用的传统振弦式技术，到用于岩土工程测量与监测以及关键资产结构健康监测（SHM）的尖端光纤技术。这些关键资产包括：水坝、隧道、矿山、建筑物、桥梁、核电站以及众多难以尽述的其他结构物。
此外，我们还提供种类广泛的旁压仪、岩石膨胀计，以及用于土壤和岩石的室内及现场测试设备。
服务
l系统设计
l安装、操作和维护
l数据管理
l数据分析
相关配件
适用工程项目
l采矿现场安全监测
l大坝和堤坝的光纤检漏
l大坝和堤坝安全监测
l隧道结构健康监测
l桥梁结构健康监测
l建筑结构健康监测
l历史遗迹监测
l岩土工程和结构监测
l核电站监测
l隧道内光纤移动检测
l化工厂的光纤泄漏检测
l管道光纤检漏
l储存设施监测
