加拿大Roctest产品工程案例8： 地基中埋地管道的光纤渗漏检测系统
时间：2025/8/7 来源：https://mp.weixin.qq.com/s/IORlE30953rBmVXvVicepw 查看次数：184
加拿大Roctest产品工程案例8：
地基中埋地管道的光纤渗漏检测系统
检测建筑地基中任何埋地管道泄漏的精确位置并实时提供整个结构的完全完整性的最可靠方法。

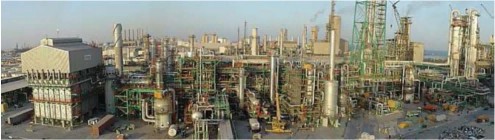

ROCTEST 开发了一种基于光纤技术的创新系统，用于检测埋在核电站、化肥生产厂和水力发电站等工业场所地基中的泄漏管道。
地形中不受控制的水或其他液体流动会导致地基内部侵蚀，进而导致结构失效并最终导致建筑物倒塌。通过分析埋地管道的温度分布，可以识别建筑地基的确切渗漏区域，并立即采取行动防止重大结构故障。基于拉曼光纤的分布式温度传感器(DTS)，可以实现对液体泄漏的高空间分辨率和温度分辨率的监测和定位。

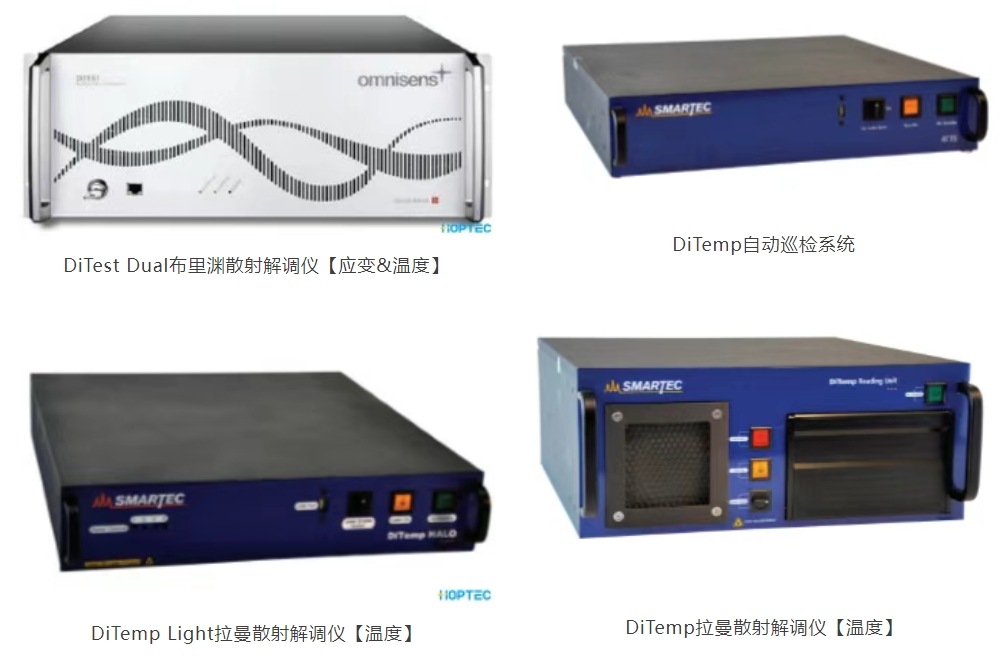

ROCTEST 提供广泛的采集单元，能够满足所有技术要求。

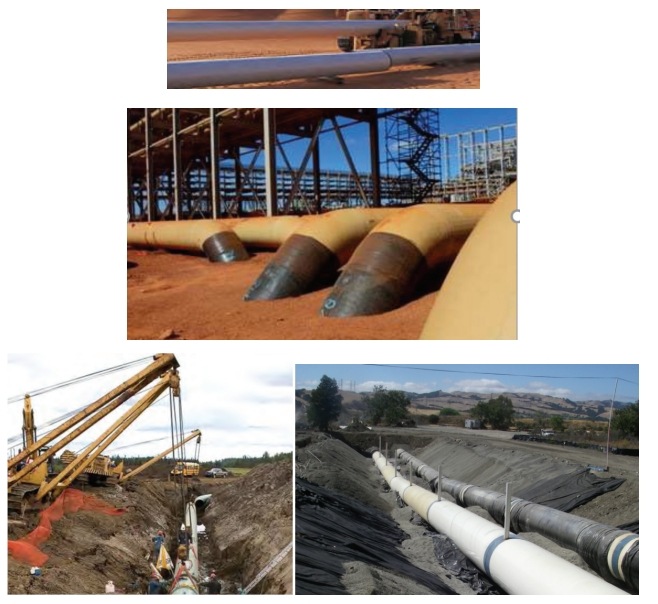

参考工程
lQAFCO 项目 - 泄漏检测 - 自来水管道 - 卡塔尔
lParadip South Jetty 管道泄漏检测 - 印度，2015 年
l泄漏检测-第三方入侵-瑞士，2013
l泄漏检测-140km采矿管道-智利，2013
l9km原油管道泄漏检测 -意大利，2011
l变形/应变50m埋地输油管道-法国，2011
l管道应变监测-俄罗斯联邦，2010
l阿拉米达虹吸水管道-美国，2010
lLNG管道泄漏检测-英国，2010
l河气管道-应变-瑞士，2011
l埋藏管道地震—运动 - 美国，2010
l第三方入侵检测模拟-德国，2009
l水管道泄漏检测-韩国LNG输送软管监测-法国，2009
l管道分布式应变监测-意大利，2009
l海水管道泄漏检测-卡塔尔，2009-2012
l谷物码头液化天然气管道泄漏检测 - 英国 ， 2008
l液化天然气工厂的管道泄漏检测-美国，2008
l20公里管道监测-加拿大，2008
系统规格
Ø渗漏定位精度优于1米
Ø监测距离≥ 30公里
Ø高分辨率与高精度的温度场测绘
Ø24/7 全天候自动连续监测
Ø坚固光缆结构，可直接埋设于土壤/混凝土
Ø安装、使用及维护简便
Ø可集成分布式应变传感器，用于地基稳定性监测抗电磁干扰
Ø耐腐蚀、防啮齿动物破坏
Ø支持远程监控与报警
内部侵蚀
l巷道地质构造状态
l井筒结构行为特征
l采掘面与尾矿库稳定性
自动化数据采集与处理
地基岩土层中不受控的渗漏会引发土颗粒的移动。这种现象称为内部侵蚀，被认为是沉降和结构失效的最重要原因之一。
在早期阶段检测内部侵蚀较为困难，因此分布式光纤测温系统 (DTS) 正日益被设计方推荐为管理结构完整性所必需的监测解决方案。
光纤渗漏检测
SMARTEC 渗漏检测与定位系统灵敏度极高，能够检测极小和微量渗漏。系统提供定期更新数据，您将能及时获知渗漏发生的具体位置。
利用此技术，渗漏点可被精确定位至1米范围内。这种快速定位能力最小化了响应时间，并显著降低了潜在的挖掘修复成本。
该技术提供永久性监测解决方案，可沿管道全线所有点位进行连续监测。
优势
l提升基础设施及人员安全性
l渗漏被快速检测，从而最大程度降低对结构完整性的风险
l用于渗漏检测的光信号功率极低，无法引燃可燃气体，因此适用于危险区域
l传感元件为无源光纤，设计寿命超过30年，维护成本极低
l可检测极小和微量渗漏，便于及早采取行动
l可增配传感器用于监测管道结构完整性，在管道发生任何位移时向操作员发出警报
l系统全自动化运行，降低运营成本，减少人为失误风险
l可使用标准协议（OPC, Modbus, 电气继电器）与现有 SCADA 系统及工业控制系统对接

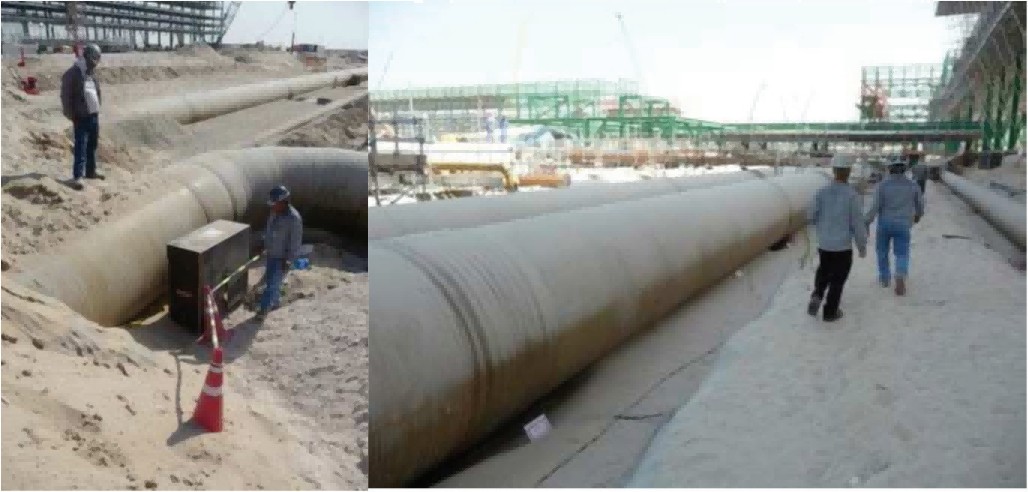

应用 DTS 系统监测卡塔尔境内长度超过 10,000 米的输送海水至处理厂的埋地管道。
因为光纤由不锈钢铠装加强电缆保护，所以安装过程快捷、简便且耐用。同时提供定制化的监控软件，能让客户看到传感器在结构中的位置，以及发生警报或预警时事件的确切位置。
液体检测

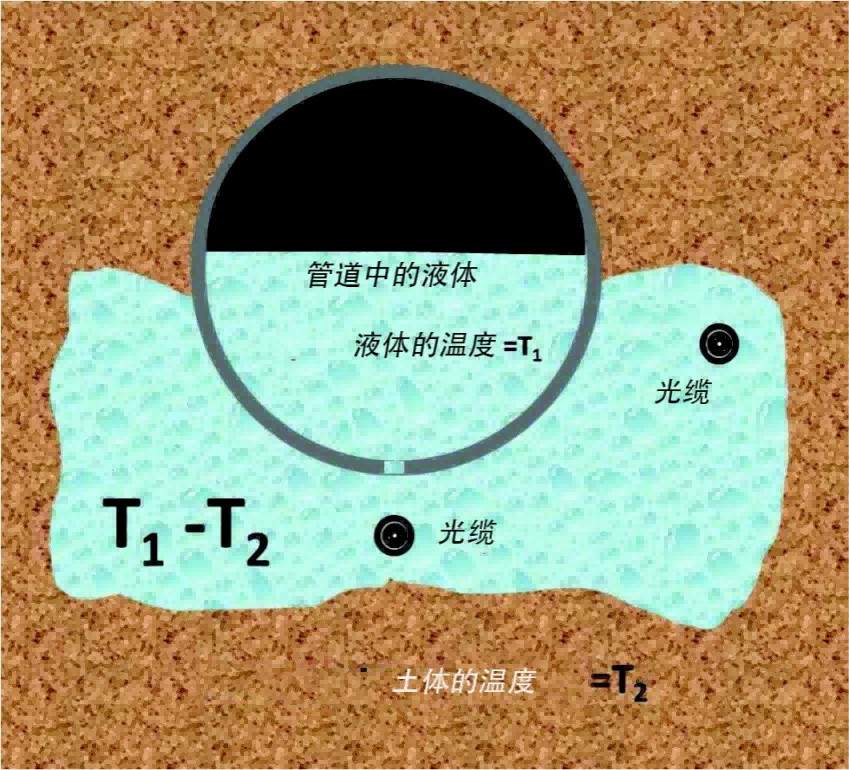

这套系统基于分布式光纤传感技术进行温度测量，能够检测液体和气体泄漏。
当发生液体泄漏（如油、水泄漏）时，温度变化并不明显，此时系统的灵敏度就成了关键 —— 它能检测到低至 0.01℃的微小变化。
通过温度变化快速检测并定位液体泄漏，便于及时采取应对措施
系统组成

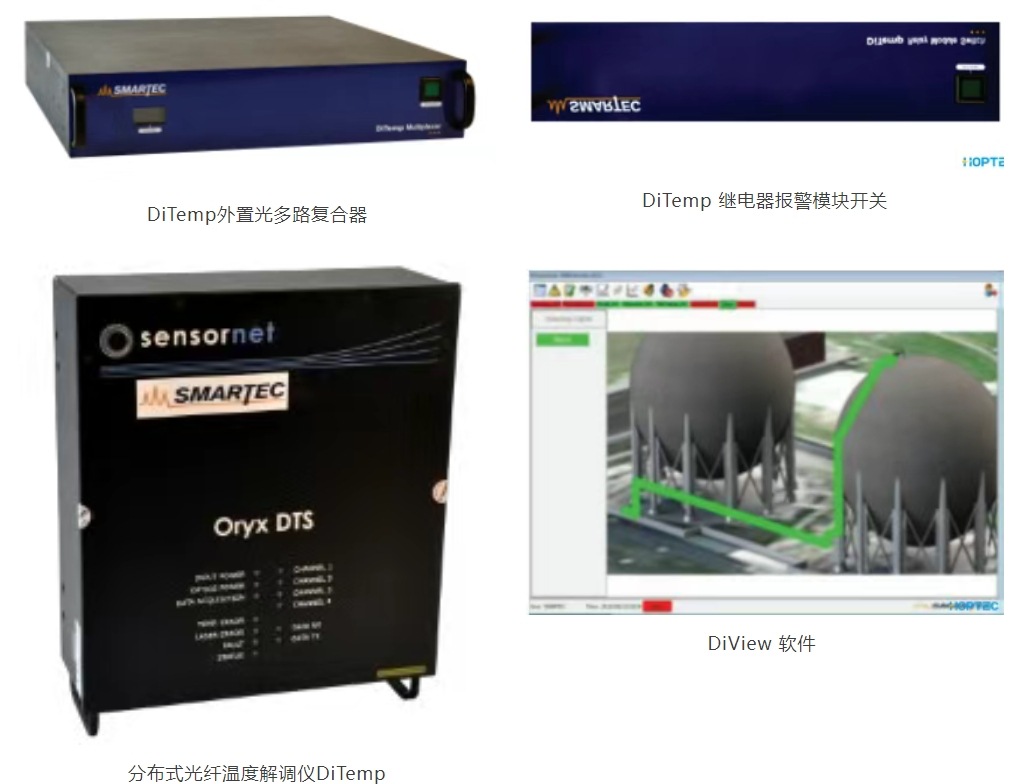

SMARTEC 管道监测系统由传感电缆、测量仪器和数据处理软件组合而成。系统提供多种电缆选择，包括用于温度传感（常规温度和高温）的电缆、用于应变传感的电缆，以及兼具应变和温度传感功能的电缆。
这些电缆设计为可安装在管道表面或其附近。分布式温度（DiTemp）测量仪器能够对长达 2×45 公里（上游和下游）的传感器进行测量。
系统配套的软件可用于检测管道中的流体泄漏，能在用户友好的界面中显示和发布测量结果，且当检测到异常情况时会发出预警。

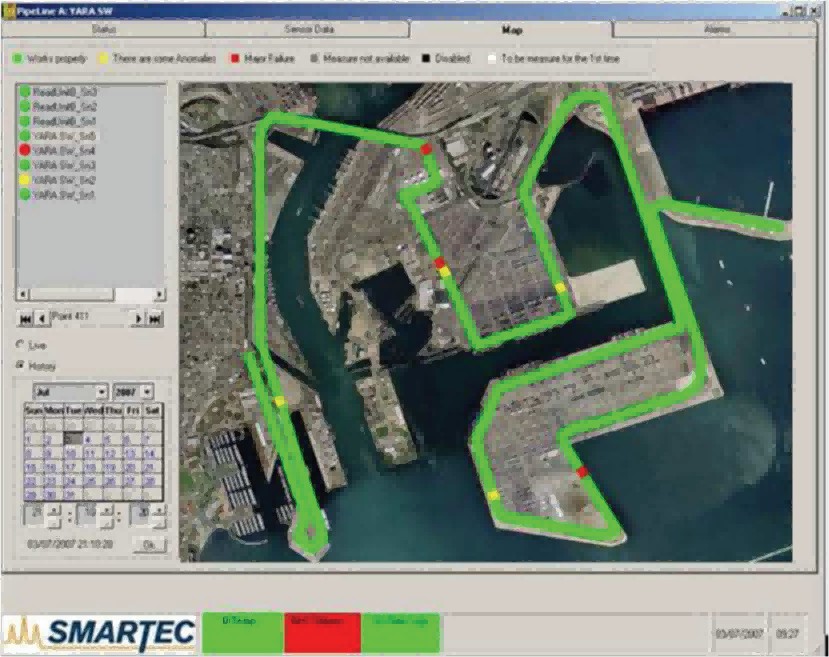

GIS 地图可用于精准标注事件发生的位置
分布式数据管理与分析软件 DiView 是 SMARTEC 分布式监测系统中不可或缺且完全兼容的一部分。它专为数据存储、处理、展示和分析而设计，还能控制单个或多个读取单元。此外，DiView 可在一个集中式界面中存储和管理数据。
NOVA METRIX
加拿大Roctest公司与Smartec公司为同一集团 NOVA METRIX下的不同品牌。 NOVA METRIX是集研发、制造一体的供应商，专注于基于振弦式与光纤传感器的创新传感技术，服务于岩土和结构监测仪器领域。
瑞科仪器与NOVA METRIX合作提供一系列完整的基于传统传感器的解决方案，涵盖从极为耐用的传统振弦式技术，到用于岩土工程测量与监测以及关键资产结构健康监测（SHM）的尖端光纤技术。这些关键资产包括：水坝、隧道、矿山、建筑物、桥梁、核电站以及众多难以尽述的其他结构物。
此外，我们还提供种类广泛的旁压仪、岩石膨胀计，以及用于土壤和岩石的室内及现场测试设备。
