无损检测案例—A1040 MIRA 3D超声波层析成像仪精准诊断剪力墙构件缺陷

A1040 MIRA 3D超声波层析成像仪精准诊断剪力墙构件缺陷



一、项目背景

中山市某在建住宅地下室项目，在施工过程中委托我中心对15层剪力墙进行混凝土缺陷专项检测。该项目为15层框架结构，采用先进的超声波层析成像技术对剪力墙质量进行无损评估。

二、技术方案

本次检测采用德国进口A1040 MIRA 3D超声波层析成像仪，依据《相控阵超声成像法检测混凝土缺陷技术规程》（DB31T 1200-2019）等标准，通过超声波层析成像技术对剪力墙进行扫描。

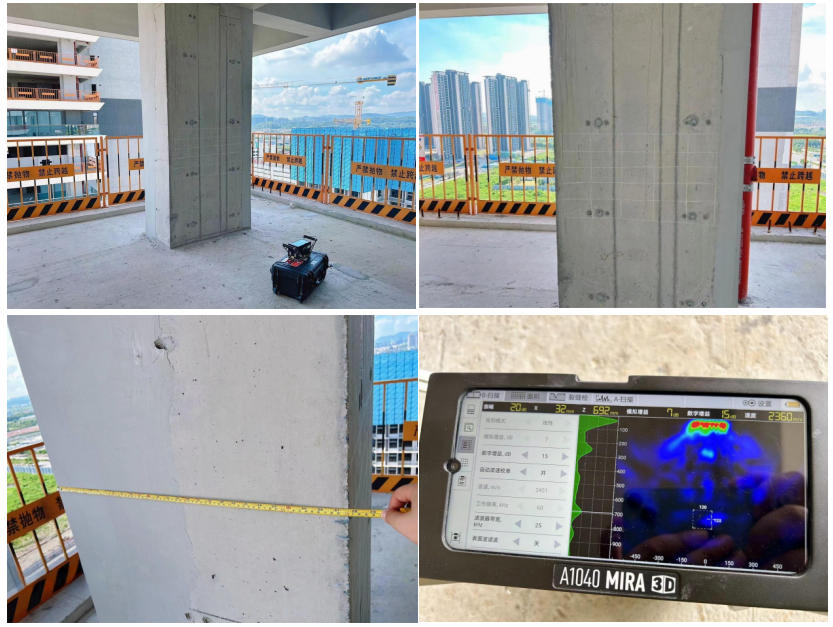

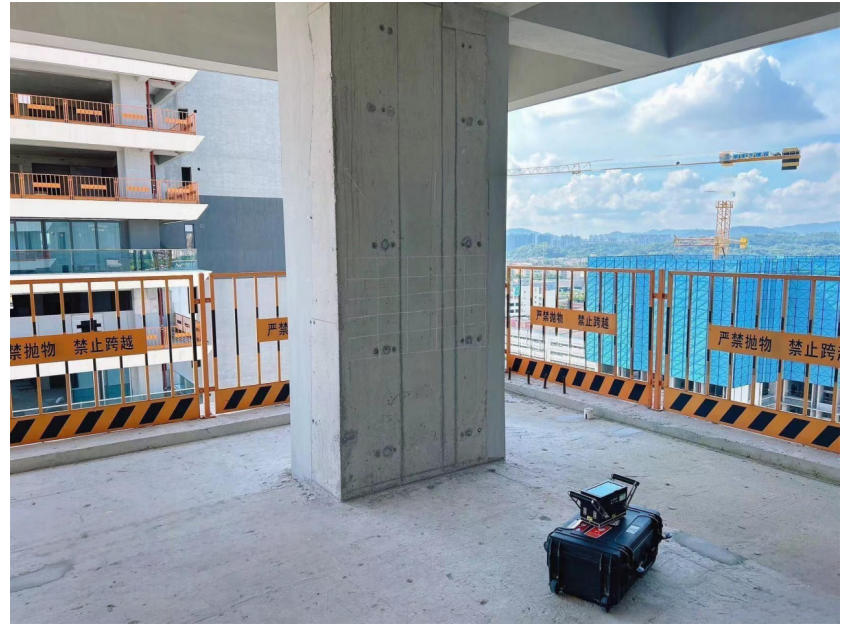

三、现场检测



 四、检测发现

l 精准定位2处混凝土分层缺陷，缺陷深度70-120mm

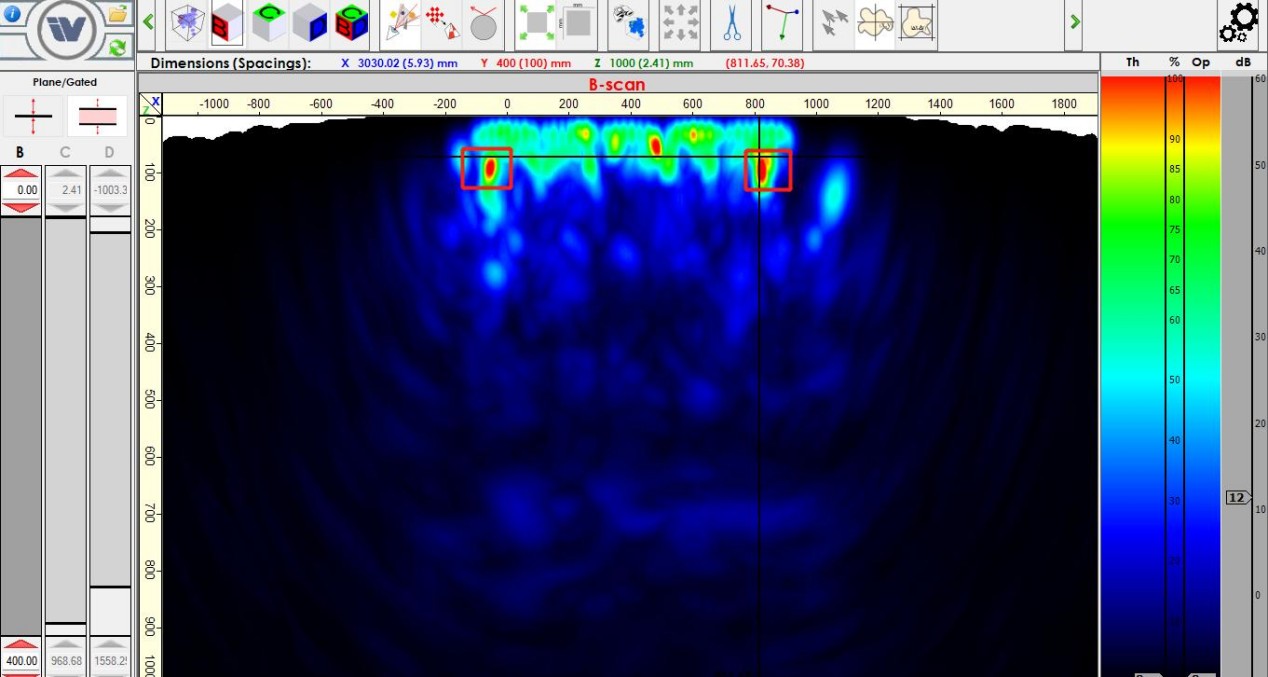

4×H 剪力墙表面为钢筋分布层。(注：上图为现场测试照片，下图为超声成像法测试结果。）

l 保护层厚度检测值14.73mm，与设计值15mm高度吻合

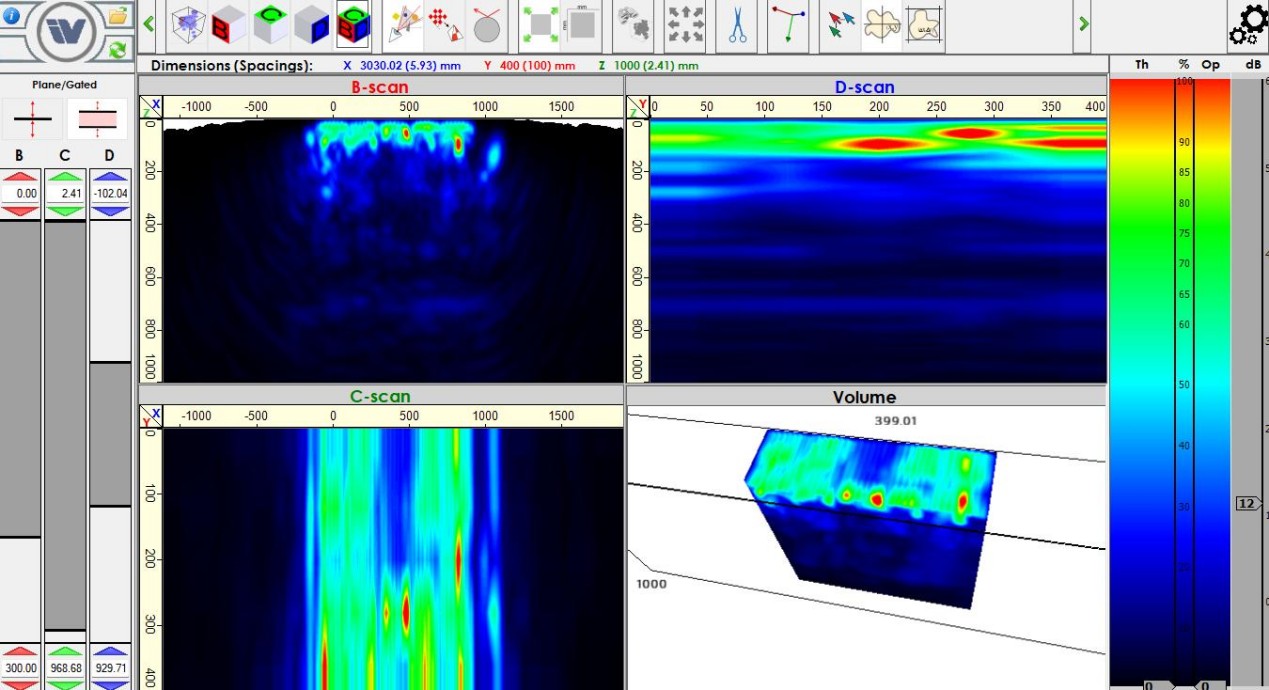

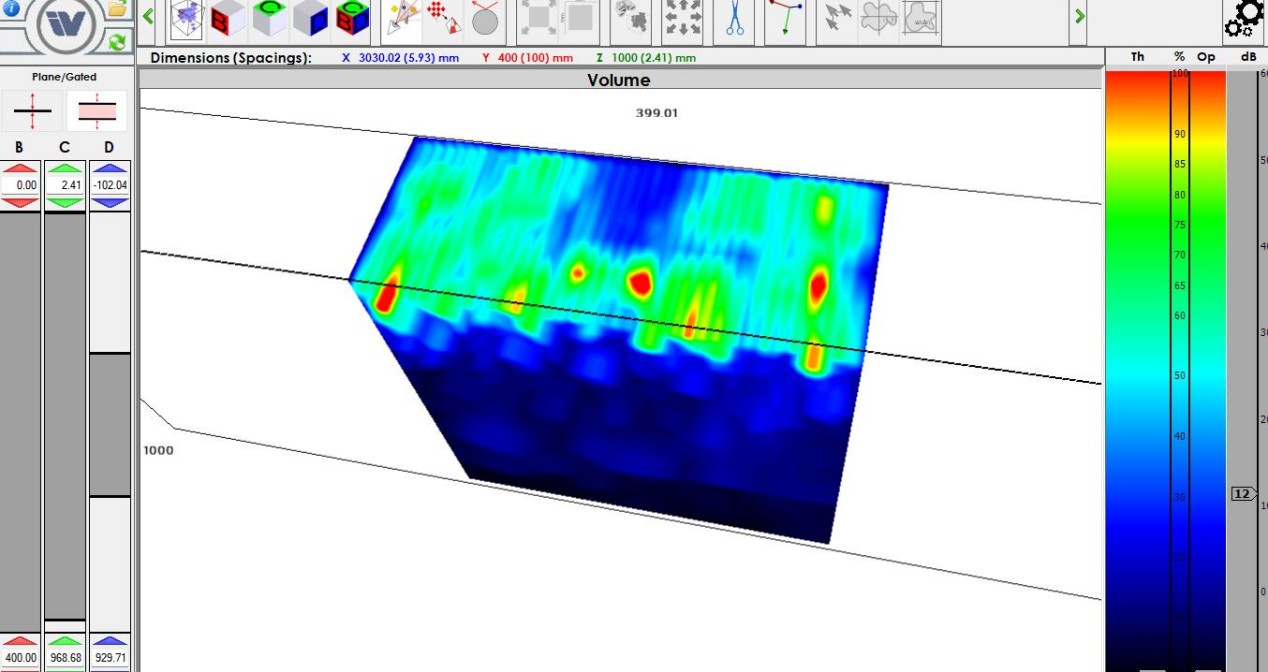

4×H 剪力墙保护层厚度14.73mm(注：上图为超声成像法测试结果，下图为超声成像法测试 3D 展示图像）

l 墙体厚度检测值702mm，与实际测量700mm误差仅0.3%

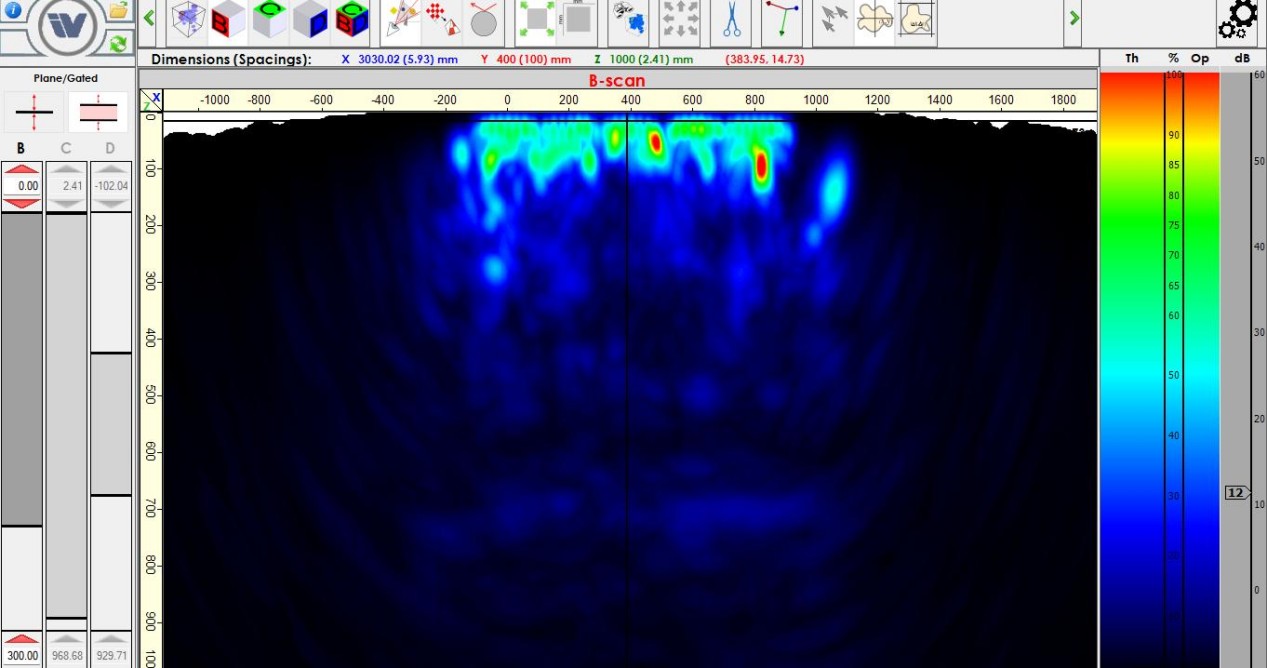

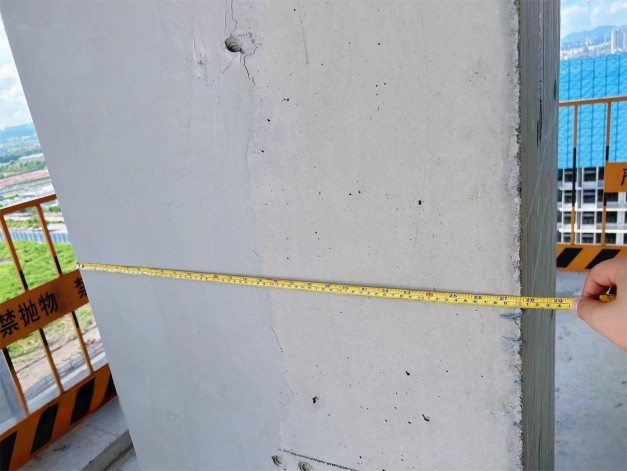

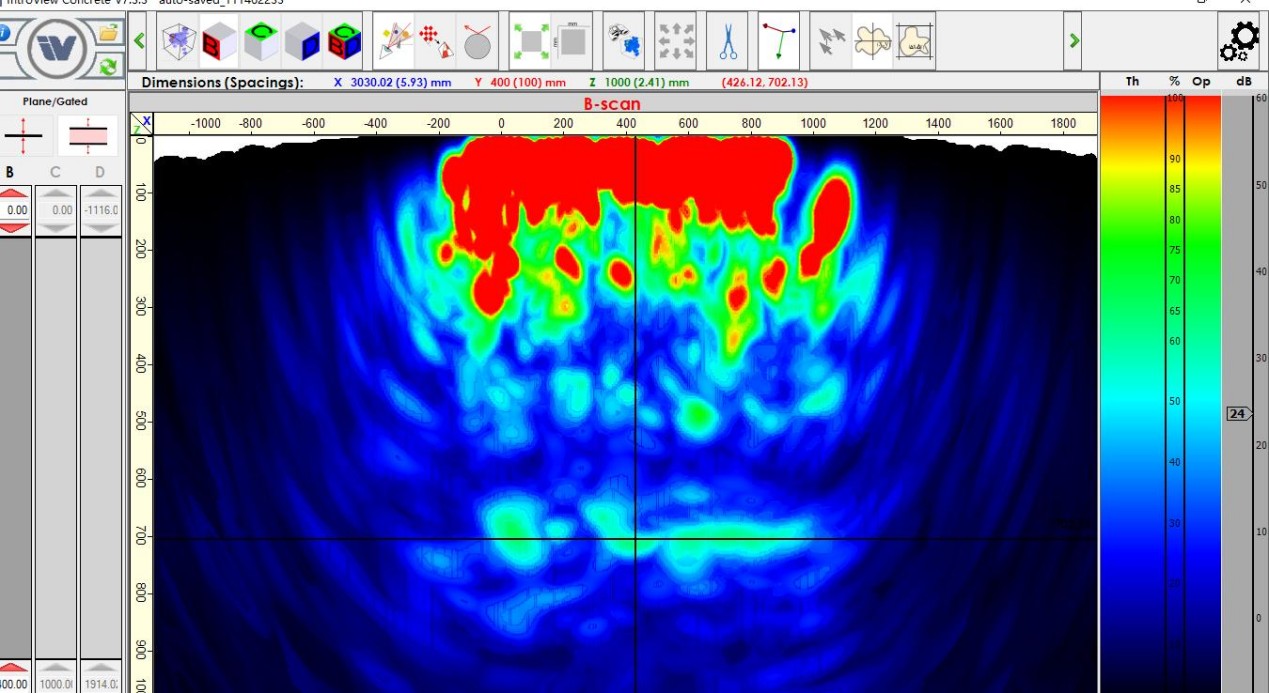

4×H 剪力墙现场实测厚度为 700mm，超声波底部反射厚度为702.13mm (注：上图为超声成像法测试结果，下图现场实际测量）



l 清晰显示缺陷对称分布特征，准确定位消防管道反射区域

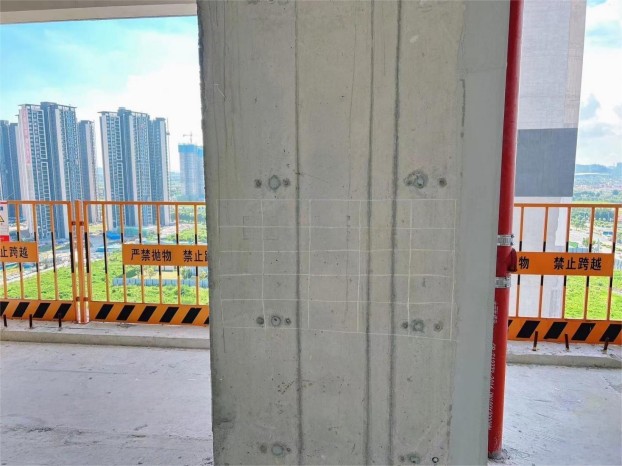

4×H 剪力墙超声成像显示左右两侧有一处对称缺陷分布。最右侧是消防管道反射区域。(注：上图为超声成像法测试结果，下图为现场管道图片）



五、技术优势凸显

A1040 MIRA 3D超声波层析成像仪在本项目中展现出三大核心优势：

l 精准定位：缺陷深度误差控制在毫米级

l 三维可视：直观呈现缺陷空间分布特征

l 无损检测：不影响结构完整性，现场即出结果

六、处理建议

根据检测结果，我们建议：

l 对缺陷区域进行专业加固处理

l 加强后续使用过程中的监测维护

l 建立定期检测机制

七、案例启示

本案例再次证明，先进的超声成像检测技术能够：

√ 提前发现隐蔽工程质量缺陷

√ 为加固处理提供精准数据支持

√ 避免后期使用安全隐患

√ 节约维修成本，延长结构寿命

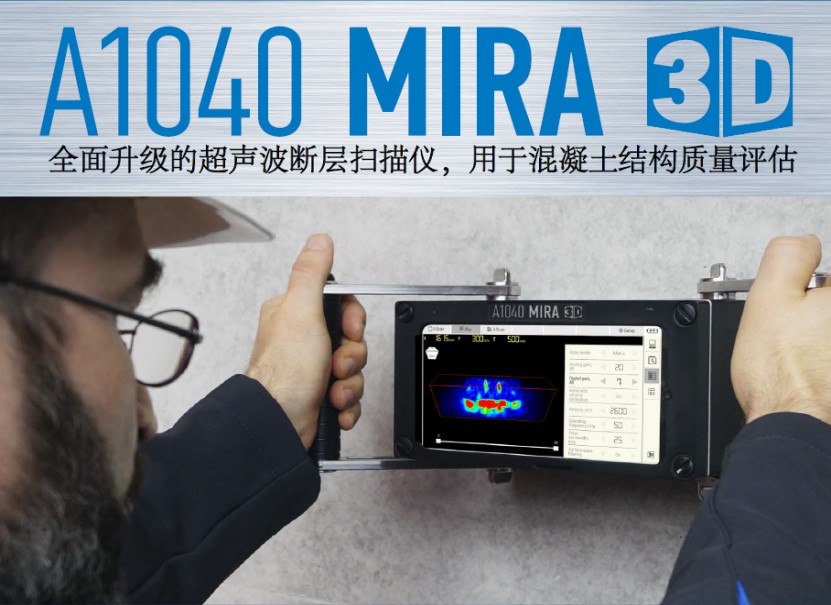

八、产品介绍

产品核心优势

A1040 MIRA 3D超声波成像系统集多项尖端技术于一身：采用True3D®断层扫描技术，实现每个测点实时三维成像；搭载A-DPC®干点式传感器，以突破性的低噪声技术带来卓越的穿透深度与检测灵敏度；具备裂缝尺寸定量测量功能，可对缺陷进行精准量化分析。系统支持可拓展孔径设计，通过多阵列单元灵活组合适应各种检测场景，配合自动波速计算与INTROVIEW® Pro远程控制软件，实现检测过程智能化管控。特别搭载的E-boosting增强技术，显著提升了在混凝土结构中的探测性能，使缺陷识别与评估效能倍增。

广泛应用场景

该设备适用于多种复杂工况：可检测最大4米厚混凝土构件与1米厚钢筋混凝土结构，精准定位内部孔洞、分层、裂缝及异物埋设体；在基础设施领域，能探测2米厚石材构件、定位直径＞10mm的金属/塑料管道、评估桥梁加固状况及桩基完整性；在特殊应用中，可排查隧道衬砌背后空洞、检测工业炉耐火衬垫、测量钢筋保护层厚度，更能在单侧受限空间完成构件厚度测量，为各类建筑结构的质量诊断与安全评估提供全面技术支撑。
