隆重推出新款 瑞典ABEM GroundTEM Trek：最新版背包式移动探测瞬变电磁仪

隆重推出新款 瑞典ABEM GroundTEM Trek：最新版背包式移动探测瞬变电磁仪



机动性：适应任何地形的地球物理勘测

瑞典 ABEM GroundTEM Trek 系统能够绘制地下地质结构，广泛应用于水文地质调查、工程勘测和矿产勘探。其轻便的背包式发射机与接收机设计，即使在偏远地区也能高效作业。



该系统探测深度可达50至100米，并能结合GNSS与海拔追踪功能记录连续数据。当启用高级功能时，配套移动应用可进行实时处理与反演计算，即时揭示地下地质构造。

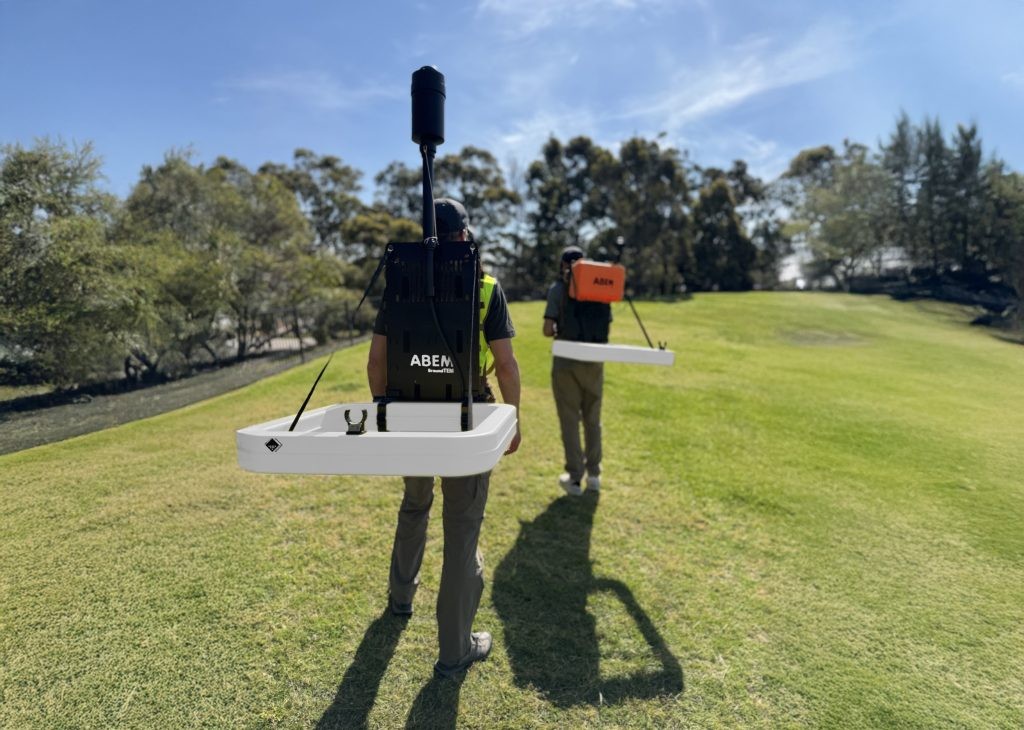

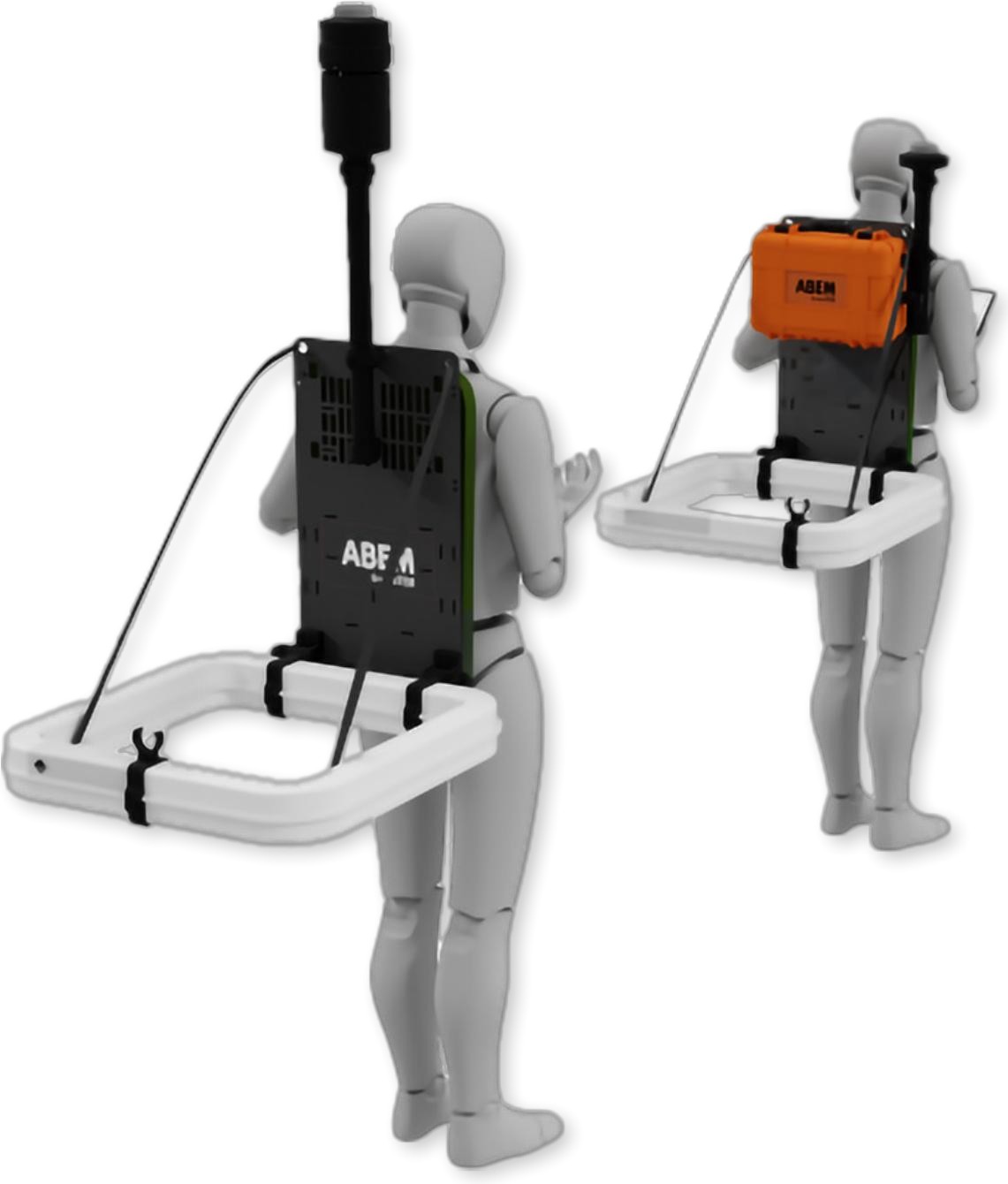

让勘测突破地形限制。 瑞典ABEM GroundTEM Trek 是一款专业的背包式瞬变电磁（TEM）系统，真正实现了高度机动性。系统拆分为轻量的发射机与接收机模块（各约12-15公斤），仅需徒步行走即可连续采集数据。无论是陡峭山地、茂密林区还是崎岖工地——只要人能抵达，就能完成测绘。无线设计省去了繁琐的缆线，即便在最复杂的地形中也能保障更安全、更高效的工作流程。

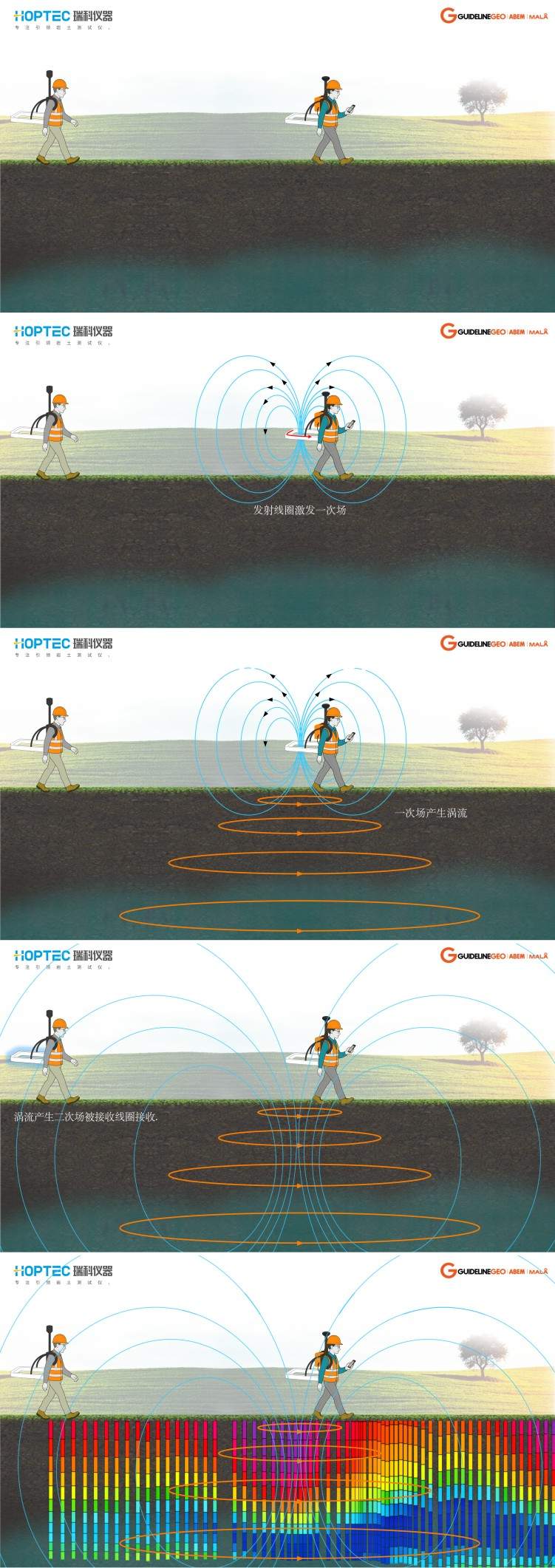

GroundTEM Trek 工作原理



主要技术规格

通用规格

软件：GroundTEM Trek 应用程序，用于导航、数据采集和可视化。

电源：发射机电压 14.4 V，接收机电压 10.8 V。

工作速度：取决于操作员步行速度。

工作环境温度：-20 °C 至 +50 °C。

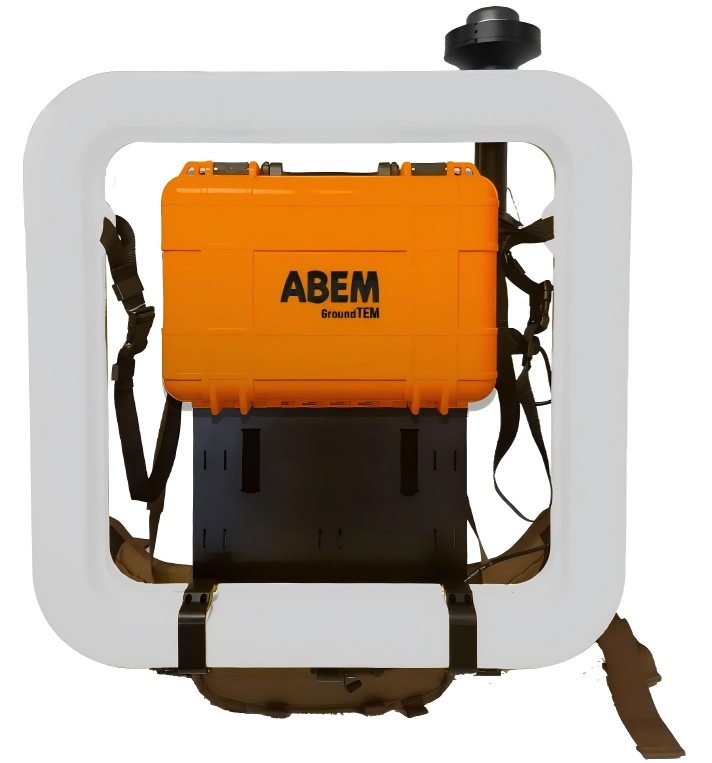

发射机规格

输出电流：双矩式，1A / 10A。

发射线圈：0.65 米 × 0.65 米，4 匝。

GNSS：内置，支持 SBAS 差分校正。

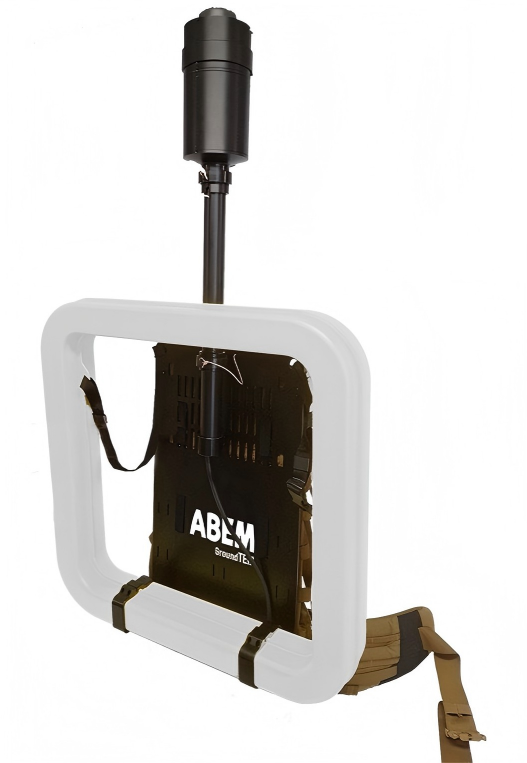

接收机规格

通道数：1 通道。

接收线圈：0.65 米 × 0.65 米，53 匝。

时间门范围：首门 5.5 微秒 至 末门 350 微秒。

GNSS：内置，支持 SBAS 差分校正。

收发线圈间距：由超宽带（UWB）测距系统实时监测。



从地下水资源测绘到矿产勘查

瑞典 ABEM GroundTEM Trek 设计灵活多用，是多种近地表勘查任务的理想选择。其无损探测技术尤其适用于地下水勘探，可精准定位含水层并避免盐碱水入侵。在采矿领域，该系统能提供关于基岩深度、黏土层及潜在地下屏障的关键数据。通过在动工前揭示地下风险，Trek 系统有助于最大限度地减少项目延误，并优化钻探点位。

地下水研究

瞬变电磁法（TEM）对导电材料具有高灵敏度，因而在地下水研究中极为实用。例如，它可用于区分淡水、微咸水与咸水沉积层，监测含水层的抽降与补给情况，或通过建立测深剖面或网格来估算含水层范围。

环境监测

TEM 为多种环境应用提供了快速勘测手段，包括识别地质序列中潜在危险的黏土层单元，以及测绘与监测动态特征，如冻土层厚度或污染羽流的分布与变化。

矿产勘探

瞬变电磁法（TEM）对导电矿体响应灵敏。ABEM 瞬变电磁法系列产品为矿产勘探提供了强大工具：既可选用半移动式与全移动式系统实现快速覆盖勘查，也能通过具备高输出电流的系统进行深部探测。



GroundTEM Trek 应用软件

除了硬件设备，操作仪器还需要相应的软件支持。GroundTEM Trek 应用程序是进行以下操作的必要工具：

Ø 配置仪器

Ø 采集数据

Ø 审阅数据

Ø 查看地图与图形

Ø 导航

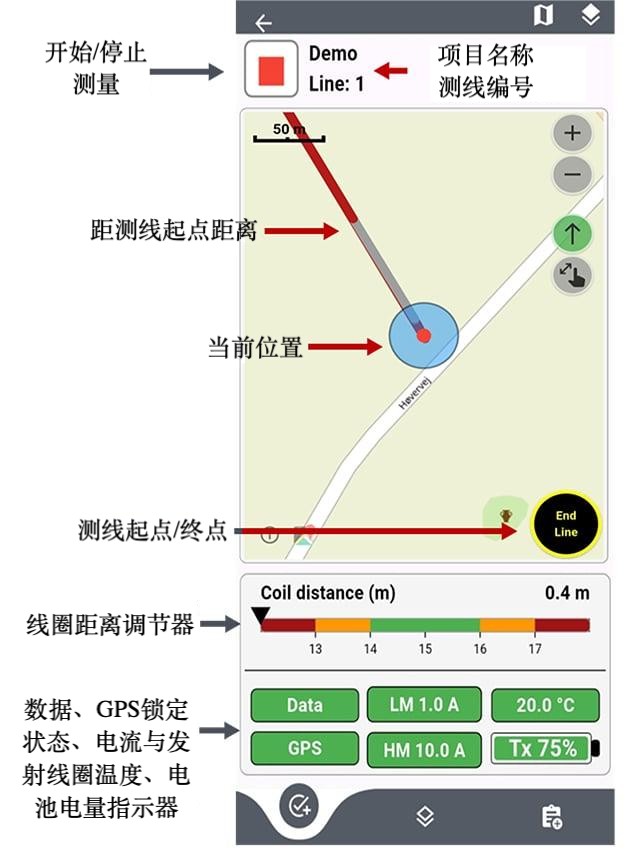

该软件具备基础的GIS式展示功能，可上传并叠加显示多张地图、图表和图形，并可调整图层透明度。在采集数据时，系统会在地图上实时绘制行进轨迹（如下图左侧所示）。



在采集数据的同时，软件会在系统后方实时绘出数据采集带。

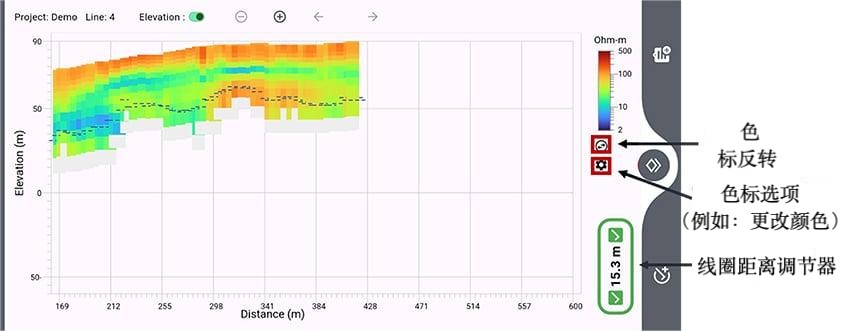

GroundTEM 数据的实时反演处理——可在野外直接生成可解释的电阻率模型，而非仅查看原始数据——此功能属于高级功能包的一部分，与系统捆绑销售。

GroundTEM Trek 应用程序主要设计用于安卓手机。瑞科仪器可以提供 APK 安装包以供下载。
