在路基、大坝、基坑、地基处理等工程监测现场，分层沉降数据的精准度与时效性，直接关乎工程安全与施工进度。长期以来，传统分层沉降仪占据主流，却总逃不开人工读数误差大、监测效率低下、数据无法实时传输、长期稳定性差的难题，不仅耗费大量人力物力，还容易错过微小沉降隐患，让工程监测陷入被动。

有没有一种仪器，能彻底摆脱人工束缚，实现高精度、全自动、全天候的分层沉降监测？答案就是磁致式分层沉降仪。凭借颠覆性的测量原理、远超传统仪器的精度与稳定性，它正在解决工程沉降监测的行业痛点，渐渐成为各大重点工程的首选设备。今天，就带你深入了解这款监测“黑科技”。看看它到底强在哪！



传统分层沉降测量

分层沉降的测量方法种类比较多，其中最常用且传统的测量方法包括：磁环式分层沉降仪（电磁感应法）、深层沉降标法（深标点法）、沉降板法。传统分层沉降测量的核心缺点主要集中在效率低、成本高、误差难控、难以自动化四大方面：

l 人工密集、效率低：需人工下井、孔内操作仪器、读数记录，单次测量耗时久；分层越多，钻孔与测点布设工作量成倍增加。

l 成本高昂：大量钻孔、埋设沉降桩/磁环、仪器设备及长期人工维护费用高，大型工程难以大规模布点。

l 环境干扰：受磁场、地质条件、天气（如降雨、大风）影响，实际精度难达理论毫米级。

l 难以连续监测：依赖人工定期测量，无法实时捕捉突发沉降，不利于风险预警。



新型分层沉降测量

工程沉降监测难？传统仪器已落伍，磁致式分层沉降仪带来全新解决方案！面对传统分层沉降测量存在的痛点问题，磁致式分层沉降仪横空出世，以非接触式测量、高精度采集、自动化远程监测的核心优势，完美破解传统仪器的所有弊端，让工程沉降监测从“人工粗放型”转向“智能精准型”。

新型磁致式分层沉降仪由电子仓、测杆、沉降磁环、电缆等组成；附件有沉降仪固定盘、测杆聚中环等组成(见图一)。磁致式分层沉降仪采用外壳接地双护套双绞屏蔽聚氨酯电缆线，有效提高了磁致式沉降仪抗机械磨损、抗干扰、防雷击的能力。

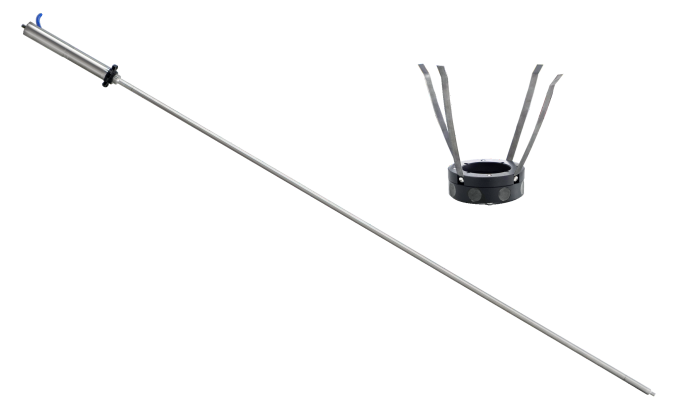

磁致式分层沉降仪安装结构图（图一）

磁致式分层沉降仪是一种基于磁致伸缩效应的高精度、自动化分层沉降监测设备，主要用于路基、大坝、基坑、地基处理等工程中土体分层沉降的长期监测，是传统磁环式沉降仪的升级替代产品。



l 基本原理

磁致式分层沉降仪主要元件是磁致伸缩位移传感器。磁致伸缩位移传感器主要由磁致伸缩线(以下称波导丝)、测杆、电子仓和套在测杆上的非接触磁环(内装有永久磁铁)组成,结构下图二所示。当传感器工作时,电子仓内的电子电路产生一个“起始脉冲”，此起始脉冲沿波导丝以恒速传输，同时产生一个沿着波导丝跟随脉冲前进的旋转磁场,当该磁场与定位装置中的永久磁场相遇时,产生磁致伸缩效应,使波导丝发生扭动。这一扭动被安装在电子仓内的拾能机构感知并转换成相应的“终止脉冲”，通过计算“起始脉冲”与相应“终止脉冲”之间的时间差t1、t2，即可精确测出其位移量，波形如图三所示。

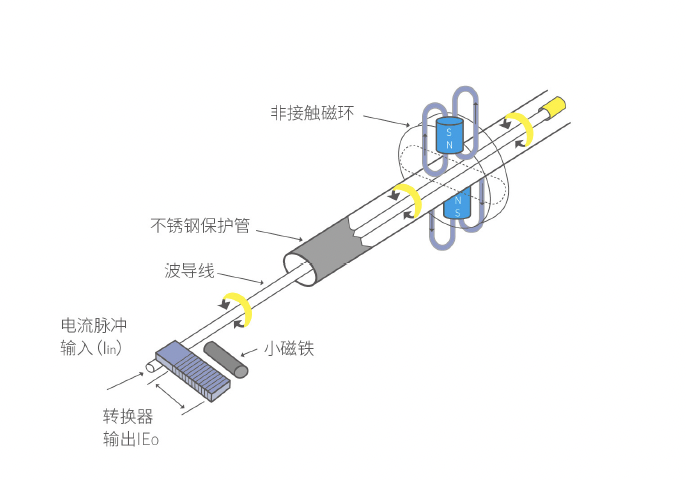

磁致伸缩位移传感器原理示意图（图二）

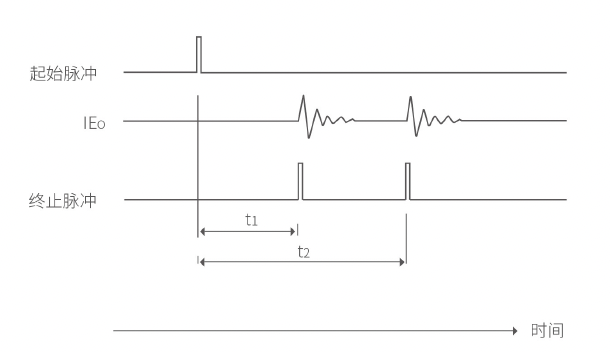

磁致伸缩位移传感器工作波形图（图三）



l 相比于传统仪器，其实际应用优势拉满：

Ø 精度更可靠：测量精度0.1%F.S，分辨率0.01mm，远超传统仪器；

Ø 监测更高效：全自动无人值守、自动采集、远程传输、数据连续、实时监测、可预警，省去大量人工现场作业，大幅降低人力成本；

Ø 运行更稳定：非接触测量无磨损，温漂小、抗干扰、寿命长，后期维护极少；

Ø 安装便捷：结构紧凑，全密封防水，适应各类工程环境。

l 瑞科仪器HT-FCCJ型磁致式分层沉降仪技术参数

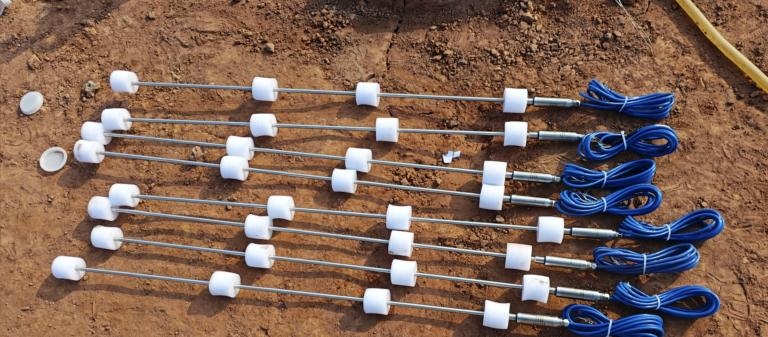

HT-FCCJ型磁致式分层沉降仪（图四）



型号	HT-FCCJ
量程	0～1000mm
灵敏度	0.01mm
测量精度	0.1%F.S.
测温范围	-40℃～+80℃
灵敏度	±0.1℃
测温精度	±0.5℃
信号输出方式	RS485
绝缘电阻	≥50Ω
储存温度	-30℃～+70℃



磁致式沉降仪的应用

磁致式沉降仪凭借高精度、自动化的核心优势，已广泛应用于公路铁路路基、水利大坝、建筑基坑、软土地基处理等各类岩土工程的分层沉降监测中，成为工程安全管控的关键设备。



l 相关案例



磁致式分层沉降仪（图五）

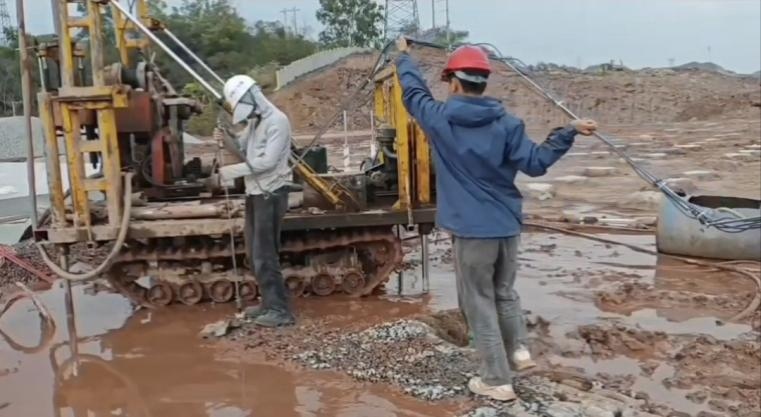

某高铁路基磁致式分层沉降监测布设（图六）

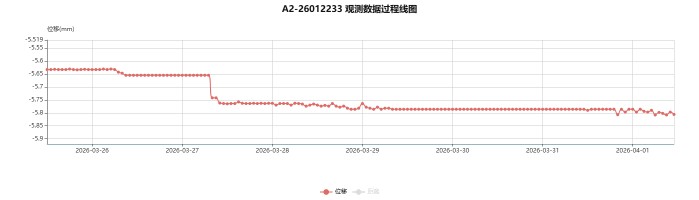

监测系统数据曲线图（图七）
