桩基沉渣检测是钻孔灌注桩施工最重要的工序质控点。沉渣厚度超标会直接导致桩端承载力不足、桩基沉降偏大、产生桩底软弱夹层、桩身质量不合格。做好沉渣检测，能保证桩基受力安全、控制结构沉降、杜绝质量缺陷、验证清孔质量、满足规范验收，是防止后期重大质量隐患、减少返工浪费的关键措施。

传统桩基沉渣测量

传统人工沉渣检测采用测绳重锤/测饼人工触感测量

优势是：

1. 成本极低：仅需钢丝绳、钢板、钢筋，无需电子仪器，小型工地普遍采用；

2. 操作简单、上手快，随时可测，一清、二次清孔反复复核方便；

3. 不受泥浆浑浊、孔深限制，深浅桩、各类地层均可现场快速自检；

4. 作为施工过程自检手段，满足工序验收基础记录要求。

缺点是：

1. 误差极大，人为主观性强

完全依靠工人手感、经验，沉渣与泥浆界面模糊，普遍偏差20～300mm；极易出现沉渣超标但误判合格，埋下承载力隐患。

2. 测绳存在伸缩误差

浸水、拉伸、磨损会改变刻度，深桩累计偏差更大。

3. 操作耗时长、劳动强度大

深桩上下提拉费力，同一根桩需多点复测，耽误清孔与浇筑工序。

4. 软土、细砂层极易失真

稀软沉渣会包裹重锤，无法清晰分辨界面，测量数值偏小。

5. 安全隐患

工人俯身靠近孔口操作，存在坠物、失足跌落风险。

传统人工沉渣检测采用测绳重锤/测饼人工触感测量，优势是工具便宜、操作便捷；缺点是误差大、依赖工人经验，仅适用于现场初步自检，高精度验收需配套仪器复测。

新型便携式桩基沉渣测量

HT-J1001便携式桩基沉渣检测仪采用自主研发的电磁感应游标式深度尺设计原理。利用重力与振动给探针提供下探沉渣层的动力。通过倾角传感器校正测量精度，并由下放线长确定孔深。适用于交通，市政，房建，水利，电力等多种场景。

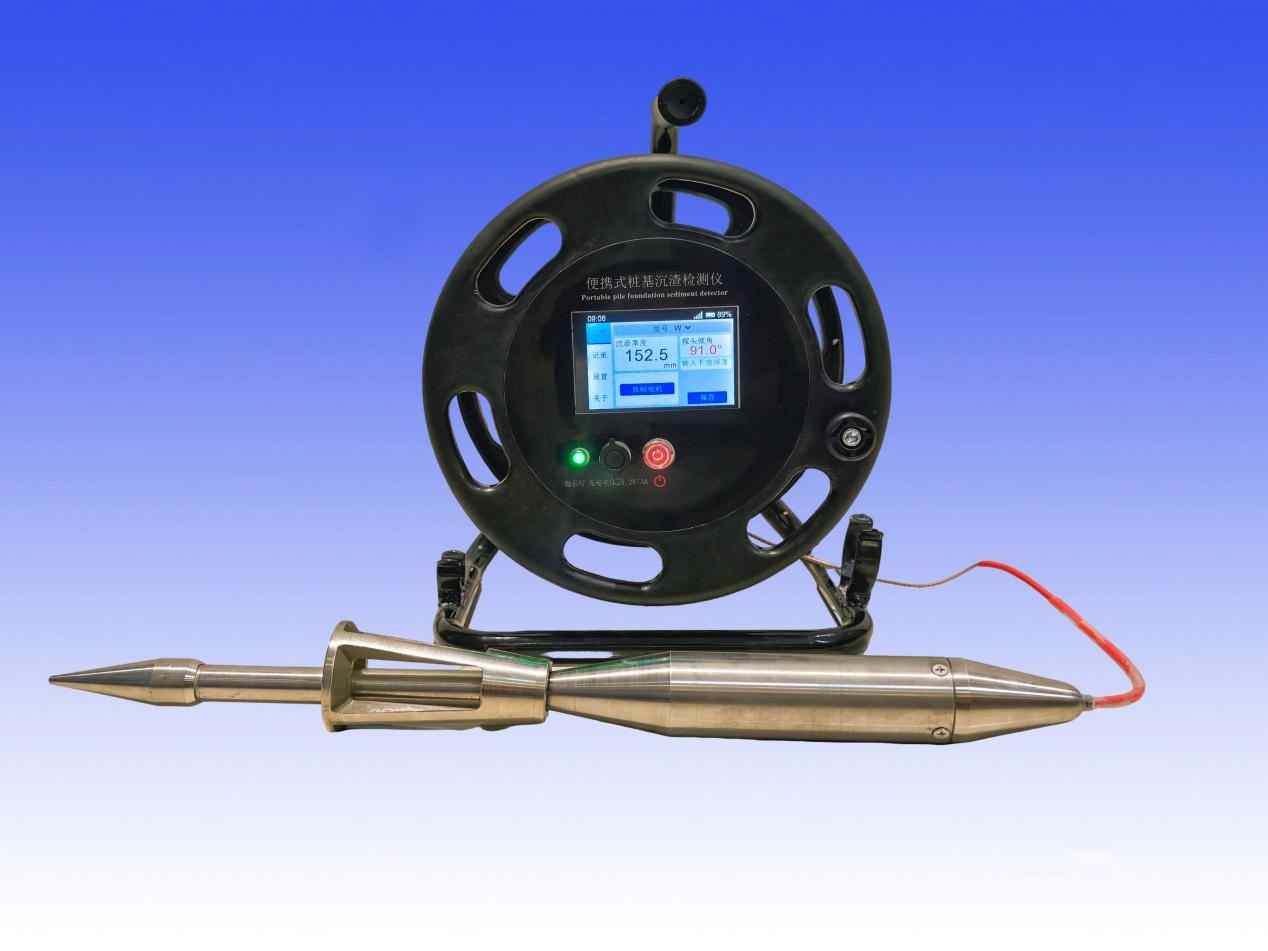

HT-J1001便携式桩基沉渣检测仪由地面控制盒和沉渣探头组成。

地面控制盒：

l 配备大容量电池组，支持快速充电，可适用于高强度持续测量场景

l 自带显示屏及快捷物理按键，可快速查看设备运行状态已及操作

沉渣探头：

l 探头内置倾角传感器，探测精度高

l 探头直径小，可以直达桩底硬岩层









产品参数

沉渣测量量程	152.5mm
沉渣测量精度	1mm
额定充电电流	3A
电池容量	5000mah
孔槽深度测量量程	70m（可定制）
电池类型	21700圆柱形锂电池
通讯方式	485通讯/USB/4G无线通信
操作方式	显示屏触摸操控、面板按键操控、电脑上位机操控

产品优势

便携轻巧：轻量化设计，单人操作无负担，适合各种场景

即测即读：检测时间可控，现场直接出结果，节省工期

自动测量：智能化设计，自动测量，无需人工判读

可定制量程：根据需求定制量程，均达到规范要求，无需定期标定

高效续航：大容量电池支持快速充电，满足高强度持续测量需求

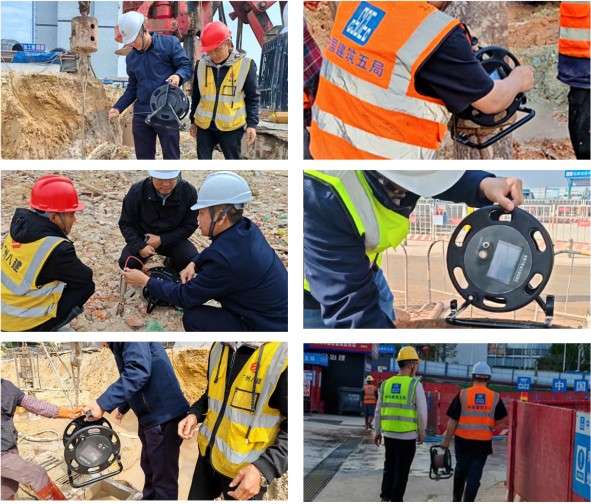

工程案例
