瑞科仪器助力广东省交通集团 “隧道工程长期安全实体实验室建设”项目

时间:2021-7-28    来源:瑞科仪器微信公众号    查看次数:2028

瑞科仪器助力广东省交通集团

“隧道工程长期安全实体实验室建设”项目

2021年5月25日,广东省交通集团在清远主持召开了“隧道工程长期安全实体实验室建设”项目验收评审会议。本次会议特别邀请了中国工程院院士陈湘生、全国工程勘察设计大师蒋树屏、广东省公路学会理事长陈冠雄等8位专家到会指导。

△评审会议现场


会上,陈湘生院士高度肯定了“隧道工程长期安全实体实验室建设”项目的科技成果,他指出,我国正在逐步完善山区公路网、大力发展水下及地下交通网络,隧道工程的运营安全及应急保障是一个重大课题,这个时期建设隧道工程长期安全实体实验室非常必要,符合国家交通强国建设纲要、公路水路交通科技发展战略和粤港澳大湾区发展需求,对实现“新基建”与公路交通基础设施融合创新具有示范性意义。

△陈湘生院士发言


本项目由广东省集团有限公司研究开发中心牵头,广东华路交通科技有限公司和广东交科检测有限公司提供技术支持,隧道实体试验场由广东省路桥建设发展有限公司和广东惠清高速公路有限公司承建,广东省交通规划设计研究院股份有限公司负责设计。

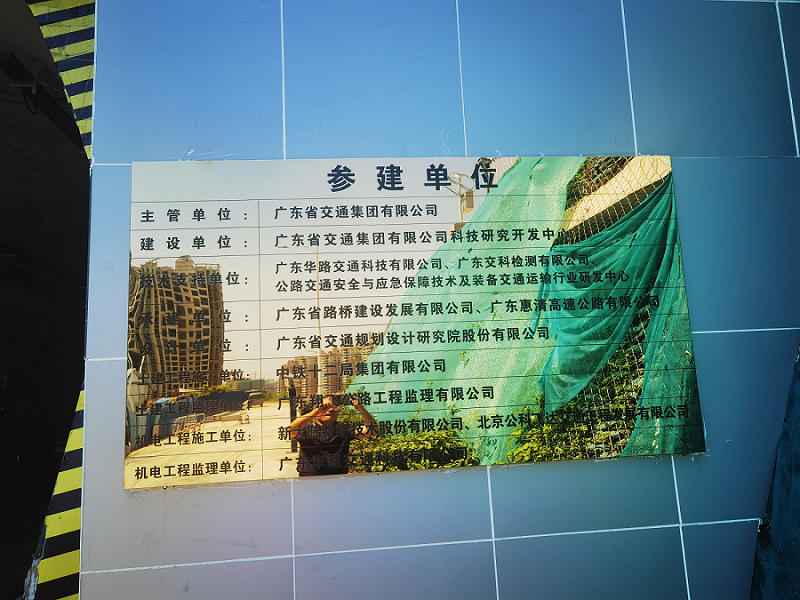

△本项目参建单位


据悉,我国虽然有23个隧道实验室,但开展隧道运营安全研究的实体试验模型仍然缺乏。本次利用惠清高速太和洞隧道的临时工程,建成了长579米,具备隧道结构安全、运营安全、隧道建设条件三大类15个试验功能的“建管养一体化”实体隧道试验场,开创了国内第一长实体隧道试验场。

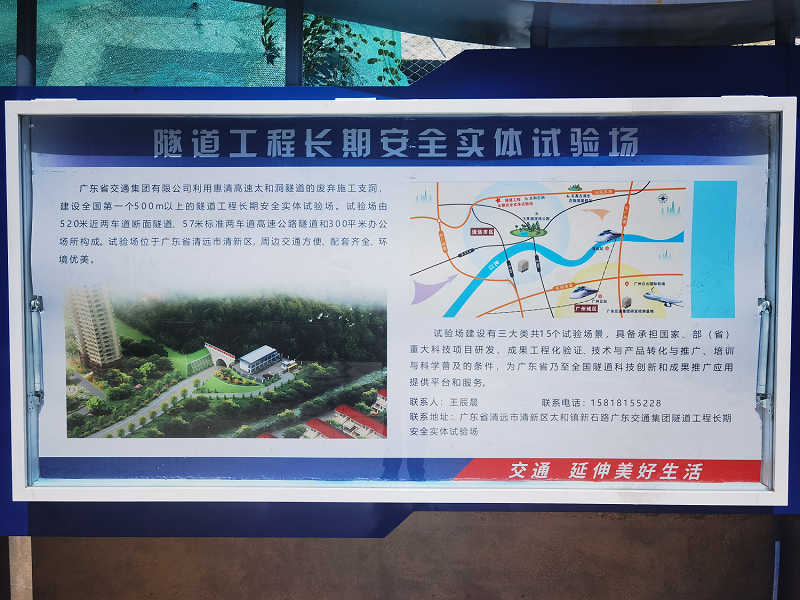

△试验场简介

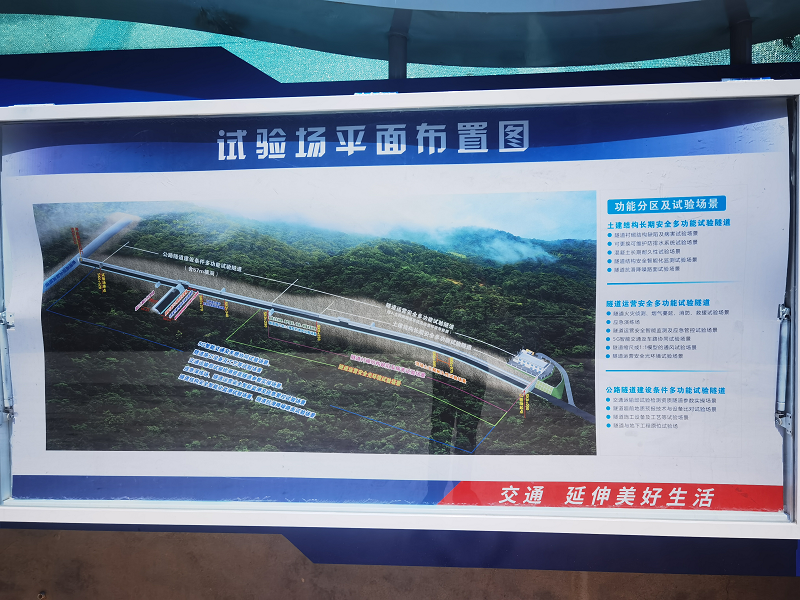

△试验场平面布置图


隧道工程长期安全实体实验室以解决隧道工程结构安全和交通安全为目标,瞄准5G、人工智能、物联网、大数据等在隧道工程安全保障中的集成应用和创新,力争在湿热地区公路隧道结构长期安全、长大公路隧道高抗滑低噪音路面修筑、公路隧道运营安全及灾害应急保障、公路隧道智能交通安全管控等方向取得创新性成果,致力于推动隧道工程科技研发、成果转化和人才培养,推进粤港澳大湾区交通建设,做好科技+交通强国这篇大文章。

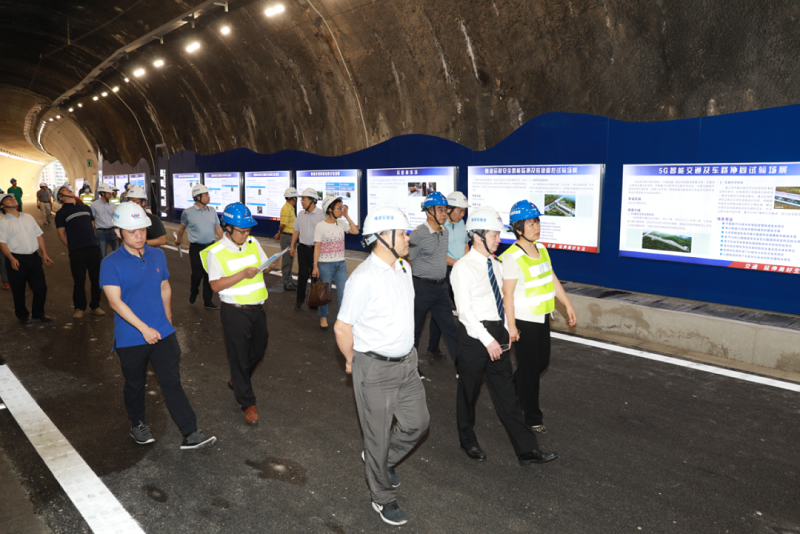

△评审专家实地考察

△评审专家合影

瑞科(广州)仪器科技有限公司全程参与了本试验场隧道结构安全智能化监测设备的供应和安装调试工作。



本次试验场采用的监测设备具有如下特点

01

采用设备数量多,共埋设了49只振弦式应变计,49只光纤光栅应变计,2个地下水位监测传感器、4个水压力传感器、2个堰流计、8个荷重传感器、4个多点位移计、28只钢筋计、40只土压力盒、4套振动监测传感器、1套雨量计、34米柔性测斜仪及2000多米的分布式光纤传感器。

02

采用传感器种类多涉及传感器种类包括振弦式传感器、MEMS传感器、光纤光栅传感器、分布式光纤传感器等。

03

实现云平台、全自动化监测,所有传感器通过物联网技术,实现云平台查看和预警,整套系统实现自动化监测。

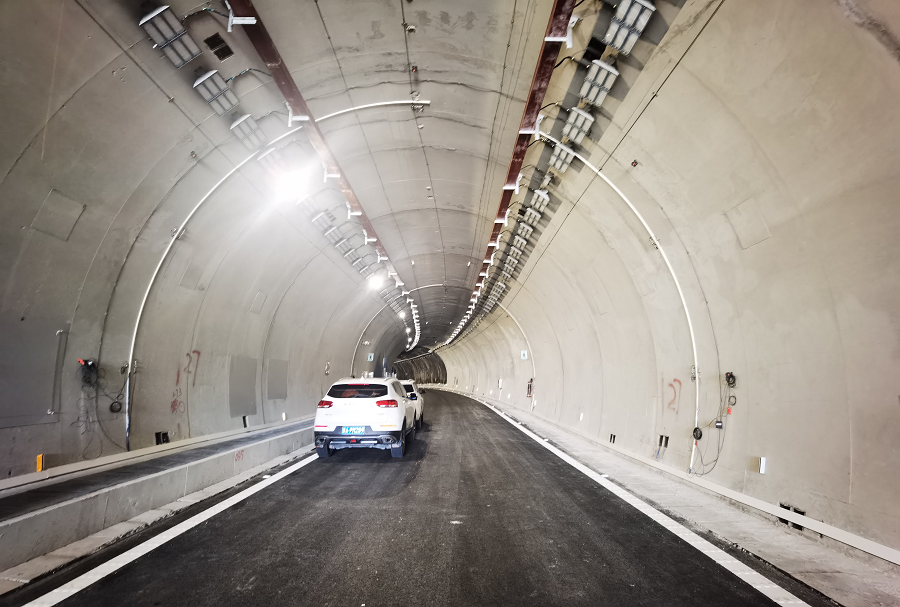

△隧道监测系统安装现场

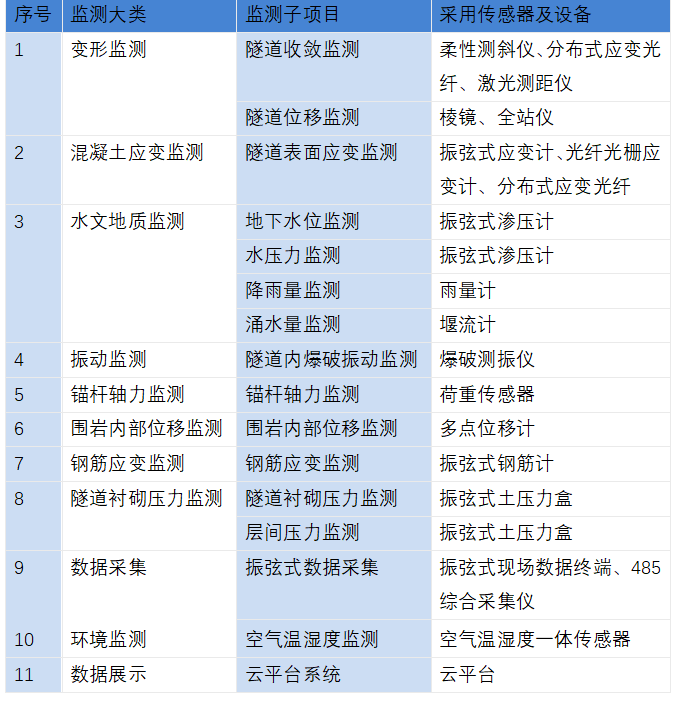

本项目采用的设备一览表


设备1

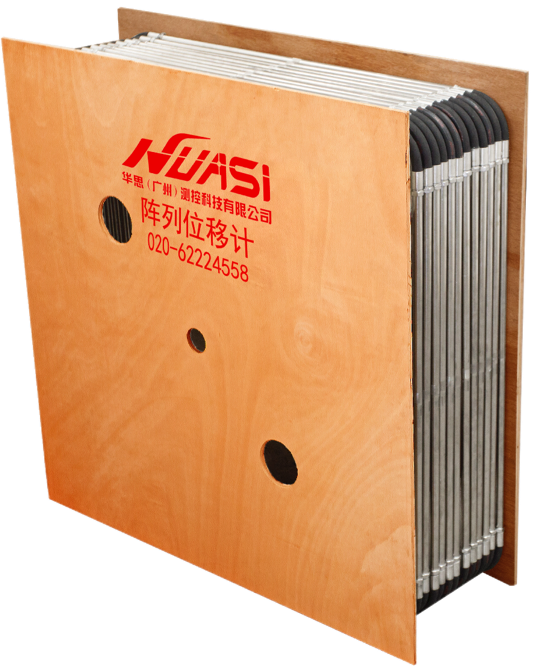

ADMX柔性测斜仪

ADMX系列阵列位移计实时三维监测系统集阵列位移计、数据采集设备、监测云平台于一体,系统可实现监测数据实时采集、监测成果分类规范化存储、报警信息多样化推送等功能。环形安装,可以监测隧道收敛。

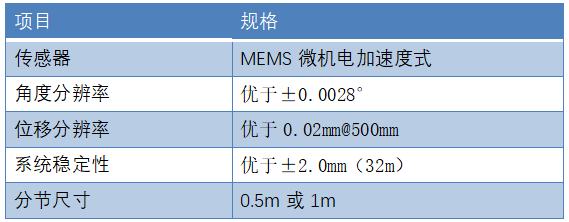

技术规格


设备2

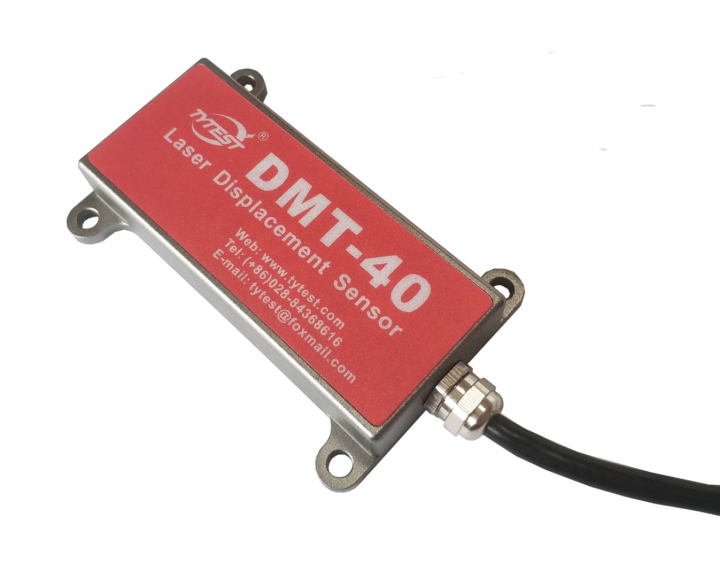

DMT型激光测距仪

主要用于非接触式的长距离的位移测量,采用工业化设计,适用范围广泛,防水防尘,稳定性好。传感器按标准RS485总线接入工作,安装灵便,数据准确,经济性好,在各类在线监测项目中得到广泛采用。

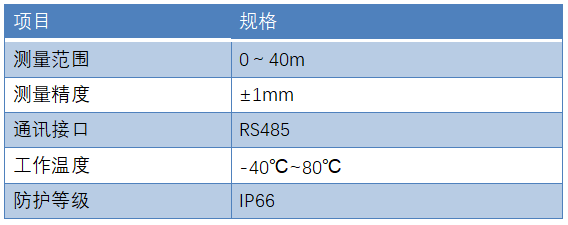

技术规格


设备3

SM-5型振弦式应变计

SM-5是表面安装的振弦式应变计,用于监测应变的变化,弹模已经知道的情况下,可以对应力进行评估。

技术规格


设备4

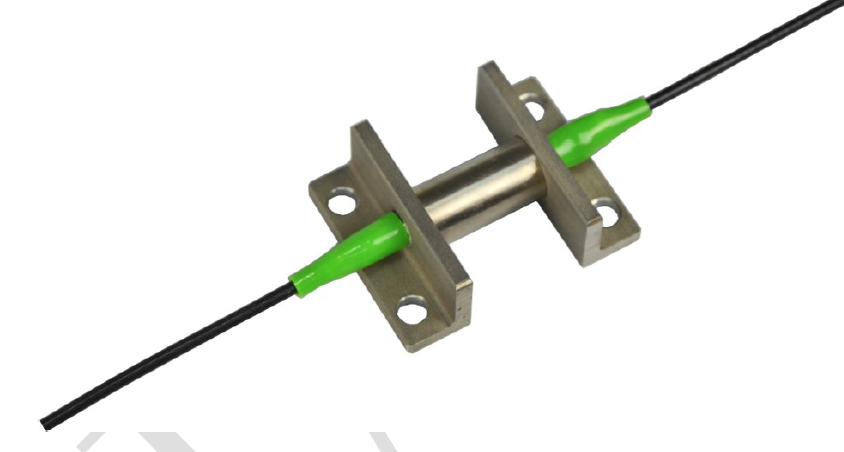

BA-OFS2型光纤表面应变计

BA-OFS2 光纤表面式应变计是面向桥梁、建筑结构检测评定与在线监测需求研制的表面安装式应变测量传感器,采用47mm 标距设计,兼顾混凝土和钢结构表面应变测量对标距的要求

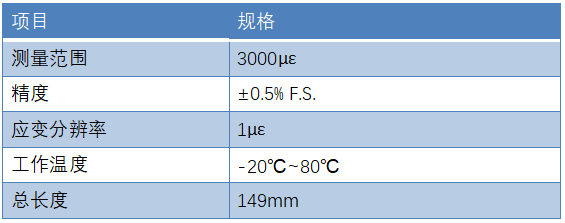

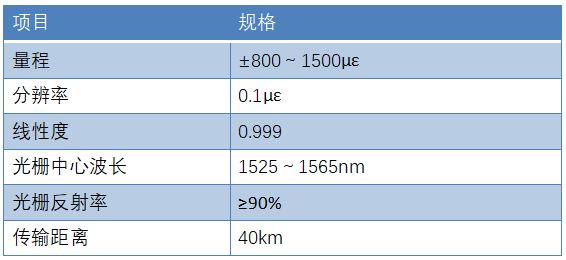

技术规格


设备5

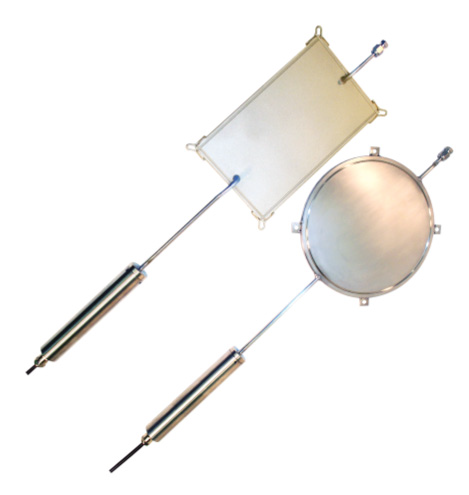

TPC土压力盒

TPC土压力盒由填充油的密封垫组成,通过实心管连接到压力传感器。用于监测混凝土中的应力或隧道衬砌上的接触压力。

技术规格


设备6

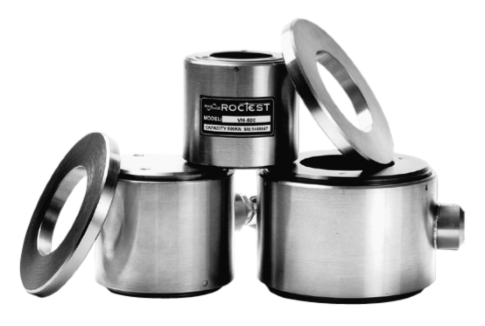

VH振弦式荷重传感器

VH型荷重传感器用于锚杆荷载监测。

技术规格


设备7

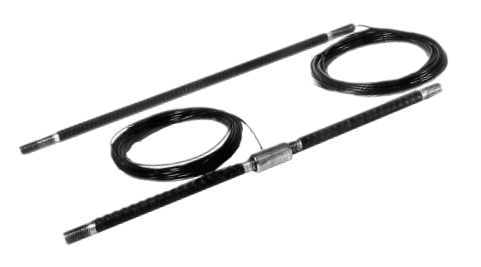

IRHP型振弦式钢筋计

IRHP型钢筋计是一种包含振弦式应变计的中空式钢筋。它用于测量混凝土结构中的应变和载荷。

技术规格


设备8

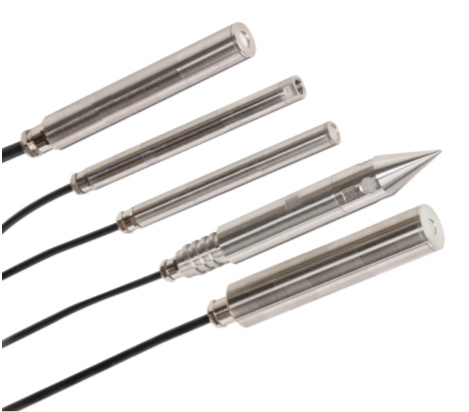

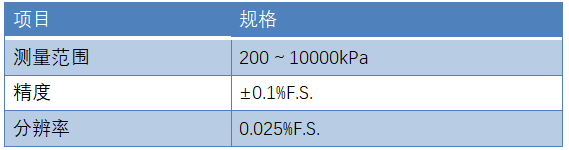

PWS型振弦式渗压计

PW型振弦式渗压计,用于测量孔隙水压力或地下水位。

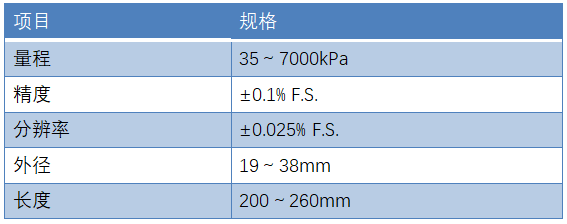

技术规格


设备9

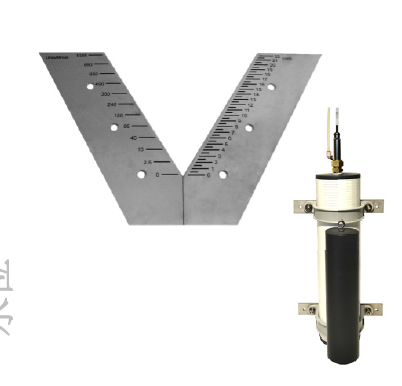

NIVOLIC WL堰流计

V-NOTCH由不锈钢制成。在凹口的两侧刻有两个刻度,显示水位的相应地流速。NIVOLIC WL用振弦式水位传感器测量水位的变化。

技术规格


设备10

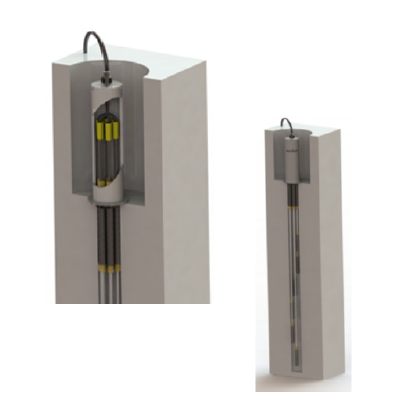

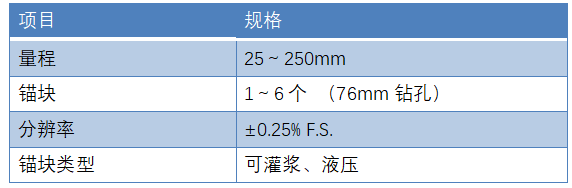

BOR-EX多点位移计

BOR-EX多点位移计用于测量所有锚块的变形。

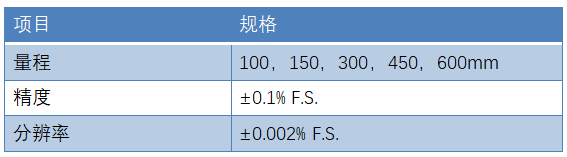

技术规格


设备11

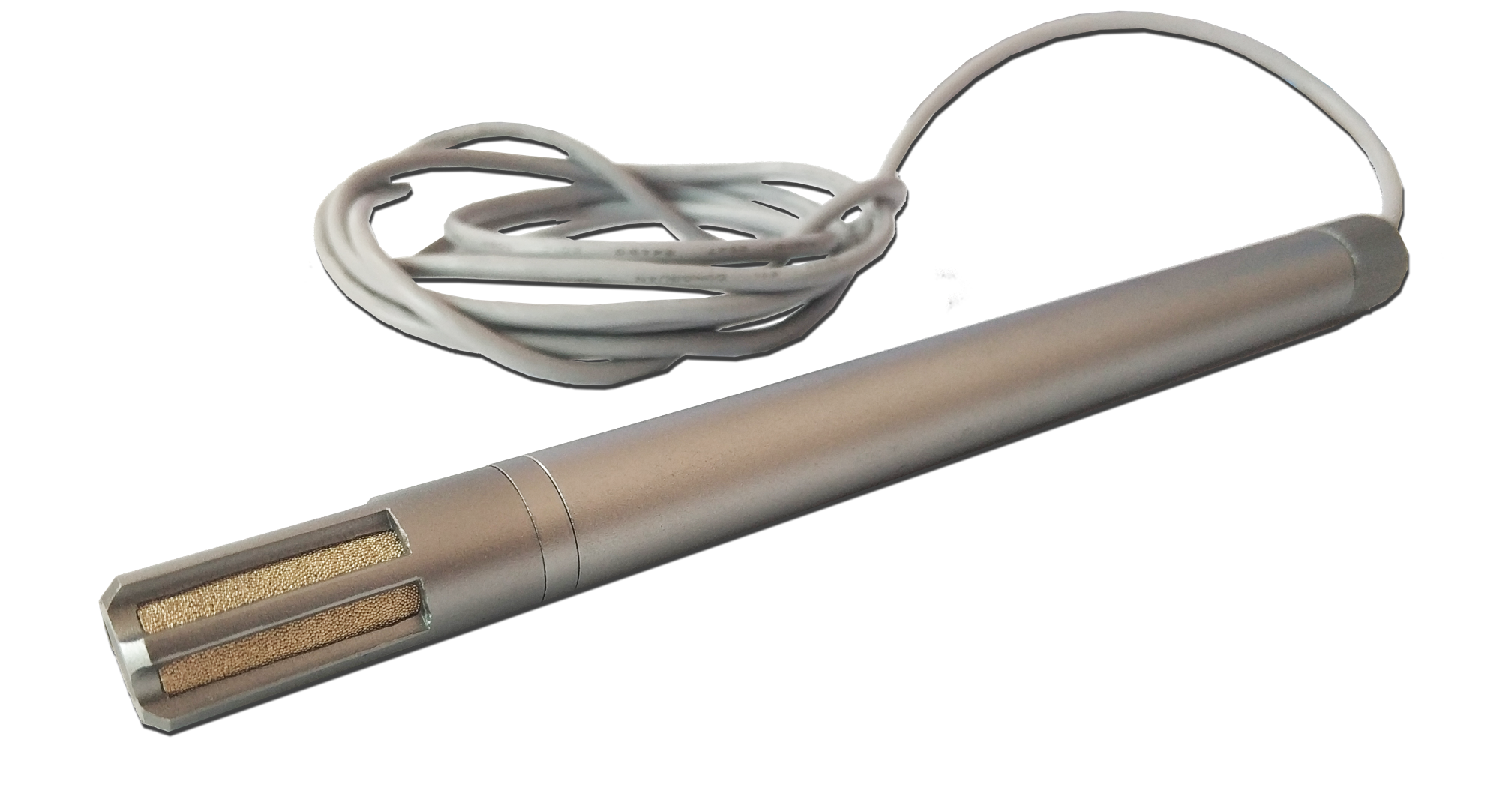

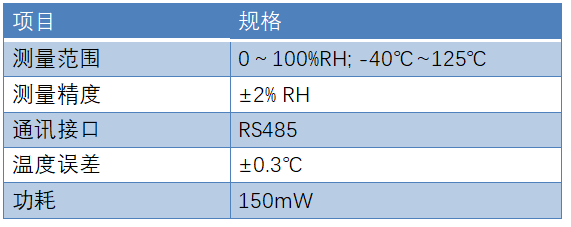

THE型温湿度传感器

TEH型温湿度传感器是一款全工业化设计,适用范围广泛,稳定可靠的专用测量传感器。传感器按标准RS485总线接入工作,安装灵便,数据准确,经济性好,在各类在线监测项目中得到广泛采用。

技术规格


设备12

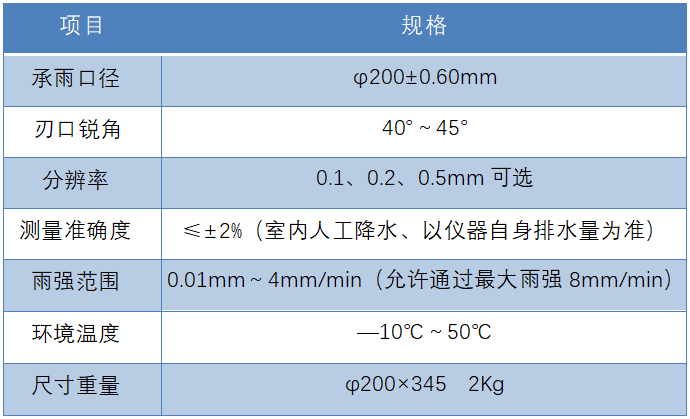

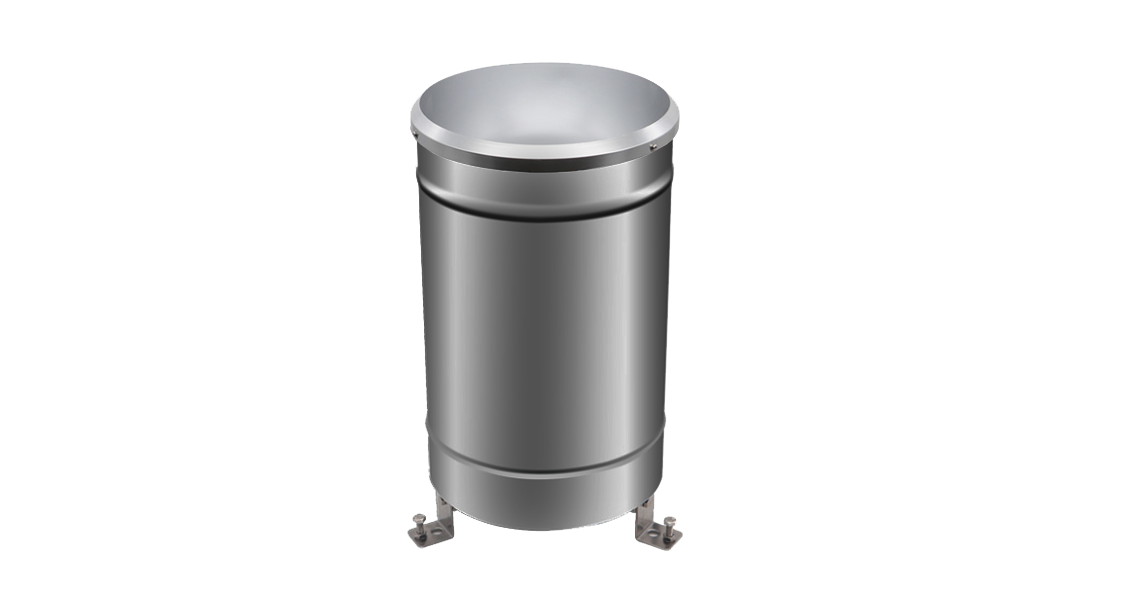

RH型雨量计

RF型翻斗式雨量计是一种水文、气象仪器,用来测量自然界降雨量,降雨量通过雨量计翻斗的转动产生脉冲信号将通过电缆线传送到采集器进行处理,采集器通过统计翻斗雨量计的脉冲信号输出次数,能够实现降雨量的精确计算。该产品自动化程度高、获取降水量的及时性强,降雨量资料易于保存和传输。此外其具有抗干扰能力强、全户外设计、测量机精度高、全自动无人值守、运行稳定等特点,特别适合野外降雨量自动监测站。

技术规格


设备13

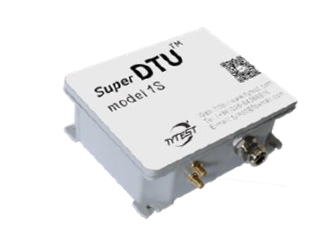

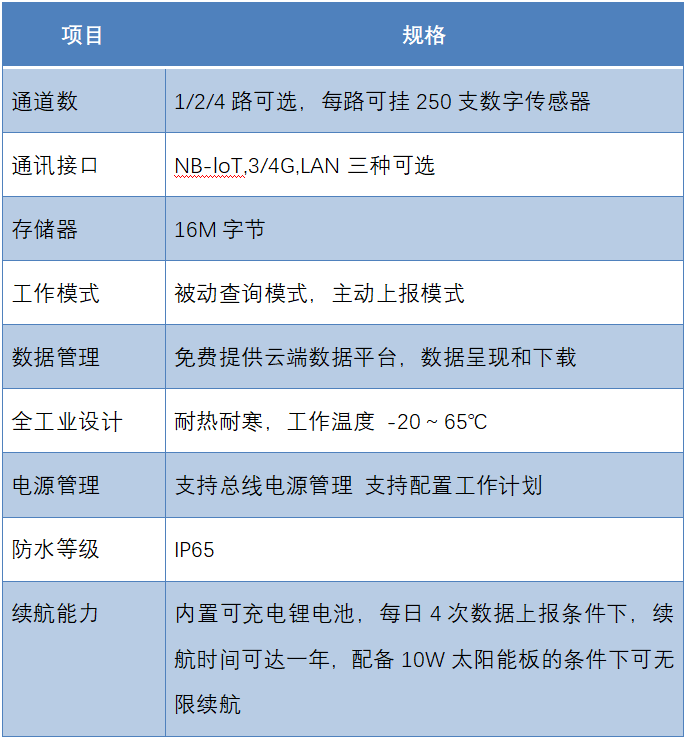

Super DTU 现场采集终端

Super DTU现场采集终端是自动化监测当中的核心技术点之一,它是一款集数据采集、数据管理、数据备份和数据上传功能为一体的专用监测终端终端可将不同的监测量断面化、整合化管理,并独具超低功耗模式,能满足各种复杂的、严苛的应用方案,非常适合野外恶劣条件下的高可靠工程需求。设备兼有被动数据查询和主动数据上报功能,全自主知识产权,支持通信协议定制。

技术规格


设备14

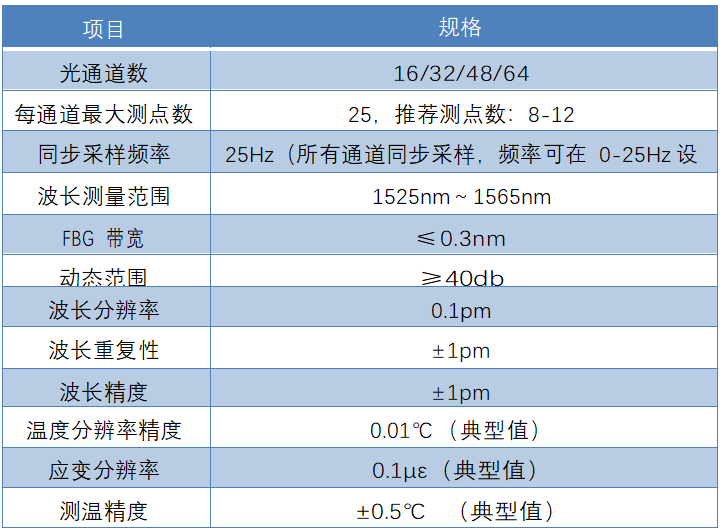

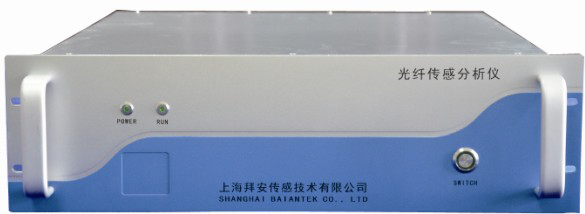

HT-FT310 光纤光栅解调仪

HT-FT310 光纤光栅解调仪集成有工业级液晶触摸显示屏,可直接进行参数设定、温度显示、报警显示。HT-FT310 光纤传感分析仪具有100M 以太网、RS232、RS485、ZIGBEE、GPRS 等多种数据通信接口,以及4 路继电器输出控制接口。

技术规格


设备15

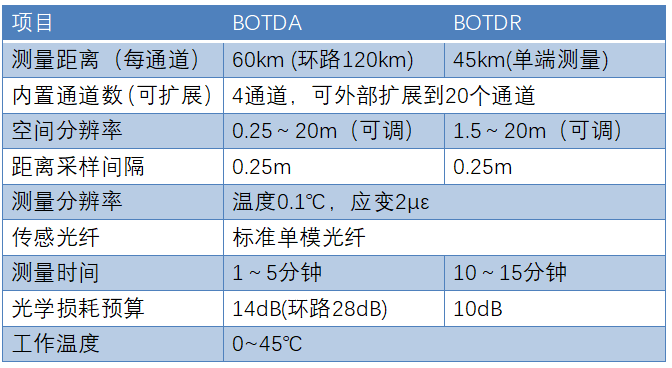

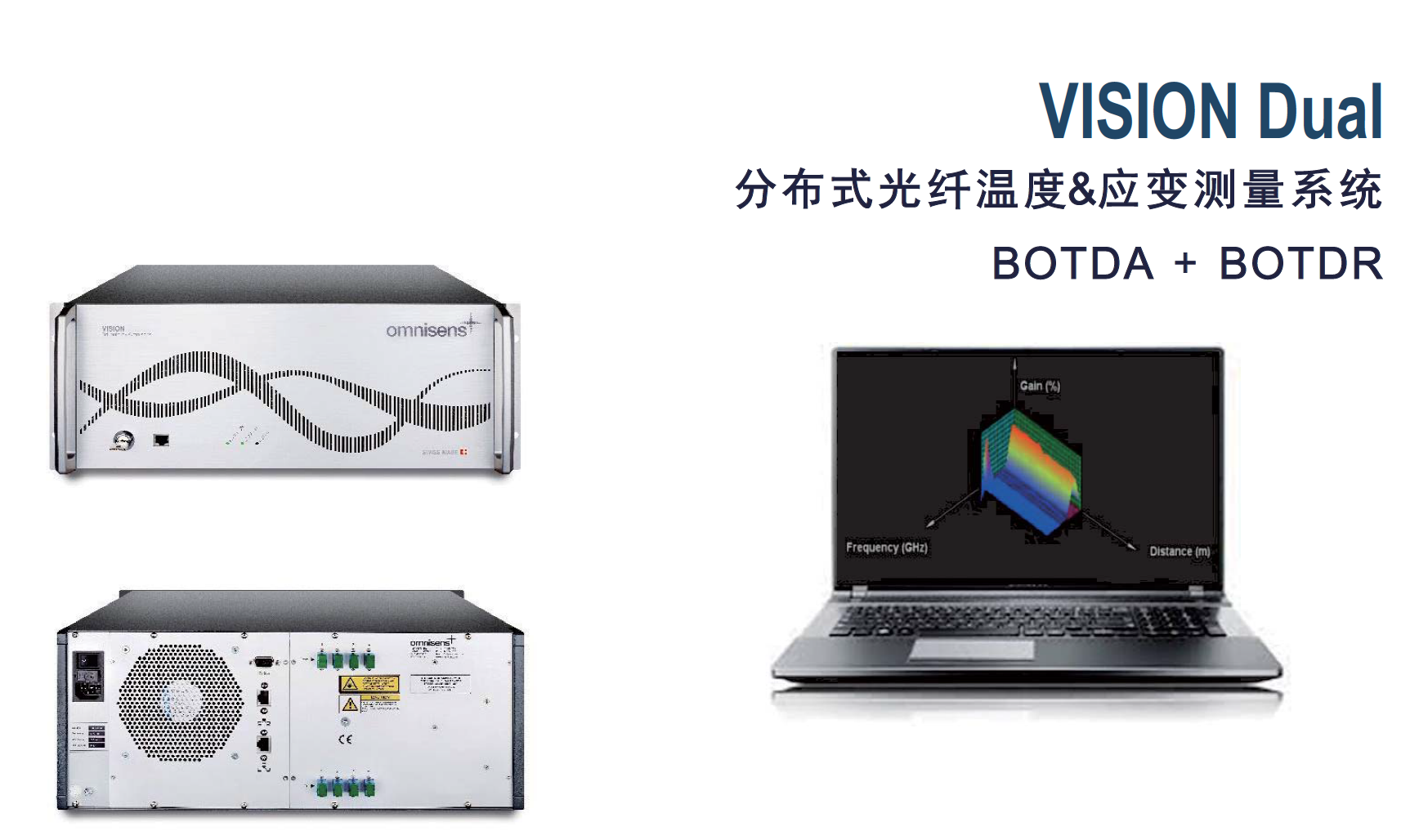

分布式光纤应变&温度解调仪

Omnisens光纤传感产品可快速准确地完成应变和温度测量。得益于其灵活的设置功能, Vision Dual测量系统能很好地适应各种测试和测量需求,具有 BOTDA和 BOTDR双模式。

标准测量距离为 60km,另有 10km、 20km、 40km、 80km可选。

技术规格




智慧云平台

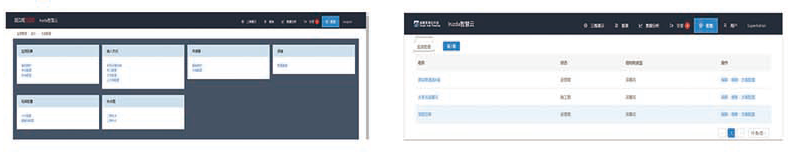

        智慧云平台是一个以提供大规模传感器接入为基础服务的云计算系统,也是工程监测相关的集成发布平台,涵盖了工程监测成果、施工相关信息、空间位置分布等相关内容,具有数据处理、数值报警功能,融合大数据技术进行深度数据分析及数据预警等功能。授权用户可通过本系统了解监测对象的地理位置、项目信息、监测频率、变形大小、现场图片等信息,同时提供监测数据的上传、更新、发布和下载等服务。平台提供用户管理,并进行严格的权限检查,确保数据安全。平台采用了最新的互联网技术,界面清新美观。

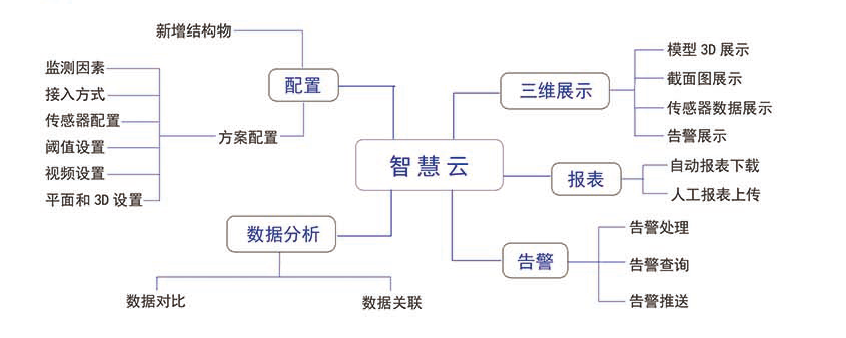

功能架构图

主要功能

#01

结构物管理

对结构物、现场采集终端和传感器的参数进行设置;结构物的监测配置;设备管理。

#02

数据储存

接收从现场采集终端采集到的数据进行储存;按照报表设置进行报表的储存;储存历史告警信息,数据永不丢失。

#03

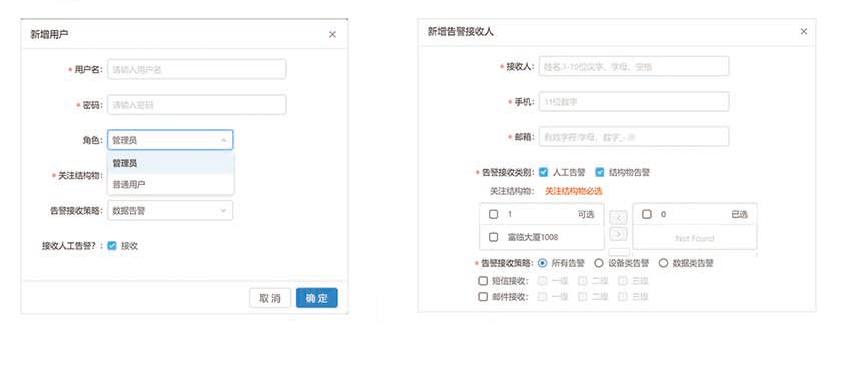

账号管理

用户可对账号权限,监测目标关联进行多人管理和告警管理

#04

项目管理

用户可以根据需求建立或管理相应工程项目,也可以进行方案配置

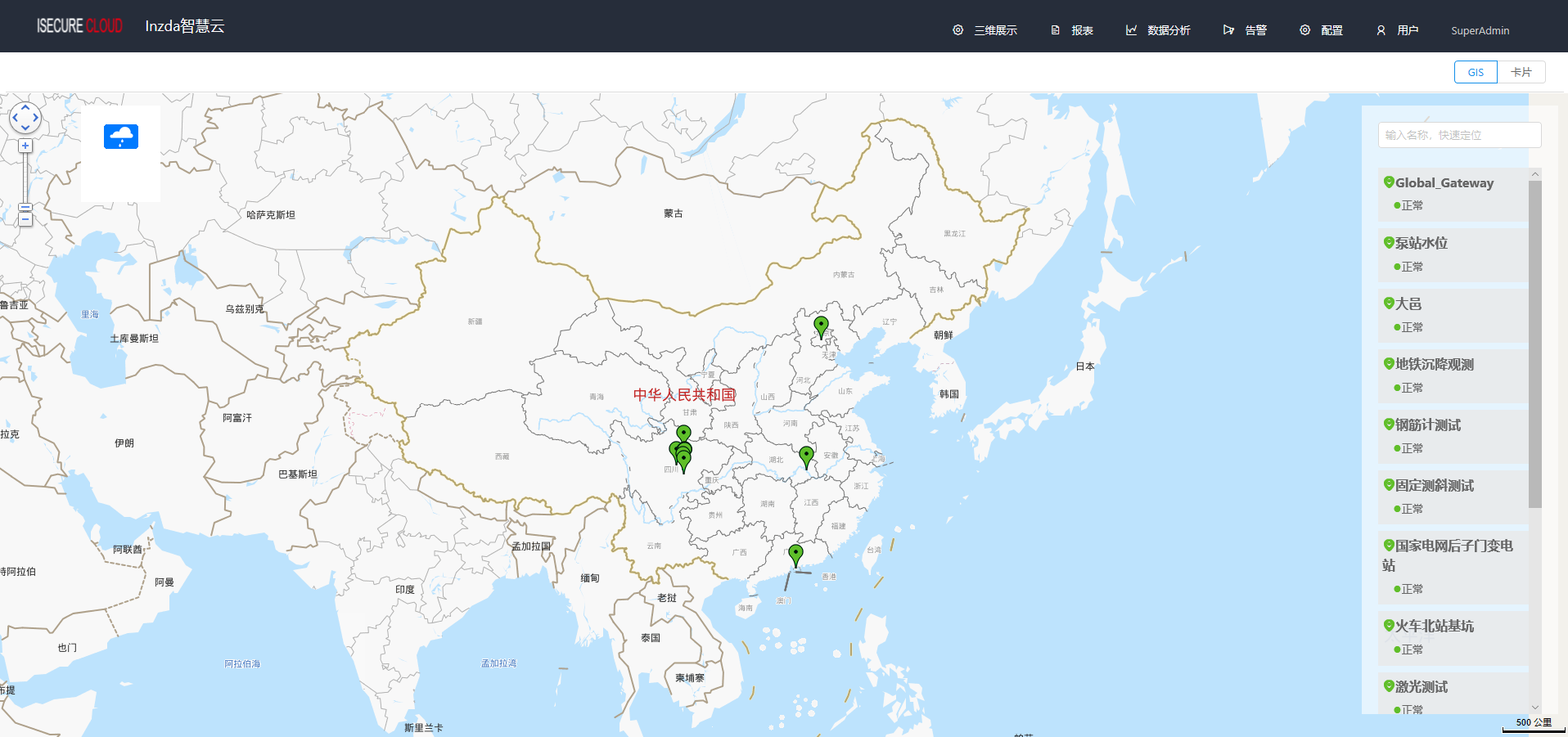

#05

项目定位

可以查看项目分布

#06

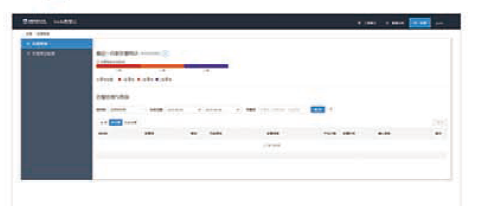

告警管理

#07

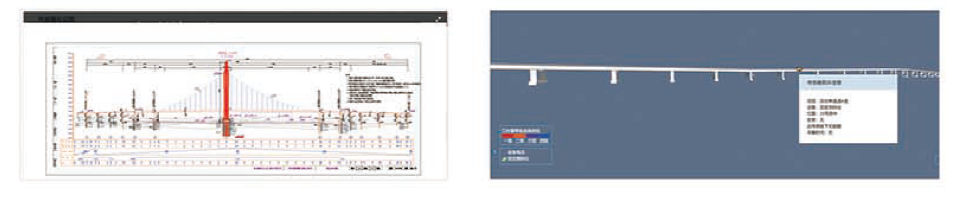

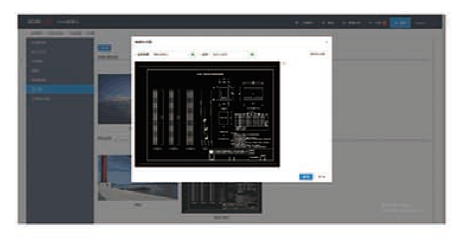

布点呈现

可二维、三维测点布置

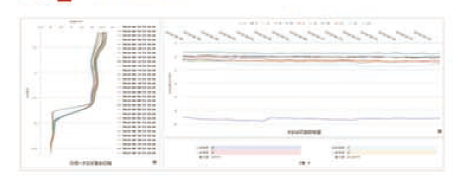

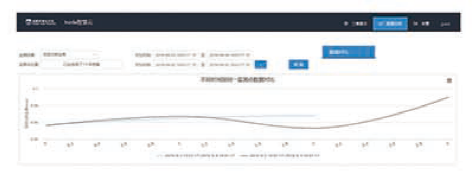

#08

数据曲线

#09

数据分析

支持图表另存和数据导出

#10

热点图

#11

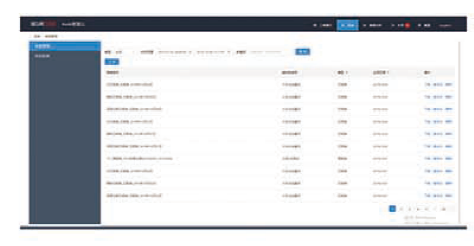

数据报表

提供报表管理和报表配置


今天就分享到这里啦!如需进一步了解隧道自动化监测方案和产品,请联系瑞科(广州)仪器科技有限公司(风里雨里我们都在这里等您)
