瑞科仪器综合管道检测方案助力长江大保护项目
日前,瑞科(广州)仪器科技有限公司顺利完成中标的长江三峡技术经济发展有限公司测量中心长江大保护管道检测设备的交货、培训和验收工作。

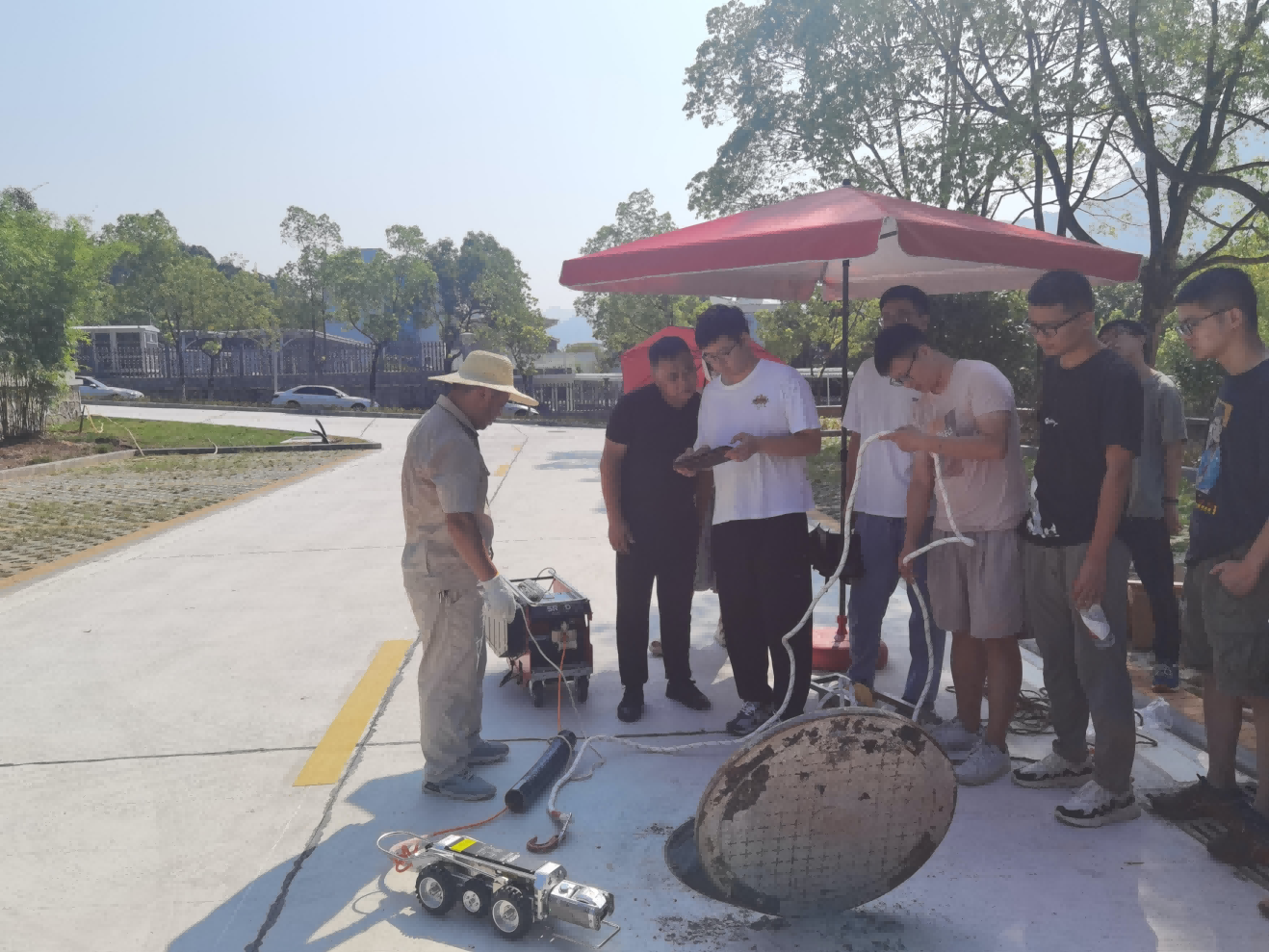

室内培训
管线探测仪培训
管道潜望镜培训

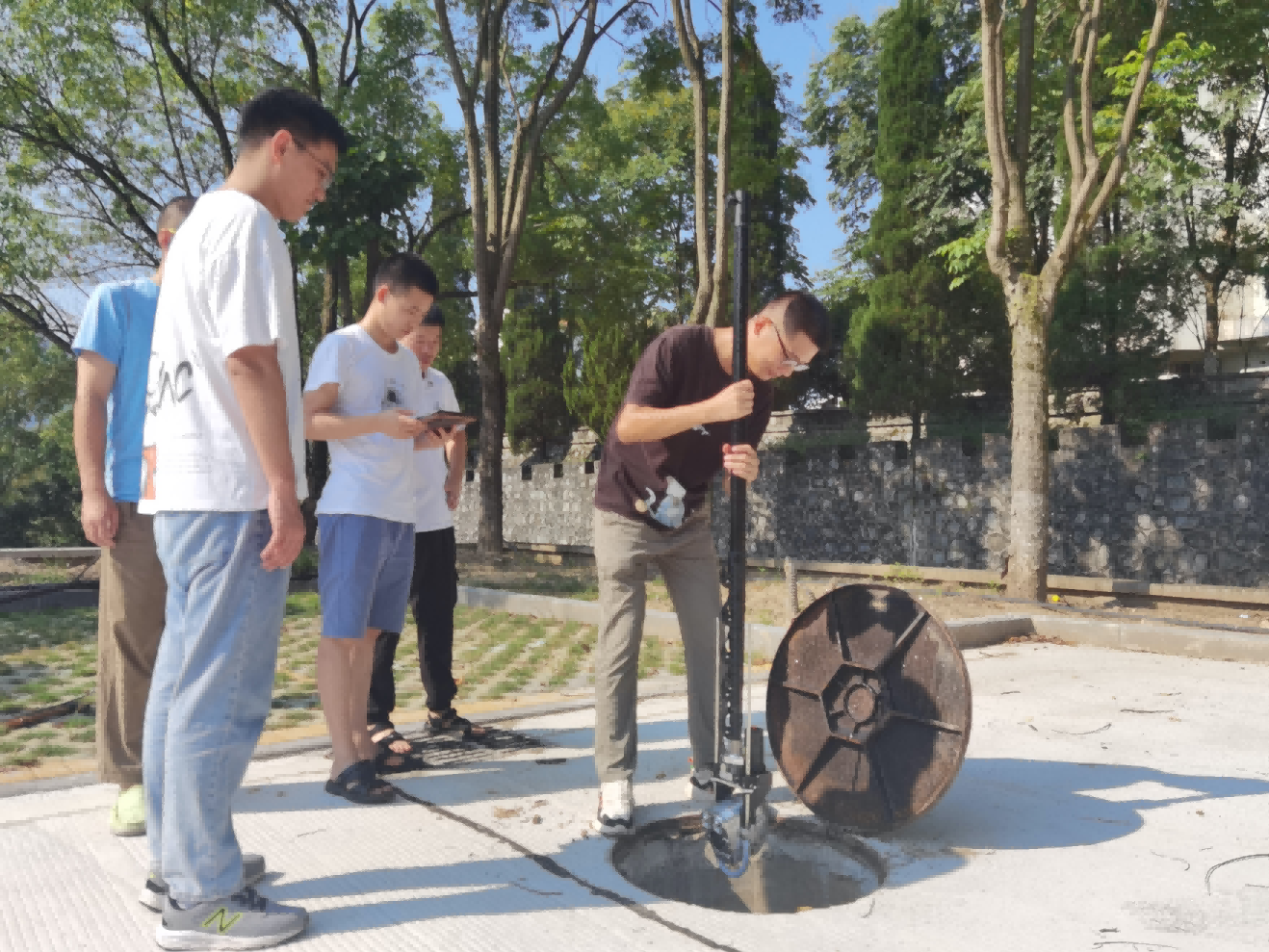

管道机器人培训
声纳系统培训
探地雷达培训
长江大保护项目以雨污管网改造、重点片区治理为主线,坚持以解决突出环境问题治理为导向,切实从源头上解决生态环境治理问题。为了探明长江沿线的地下管网,考虑到地下管网种类多,测试难度大等因素,瑞科(广州)仪器科技有限公司为客户提供了一套从硬件到软件的综合管道检测方案。
一、 瑞典ImpulseRadar公司CO1760 双频探地雷达
型号:CrossOver CO1760
用途:
l 混凝土检测
l 道路检测
l 地质调查
l 考古
l 伤损预测
l 环境评估
l 司法鉴定
l 公益事业探测
Ø 高速双通道 2D 探地雷达
ImpulseRadar 公司强力推出的 CrossOver® 探地雷达,是一种基于最新实时采样(RTS)技术的最先进的双通道 2D 雷达,为第五代雷达技术。CrossOver®采用现代高度灵活的设计平台,适应性强,应用广泛范围,它可根据您的需求,通过两个主频天线采集数据,将基于RTS技术的探地雷达的能力发挥出其最大优势和最高水平。
Ø CrossOver® – 不仅仅是双频雷达
已经证明,基于RTS设计的 GPR 天线与传统天线设计相比,前者性能有了极大的改进(增加的动态范围、灵敏度和深度穿透)。与常规双通道系统相比,基于RTS 设计的单频系统的性能改进已经非常明显。ImpulseRadar的 CrossOver® 具有双通道RTS设计,将雷达设计带入更高的层次,进一步提高了测量的效率和质量。在保持高分辨率的同时,在整个深度范围内可获得最好的数据质量和清晰度,从而进一步提高可视化效果,以便更准确地选择兴趣(目的)点。
Ø 亮点
l 双通道: CO1760 (频率170和600MHz)

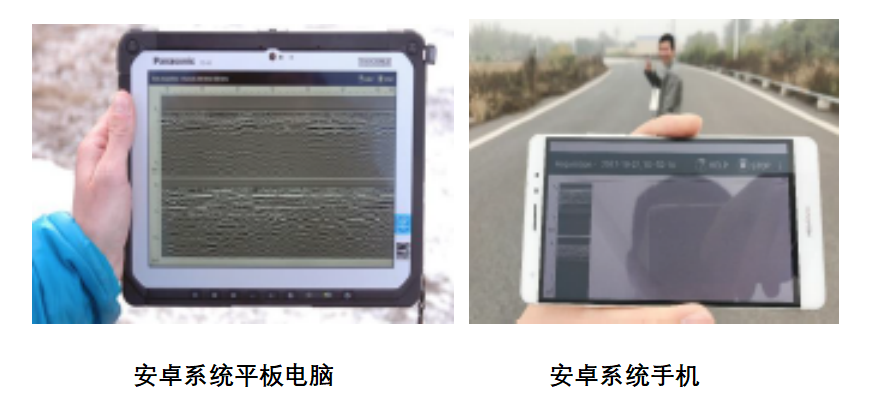

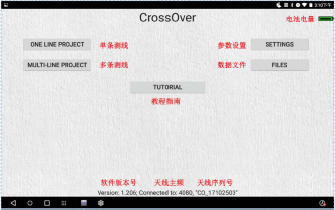

l 灵活的数据采集和控制-智能手机/平板电脑 (Android App)
l WiFi-通过智能手机/平板电脑无线数据采集 (Android App)
l 通过内部MiniSD卡进行数据记录-备份/数据保护
l 内置GPS (定时或定位)
l 支持外接GPS (NMEA 0183协议)
l 7~8小时电池持续供电 (仪器运行)
l 测试无速度限制 >100kM/小时
Ø 系统组成

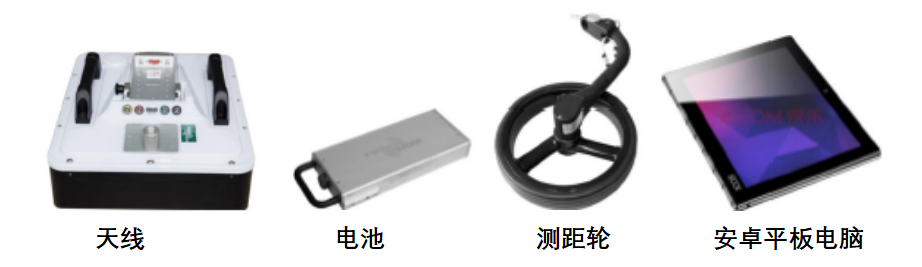

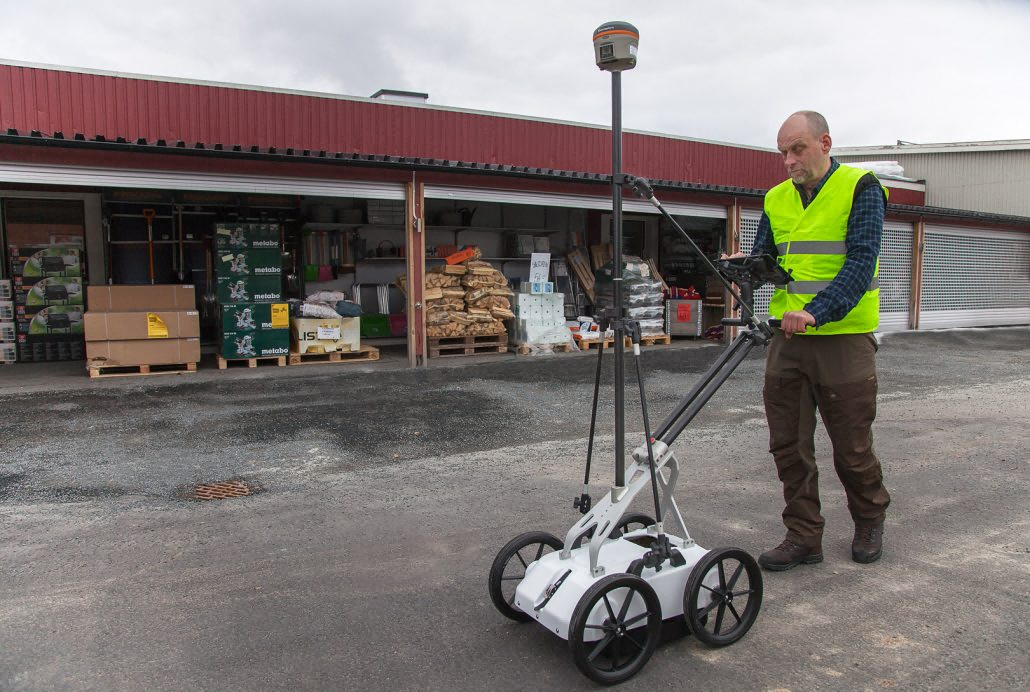

l 天线(主机内置)+电池+测距轮+安卓平板电脑
l 主机天线一体化的双频天线(隧道专用的PLT600为单频天线)
l 设计独特的测距轮,即使天线不完全按直线行走,距离系统也会按直线行进的实际距离触发
l 耐磨、摩擦系数小的滑行底板可最大限度保护天线
l 1分钟内即可完成所有的连接
Ø 数据采集
l 灵活的数据采集和控制-智能手机/平板电脑
l 只用手指点击或滑动就可以完成全部的数据采集
l 点击屏幕即可以完成两个天线数据剖面之间的切换
l 空旷处WiFi的通信距离非严格测试可达250m,隧道内的WiFi的通信距离可达100m
l 采集参数简单易懂,设置少,30秒内即可完成参数设置并开始数据采集
Ø 采集软件
l 界面友好,参数设置简单
l 采样点连续可调(数字信号)
l 测试深度自动根据波速和样点数计算并显示出来
l 叠加次数最低512次(采样间隔5cm时测试速度130公里/小时)
l 支持测距轮、时间及单点触发数据采集方式
l 可以自由打标记
l 数据位数可选16位或32位
l 一键恢复出厂设置
l 固件升级简单方便
二、 威脉科技vLOC3-Pro金属管线探测仪
型号:vLOC3-Pro

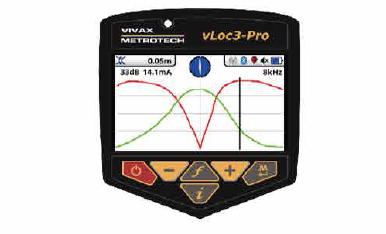

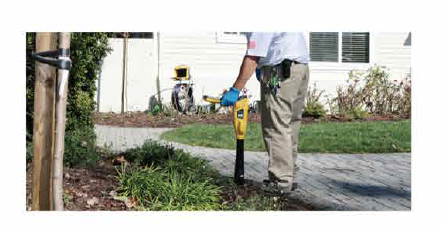

美国vLOC3-Pro管线探测仪是由美国Vivax0Metrotech集团公司的国际研发团队精心打造,用来定位埋设的地下管道。采用两组屏蔽天线,轻松精测失真区域,GPS地理实时定位,测绘物探一体化,探测数据自动传送等先进技术,具有超强抗干扰、精准定位、超大测深、偏移导航定位、全方位探头定位、高效测深等优异探测性能和数字化、可视化探测成果,适用于城市综合管线探测、长输油气管线、通信管线、铁路、电力、燃气、军事工程单位及非开挖行业。

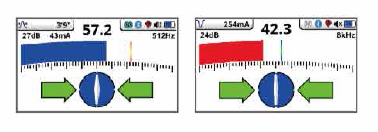

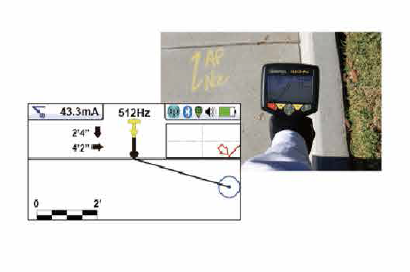

经典定位模式
l 兼容二代管线仪操作方式
l 目标管线深度和信号颜色指示可靠性
l 目标管线平面位置颜色箭头实时追踪
l 干扰信号即时失真警示
l 信号干扰强度绿蓝红直观显示
偏移导航定位模式
l 全屏幕自动显示,无需调节增益
l 实时显示管线偏移位置、深度和电流
l 管线3D精准视图
l 绿蓝红三色实时显示

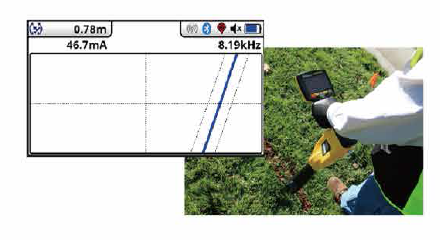

横向定位模式
l 管线平面位置精准探测
l 目标管线峰值和谷值实时对比显示
l 可精准判断管线信号失真区域
l 罗盘导向时刻指示管线位置
全屏信号模式
l 360º全方位指示管线路径
l 界面简洁直观,无需经验即可进行操作
l 连续显示深度,电流和管线相对位置
l 管线模拟线颜色实时显示信号干扰强度
l 相邻指示线实时显示信号干扰水平

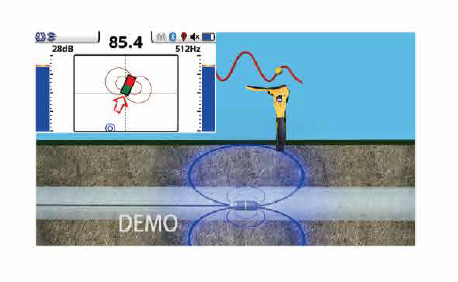

示踪探头模式
l PE管道路径探测的合适选择
l 颜色箭头实时追踪探头位置
l 全方位接收示踪探头信号
l 颜色信号条实时显示信号强度
l 界面时刻显示管线探头幽灵位置

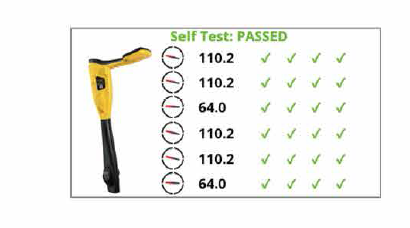

全自动检测校准功能
l 仪器自行检测校准
l 多种频率自动检测
l 确保管线探测的精确度检测
占压管线精准探测
l 自动定位建筑物占压管线
l 实时追踪植被覆盖而无法通行区域管线
l 即时展现非管线正上方的管线深度和偏移量

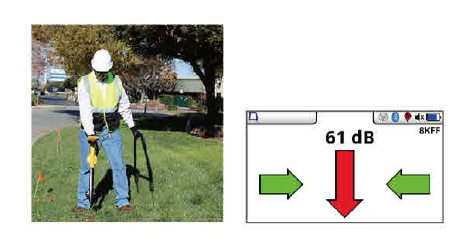

故障查找模式
l 选配A字架
l 外防护层接地故障检测和定位
l 8KFFF模式信号更精准

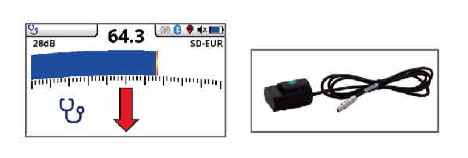

听诊器模式
l 在电缆密集区域,精准识别目标电缆
l 听诊器协助识别电缆
接收机 |
主要技术参数 |
屏幕 |
420×272像素,16位像素,高精度LED显示屏,4.3英寸 |
电源 |
可充电锂电池(使用时间12-27小时)(选配) |
工作频率范围 |
有源:16Hz-200kHz等50多种频率 无源:Power50Hz/60Hz/Radio/CP100/CP200 |
工作模式 |
经典定位模式、偏移定位模式、横向定位模式、示踪探头模式、全屏信号模式 |
数据存储传输 |
5000万数据点,记录包括深度/电流/频率/模式/信号强度 |
防护等级 |
IP65he NEME4 |
发射机 |
主要技术参数 |
输出频率 |
SD/640/8.44k/32.8k/82.5k SD/640/8.19k/32.8k/83.1k |
输出功率 |
10W/5W |
电源 |
碱性电池,工作时间>20小时 |
标准配置:发射机(碱性电池盒)、接收机(碱性电池盒)、直连线、接地针、吸铁石、100mm标准夹钳、中文说明书、仪器包。

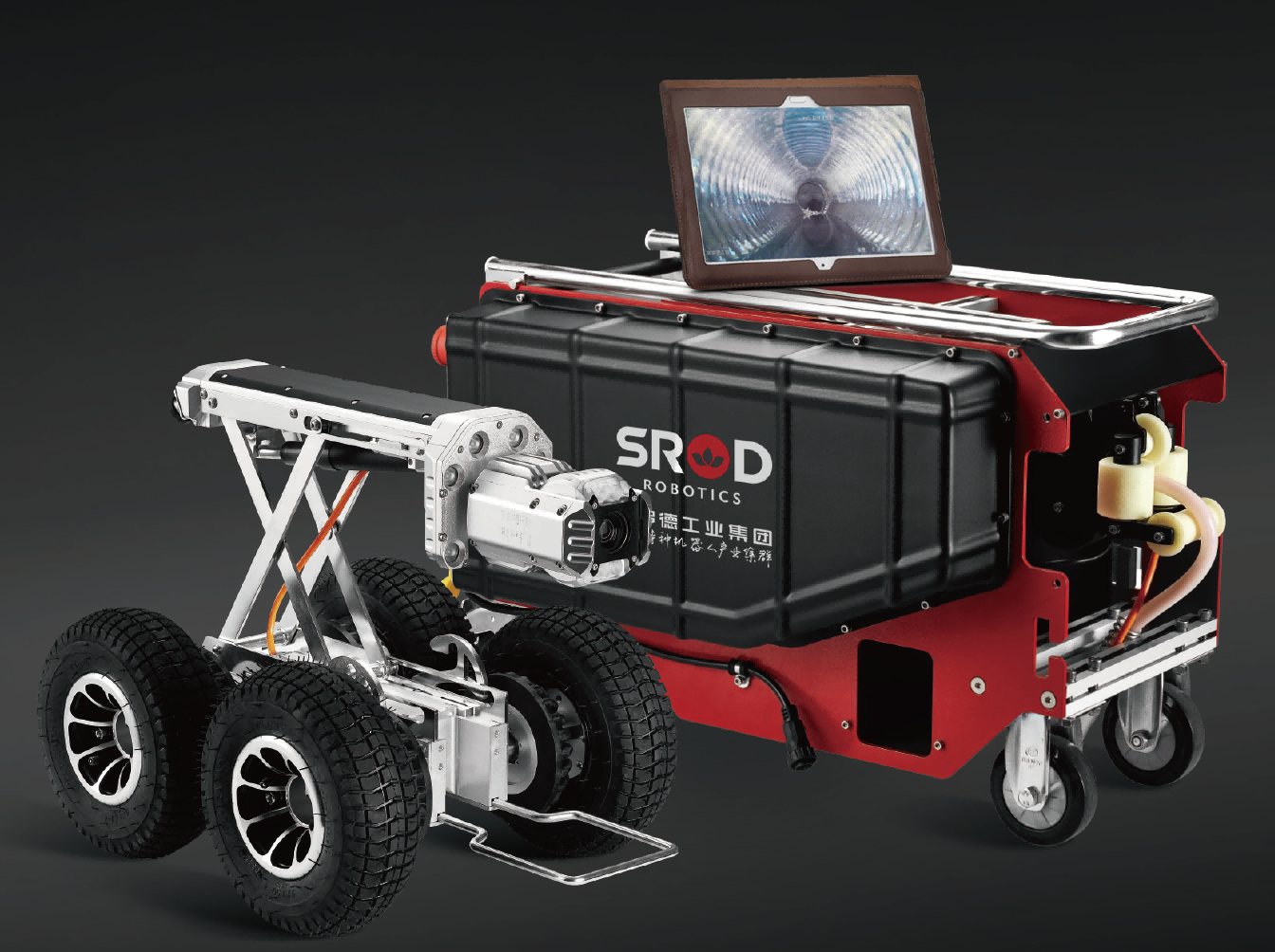

三、 S190管道检测机器人
S190管道检测机器人,是以智能轮式运动机构作为搭载平台,采用工业级高分辨率彩色摄像单元、运动姿态检测单元和智能控制影像录制处理终端,辅助强力照明光源和高精度计米线缆卷收装置,可进入管道内部进行视频录像、缺陷抓拍图片、记录缺陷位置信息及制作专业的管道检测报告。
产品特点:
l 采用模块化设计,安装简单,维护便捷、设备配件之间具备优越的互换性
l 平台化设计,车体可搭载拓宽支架或升降架,同时车体可更换不同大小的轮胎,满足不同管径检测的需要。
l 360º无死角管壁检测
l 厘米级高精度计米装置,准确定位机器人所在位置
l 十多年业内运动蜜蜂防水技术沉淀
l 前后同时采用高清信息采集摄像头
四、 E25C管道潜望镜

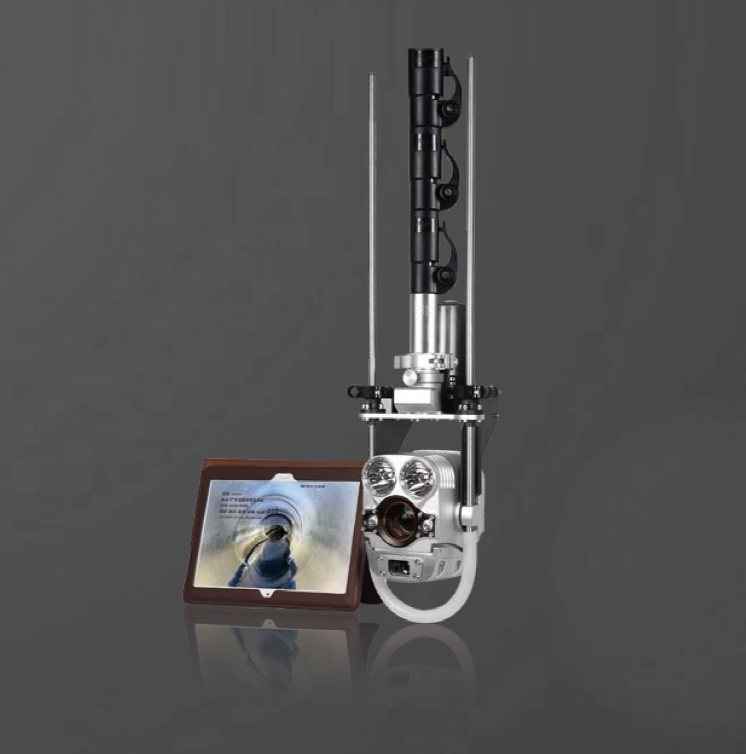

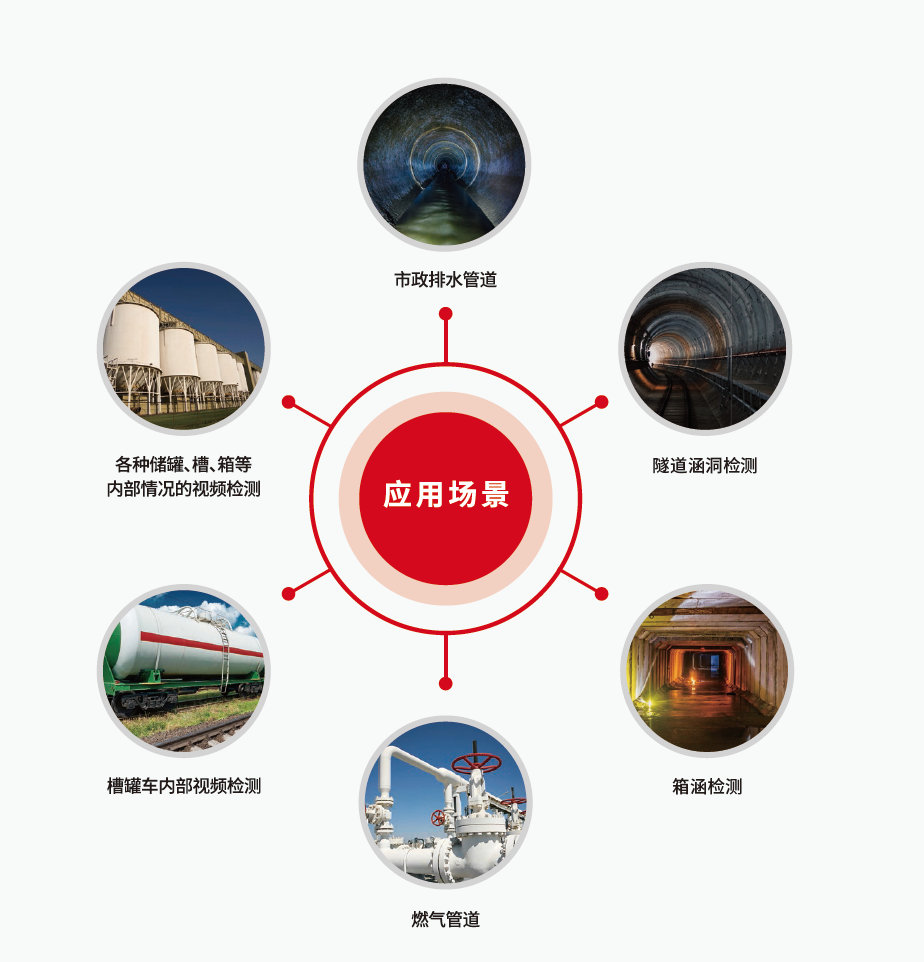

E25C管道潜望镜是一种极其实用、操作方便、功能完善的管道快速检测设备。在检测过程中,采用无线的方式将视频信号、缺陷位置信号传输到手持式控制平板终端上,用于容器罐体内部检查,市政排水管道快速勘察,隧道涵洞内部空间检测,槽罐车内部检测等。
产品特点:
l 高清影像头,像素高达210W
l 高精度激光测距,100m大量程,误差mm级别,可快速判定缺陷位置离井口的距离
l 采用无线的方式将视频信号、缺陷位置信号传输到手持式控制平板终端上
l 电动上下45º仰俯,一键复位
l 300倍变焦,高亮度智能复合光源,画面均匀,观测距离最远可达100m
l 采用IP68防护等级,具备一键除雾功能
五、3D声呐——管道流动性浮泥与管底硬泥检测仪

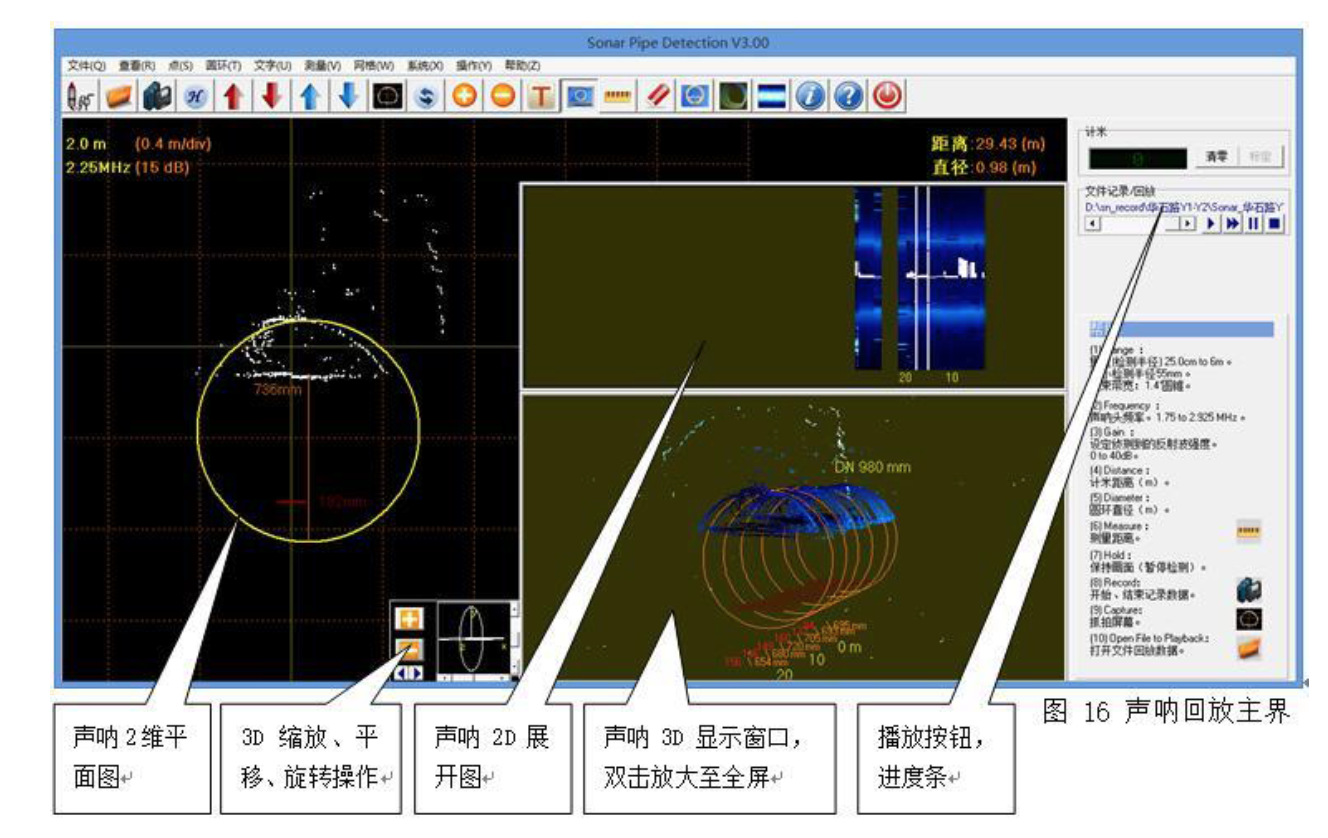

3D声呐检测仪是对流动性稀泥与沉积物测量的一套排水管道三维检测成像设备,主要由漂浮阀、摄像头、声呐头、控制电路箱、拖拽传感器等部件构成。具有管道内水下声呐环扫、2D成像、3D成像、管道直径识别、稀泥顶部深度识别、硬质沉积物厚度识别、自动间隔抓拍图片、全程录像等功能。广泛应用于市政管道监测、河道勘测、应急搜救等领域。

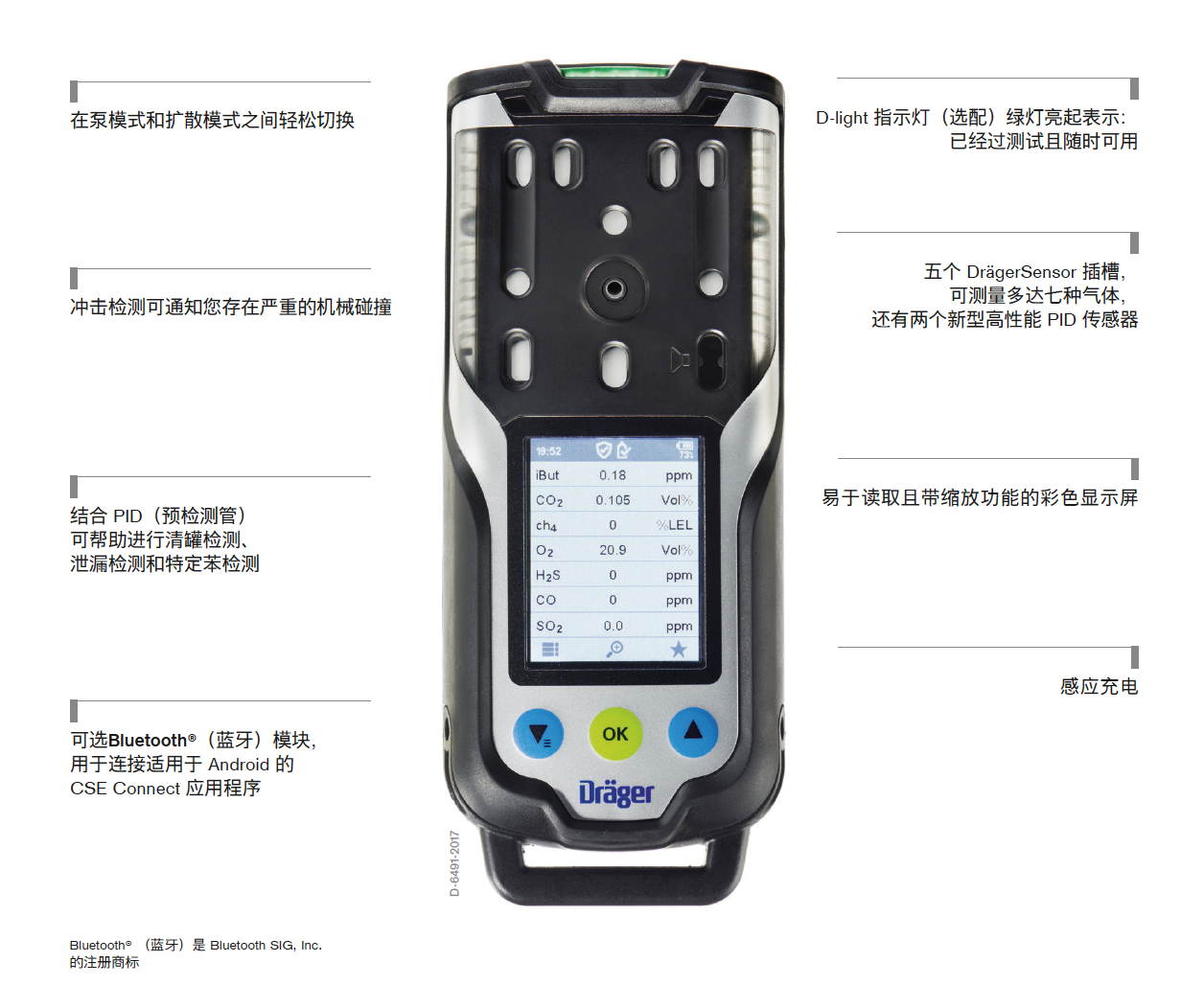

六、毒气检测仪
德尔格X-am 8000多种气体检测设备可以一次性检测1~7种气体,包括毒气、易燃气体、蒸汽和氧气等。
七、管线移动调查系统

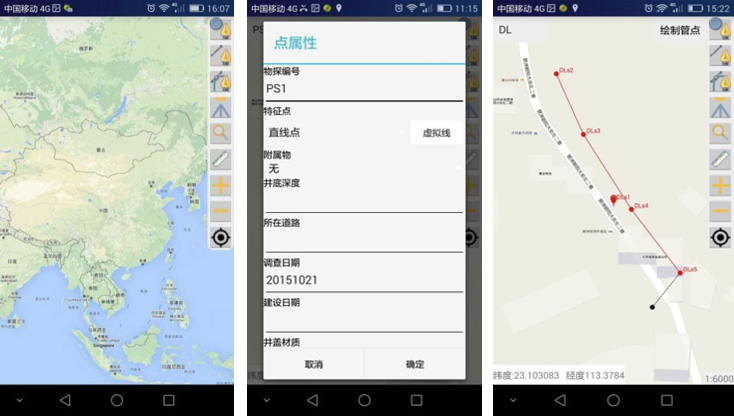

管线移动调查系统(简称管调通)是为了提高管线调查工作效率,实现内外业一体化数据采集模式而开发一套移动管线数据采集软件。系统采用Android studio1.3 开发工具,利用Arcgis android sdk-v10.2开发平台开发而成。系统具有如下特点:
1、内外业一体化,提高工作效率,传统外业记录在纸质草图上,晚上回到住地后再花大量时间进行数据录入,导致外业人员白天晚上都很辛苦;而采用手机记录数据,晚上回到住地后数据直接导入后就可以成图,这种内外业一体化的作业模式,极大减轻了内业工作量,也降低了内业录入数据出错的可能性。
2、系统提供了测量收点功能,采用了管调通,测量人员手机中就有管线探查数据,根本不用管线探查人员带测,测量人员直接去测量即可,节约了人员成本,另外也不用担心漏测管点的问题。
3、系统提供了 GPS 定位功能,同时可以加载 google 在线底图,在没有地形底图也能有大致参考,保证管线探查记录位置相对准确性。
八、地下管线数据处理系统
管线数据处理工作数据量大、内容多,同时涉及到物探、测量和计算机等多方面的知识, 是一项繁琐、复杂的工作,《Zyspps》,系统开发完成后,被成功应用到公司大小数百个管线普查或更新项目中,同时经过将近十年的不断更新完善,系统的图库联动性和录入、查错、成图、导出一体化处理流程大大简化了内业数据处理的复杂性和繁琐性。

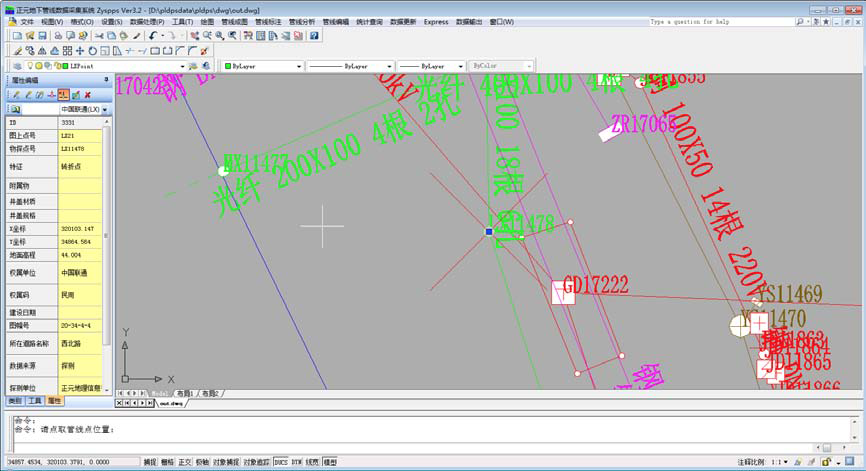

《Zyspps》是利用Visual C++ 和ObjectArx、ObjectZrx技术在AutoDesk AutoCad或中望CAD平台上二次开发而成,现可运行在 _AutoCad2008、AutoCad2016及中望CAD2020等平台上,主要功能如下:
一、 _强大的数据建库功能
系统可以根据需要以以下三种方式录入管线数据:
1、物探库过渡录入方式:此录入方式录入界面和外业记录表格格式一致,方便直观,便于前期大批外业数据的录入、查错和修改。
2、直接分离点线录入方式:此录入方式将物探数据直接分离为点记录和线记录,便于管线内业数据的后期处理和修改。
3、图库联动绘制录入方式:此录入方式通过图库联动的方式在绘制管线点和管线段图形的同时建立点线数据库。
二、 全面的数据查错功能
1、可自定义的数据查错方式:用户可自定义数据查错的种类和方式。
2、全新错误记录定位功能:用户只需双击错误提示行(在错误输出窗口中),既数据库可自动跳转定位到对应错误记录行(如果当前管种录入界面已打开)和管线图形中可自动跳到对应的管点和管线(如果当前图形已打开)。
三、 _快速的管线成图功能
1、改进的管线成图算法大大缩短了管线成图时间,适合对大批量数据进行处理。
2、三维管线成图和查询功能。
3、分管类、分图幅、自定义SQL条件查询成图功能。
四、 方便的图形、数据维护功能
1、图库联动:用户可通过管线图形直接对数据库进行查询修改。
2、库图联动:用户对数据库的修改可直接反馈给管线图形中,自动更新图形中的有关的符号、注记等相关属性。
五、 _灵活的自定义设置功能
1、数据录入自定义:用户可自定义数据录入的“管线类型”、“管线字段”、“管线特征”等设置。
2、管线成图自定义:用户可自定义管线成图的“图层设置”、“字体设置”,“线型设置”,“注记设置”,“图廓设置”,“扯旗设置”等设置。
3、管线成果表生成自定义:用户可自定义生成管线成果表样式和内容等。
4、界面自定义 。
