CrossOver系列探地雷达



用途：

l   混凝土检测

l   道路检测

l   地质调查

l   考古

l   伤损预测

l   环境评估

l   司法鉴定

l   公益事业探测



Ø  高速双通道 2D 探地雷达

ImpulseRadar 公司强力推出的 CrossOver® 探地雷达，是一种基于最新实时采样（RTS）技术的双通道 2D 雷达，为第五代雷达技术，目前市面上的雷达均为第三代技术的雷达，MALA的GX系列为第四代雷达技术。CrossOver®采用现代高度灵活的设计平台，适应性强，应用广泛范围，它可根据您的需求，通过两个主频天线采集数据，将基于RTS技术的探地雷达的能力发挥出其最大优势和最高水平，目前ImpulseRadar 公司专门针对中国的隧道检测推出了一款PLT600（天线频率600MHz）设备，专门用于隧道衬砌及仰拱的测试。



Ø  CrossOver® – 不仅仅是双频雷达

已经证明，基于RTS设计的 GPR 天线与传统天线设计相比，前者性能有了极大的改进（增加的动态范围、灵敏度和深度穿透）。与常规双通道系统相比，基于RTS 设计的单频系统的性能改进已经非常明显。ImpulseRadar的 CrossOver® 具有双通道RTS设计，将雷达设计带入更高的层次，进一步提高了测量的效率和质量。在保持高分辨率的同时，在整个深度范围内可获得最好的数据质量和清晰度，从而进一步提高可视化效果，以便更准确地选择兴趣（目的）点。



Ø  亮点

l   双通道：CO730(频率70和300MHz)、CO1760 （频率170和600MHz）、CO4080 (频率400和800MHz)

l   单通道：隧道专用PLT600 (频率600MHz)

l   灵活的数据采集和控制-智能手机/平板电脑 （Android App）

l   WiFi-通过智能手机/平板电脑无线数据采集 （Android App）

l   通过内部MiniSD卡进行数据记录-备份/数据保护

l   内置GPS (定时或定位)

l   支持外接GPS （NMEA 0183协议）

l   7~8小时电池持续供电 （仪器运行）

l   测试无速度限制 >100kM/小时

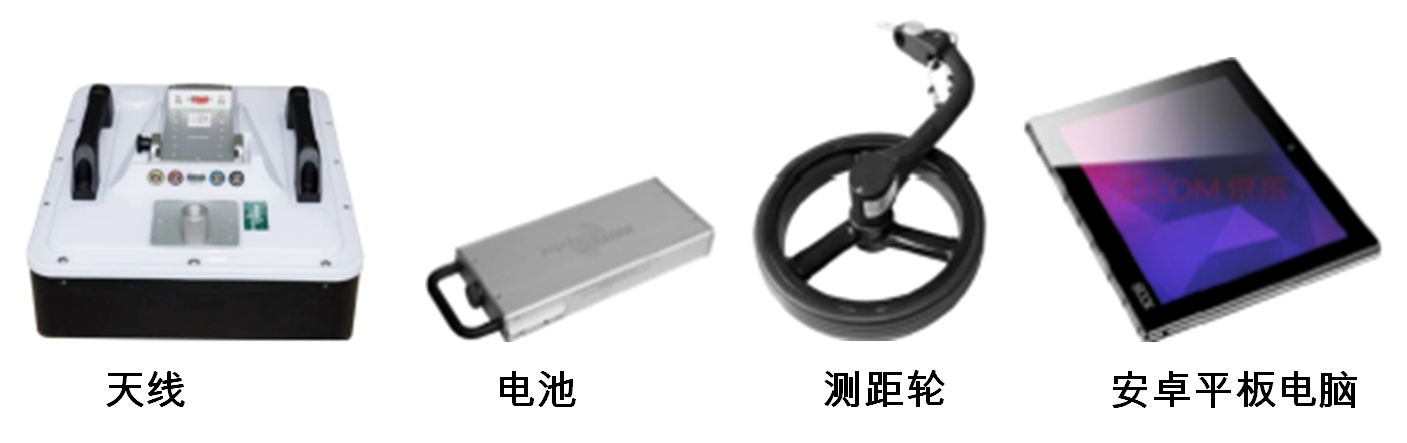

Ø  系统组成





l   天线（主机内置）+电池+测距轮+安卓平板电脑

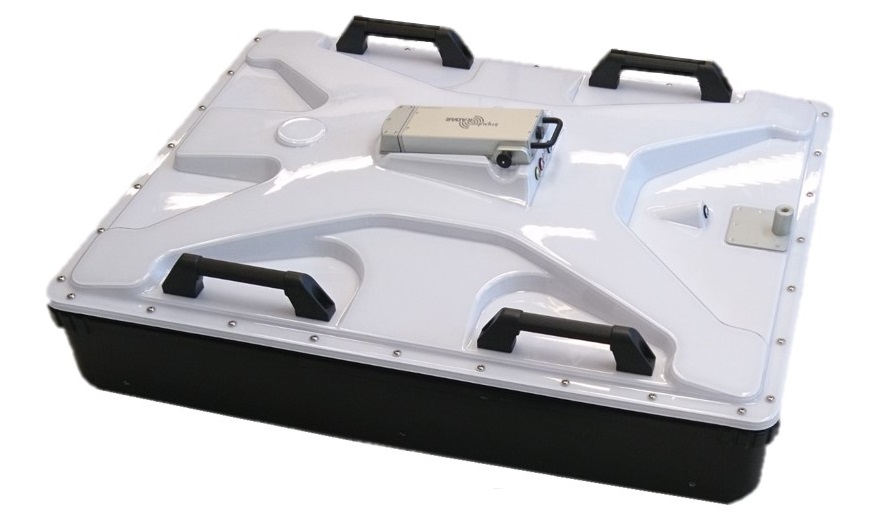

l   主机天线一体化的双频天线（隧道专用的PLT600为单频天线）

l   设计独特的测距轮，即使天线不完全按直线行走，距离系统也会按直线行进的实际距离触发

l   耐磨、摩擦系数小的滑行底板可最大限度保护天线

l   1分钟内即可完成所有的连接

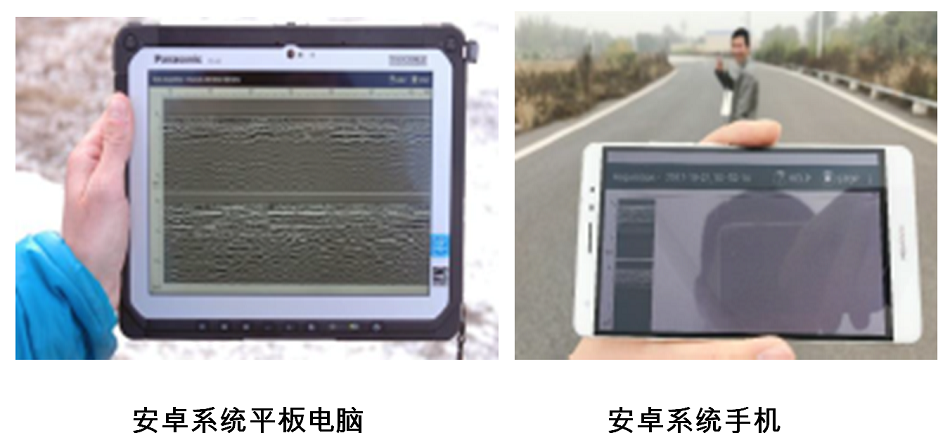

Ø  数据采集





l   灵活的数据采集和控制-智能手机/平板电脑

l   只用手指点击或滑动就可以完成全部的数据采集

l   点击屏幕即可以完成两个天线数据剖面之间的切换

l   空旷处WiFi的通信距离非严格测试可达250m，隧道内的WiFi的通信距离可达100m

l   采集参数简单易懂，设置少，30秒内即可完成参数设置并开始数据采集

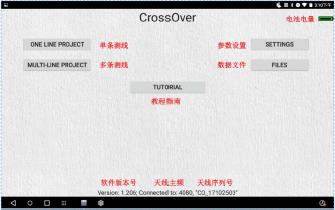

Ø  采集软件



l   界面友好，参数设置简单

l   采样点连续可调（数字信号）

l   测试深度自动根据波速和样点数计算并显示出来

l   叠加次数最低512次（采样间隔5cm时测试速度130公里/小时）

l   支持测距轮、时间及单点触发数据采集方式

l   可以自由打标记

l   数据位数可选16位或32位

l   一键恢复出厂设置

l   固件升级简单方便



Ø  各种天线技术参数



天线

天线	CO730	CO1760	CO4080	PLT600
频率	低频：70MHz； 高频：300MHz	低频：170MHz； 高频：600MHz	低频：400MHz； 高频：800MHz	中心频率：600MHz
尺寸	960× 760 ×270 mm	695× 445 ×205 mm	444× 350 ×194 mm	444× 350 ×194 mm
重量	20.2kg (包括电池)	9.5kg (包括电池)	6.35kg (包括电池)	5.35kg (包括电池)
探测深度	可达60m*	可达30m*	可达5m*	可达2m*

*深度范围取决于所研究的地面或可穿透材料的介电特性，这些深度数字仅供参考。当电导率增加时，深度范围将减少，这通常与富含粘土的土壤和较高的水分含量相关。



Ø  配件

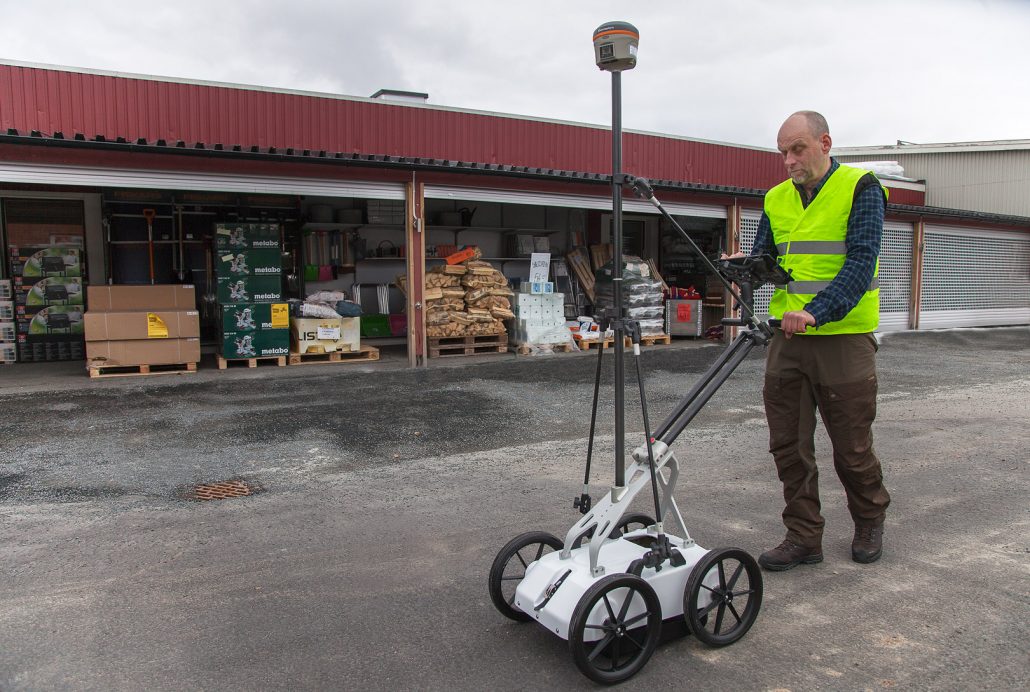

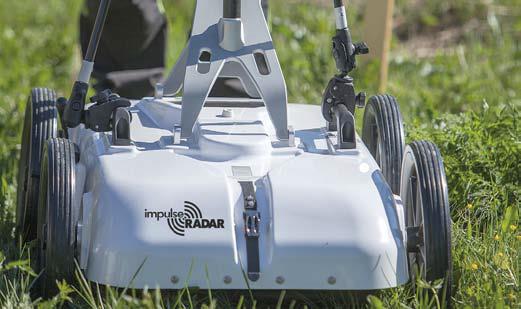

l   推车



推车

CrossOver^®推车提供了一种在各种表面上移动天线的有效方法，可快速收集2D GPR数据。把手组件完全可折叠，以减少物理占地面积，使运输和存储更加高效。推车可为外部RTK GPS 天线或全站仪配备固定位置。

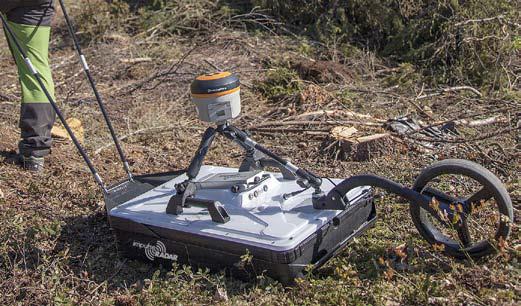

l   拖拉配件



拖拉附件

CrossOver^®拖拉附件和测距轮提供了一种替代推车的方法，可以在不易进入的区域或空间受限的地方采集数据。它符合人体工程学设计，即使长时间使用也能为操作员提供最大的舒适度。



Ø  选型建议

l   CO730（频率70MHz和300MHz）：适合于勘察专业用户。

用于地质勘察、隧道超前地质预报、仰拱等测试。

70MHz天线可用于40-50米大深度勘察或超前地质预报数据采集；

300MHz天线可用于15米深度内高精度勘察或超前地质预报数据采集、3米深度内隧道仰拱数据采集。

l   CO1760（频率170MHz和600MHz）：适合于大众用户及隧道专业用户

用于管线、隧道超前地质预报、衬砌及仰拱等测试。

170MHz天线可用于3-6米深度内管线数据采集、3米深度内仰拱数据采集、30米深度内超前地质预报数据采集；

600MHz天线可用于3米深度内管线数据采集；隧道初支、隧道二衬、2米深度内隧道仰拱数据采集。

l   CO4080（频率400MHz和800MHz）：适合于大众用户及道路养护用户

用于管线、道路结构病害及厚度等测试

400MHz天线可用于4米深度内管线数据采集；2-4米深度内路基病害；800MHz天线可用于2米深度内管线数据采集、道路结构病害和厚度数据采集。

l   PLT600（频率600MHz）：适合于隧道专业用户

用于隧道初支、二衬、仰拱等测试

600MHz天线可用于隧道初支、隧道二衬、2米深度内隧道仰拱数据采集
