数字式全景钻孔摄像系统

数字式全景钻孔摄像系统

型 号:DPBCS
原产地:国产
用 途:1.采用锥面镜专利技术,得到的是真裂隙的宽度。

数字式全景钻孔摄像系统(DPBCS)


概述:

数字式全景钻孔摄像系统是在中国工程院院士葛修润的指导下,由研究员、博导、加拿大卡尔顿大学访问学者王川婴教授经过多年攻关,自主研制完成的具有国际先进水平的可视化钻孔勘察设备,填补了国内在该领域的技术空白,是当今钻孔摄像技术发展过程中的一个里程碑。系统采用新颖的光学设计,创造性地实现了360°孔壁的全景观察、数字量测、孔壁图像的计算机处理和地质资料的统计分析,形成了直观的孔壁360°平面展开图和虚拟岩芯图,各项指标均处于国际领先水平。该系统获得过多项国家发明专利及软件著作权登记,其专利《数字式全景钻孔摄像装置》在第十三届全国发明成果博览会上获得了金奖,也于2006年被评为《全国杰出专利工程技术评审》预展项目。现已广泛应用于桩基检测、边坡勘察、锚杆锚索孔探察、检测混凝土浇筑质量、堤防隐患探测、水库渗漏探测、滑坡勘探、覆盖层探测、岩溶、地下洞穴、地下水资源勘探、灌浆质量检测、环境检测与评估等领域,近三十年来在国内外上百项大型工程中累计勘测深度超二十万米。在水利、土木、能源、交通、地质、矿山、环境等行业都得到了用户的一致好评。



产品用途:

Ø 发现影响工程安全的结构面

Ø 探明地下水活动及水文地质

Ø 检查裂隙充填、扩展情况

Ø 监测混凝土浇筑质量

Ø 超前勘探与预报

技术特点:

1. 采用锥面镜专利技术,得到的是真裂隙的宽度。

2. 整套系统实现智能化,深孔测试中全景探头升降实现自动控制,软件处理过程结构面可半自动化识别;

3. 集成控制箱采用低功耗嵌入式设计,软件基于C++ 设计,系统稳定可靠;配备外置锂电池,独立供电,可有效防止测试过程中因电力中断导致的测试数据丢失;

4. 充分考虑现场复杂的电磁环境,从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理,具备良好抗电磁干扰能力,确保系统稳定可靠和测试结果准确;

5. 采用凯夫拉丝纤维加铜芯线复合线缆,抗拉强度大于500KG,体积和重量大为减轻,现场运输方便;

6. 全景探头耐高温高压,密封强度可抗压30MPa,内部电子元器件最高耐温80℃。

7. 系统具有自校正功能,根据钻孔直径、走向、俯仰角以及磁偏角等数据,自动进行校准,保证测试结果准确可靠;

8. 现场检测过程实现实时监测与控制,可获取钻孔壁360°影像数据,该影像数据通常包含了环状孔壁影像、深度信息和方位信息;

9. 分析软件可将全景影像转换为全景图像,全景图像通常包括两种形式:钻孔壁平面展开图、虚拟岩芯图;通过全景图像中的方位和深度信息,可对图像中的结构面参数进行解算,主要包括结构面产状、隙宽、间距等,输出结果内容丰富、直观准确。

10. 测试设备体积小、重量轻,携带方便、便于操作;

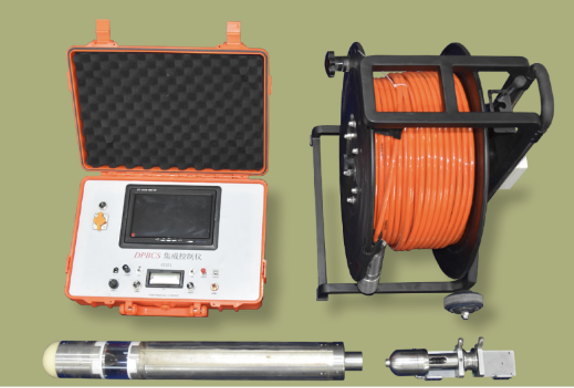

     产品组合图:


配套软件特点:

1. 全面兼容WindowsXP/Win7/Win8/ Win10操作系统;

2. 可进行结构面几何参数自动计算;

3. 可对图像进行调整优化;

4. 可对图像进行分段保存;

5. 界面友好,操作简单;

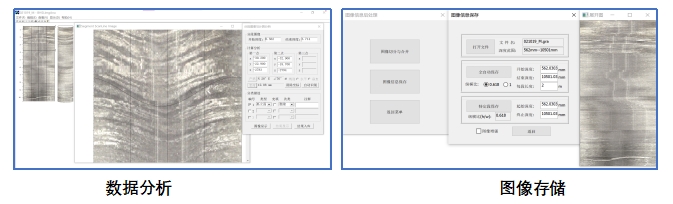

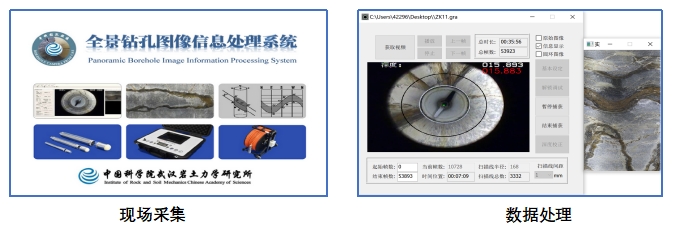

软件界面:

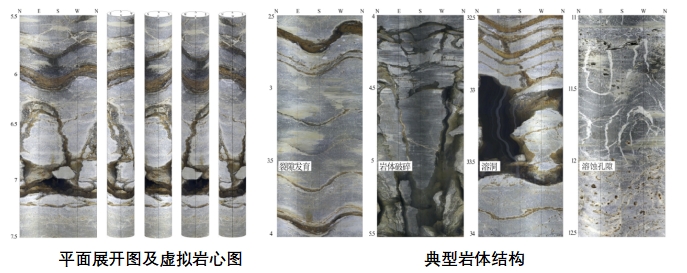

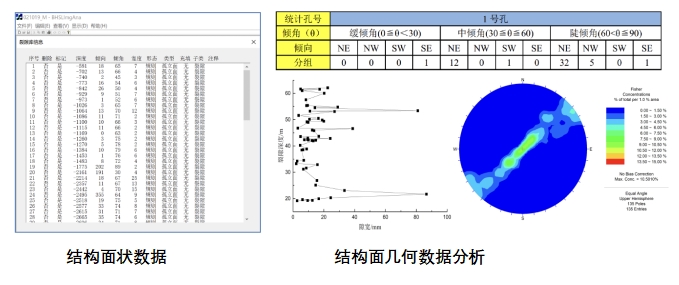

      测试结果展示:

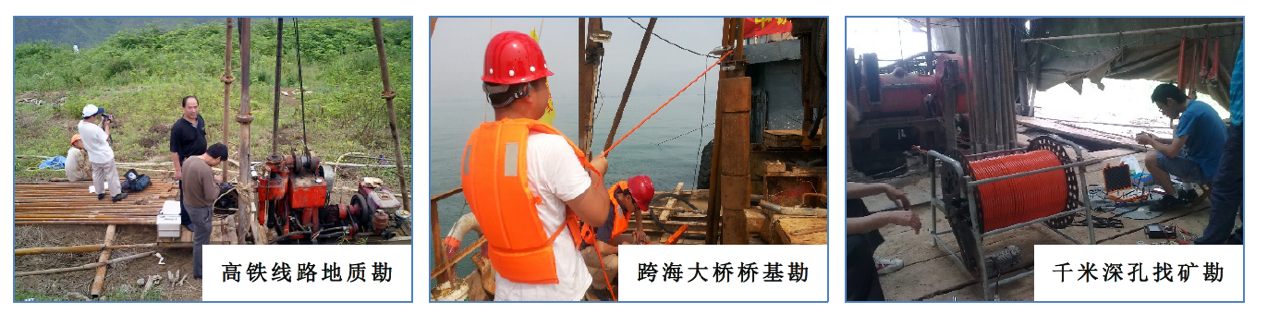

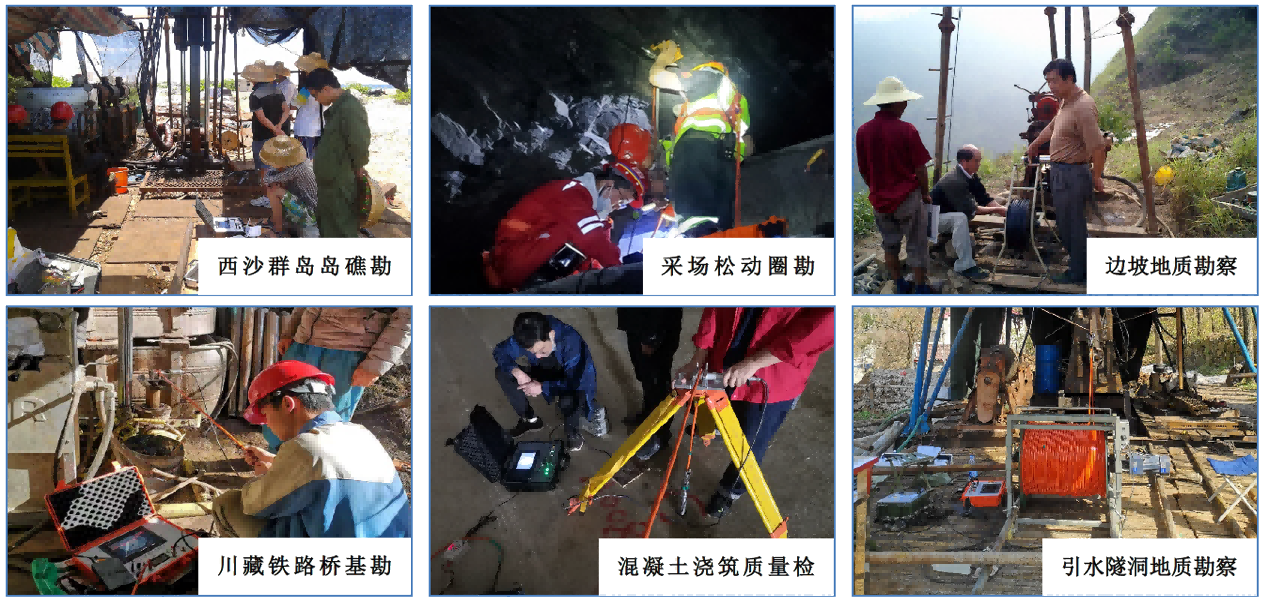

   现场测试图:


性能指标:

型号

DPBCS

CCD像素数

1920*1080

最大分辨率/mm

0.1

探头直径/mm

20/30/46/72(可定制)

测试速度

1.5m/min

彩色/bit

32

适用钻孔直径/mm

30~130(可定制)

最大测试深度/m

2000 (可定制)

记录方式

数字图像

输出方式

U盘导出

数据导出

USB

角度修正

内置电子罗盘

深度修正

深度编码器

工作温度

-2080

供电模式

外部锂电池≥8h

平面展开图

虚拟岩心图

裂隙几何参数计算

有,裂隙分析精度0.01m

图像无缝拼接技术

标准配置:

序号



规格型号

1

采集控制箱

1

DPBCS-CU300系列

2

全景探头

1

电缆100m

3

线缆

1

100m(可定制)

4

深度编码器

1



5

深度编码器连接线

1

3m

6

孔口支架

1



7

电源

1

5200MAh

8

电源充电器

1

12.6V 5A

9

扳手

2



10

数据导出线

1

或者U盘

11

拉杆箱

1



12

软件安装包

1

深孔配件:

序号



规格型号

1

电动绞车

1

300m以上线缆配备

2

绞车电源盒

1



3

滑轮

1

倾斜孔配件:

序号



规格型号

1

推杆

按需

1m或者1.5m/

2

推杆扳手

2



3

推杆与全景探头连接件

1



4

十字螺丝刀

1
