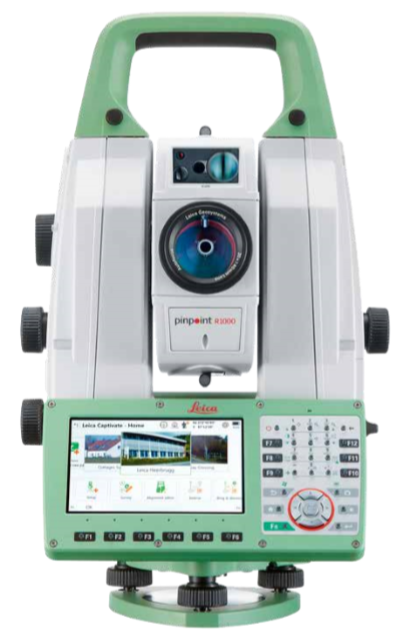

徕卡NovaTS60第三代超高精度全站仪
型 号:TS 60
原产地:瑞士Leica
用 途:通过ATRplus可自动连续检查广阔范围环境中反射目标,将抽象的点位数据转换为逼真的3D模型。从各个维度查看所有测量数据和设计数据。
徕卡NovaTS60第三代超高精度全站仪
型 号:TS 60
原产地:瑞士Leica
用 途:通过ATRplus可自动连续检查广阔范围环境中反射目标,将抽象的点位数据转换为逼真的3D模型。从各个维度查看所有测量数据和设计数据。
徕卡NovaTS60第三代超高精度全站仪
带您感受完美性能与体验
徕卡NovaTS60带您感受完美的体验
徕卡拥有200年的历史,创造了多个奇迹,引领着测绘技术的发展!今天我们赋予了第三代超高精度全站仪NovaTS60这款设备众多前所未有的创新技术,从而满足我们的客户对于完美测量的不断追求。我们使用TS60通过Captivate系统可让您身临其境般的进行测量,通过ATRplus可自动连续检查广阔范围环境中反射目标,最终完美的完成您的测量工作!
三维的操作软件
徕卡NovaTS60第三代超高精度全站仪运行着徕卡测量系统具有革命性意义的Captivate软件,将抽象的点位数据转换为逼真的3D模型。客户通过简单且容易操作的应用程序和熟悉的触摸屏技术,从各个维度查看所有测量数据和设计数据。不管您从事的是GNSS测量任务,还是全站仪测量任务,或者同时从事这两种工作,徕卡Captivate软件都可以通过简单的屏幕滑动即可在不同行业和应用中进行操作。
高效内外一体化
徕卡全站仪产品拥有丰富的行业解决方案,无论您是基础测绘还是工程测量,或者是检测监测,亦或是特种测量。我们都有合适的解决方案供您选择。
贴心而专业的服务
通过徕卡LCCC中国客户服务中心,我们可以快速准确的 帮您定位到经验丰富的专业人员,为您解决徕卡产品技术问题。你可以通过热线电话“400 670 0058”、微信公众号“徕卡测量系统”以及徕卡中文官网“www.leica-geosystems.com.cn”多种方式联系到我们。
徕卡NovaTS60带您感受完美性能
超高的测角精度
测角精度0.5"并保持着徕卡测量系统极其稳定的角度测量品质
s 超高精度级别仪器,可用于地铁、高铁、地标建筑等精密测量任务拓展
s 业务范围,提高企业的生产力
世界首台自动学习全站仪
你是否曾经在导线测量、多测回测角中遇到过反复学习棱镜的烦恼呢?
TS60采用全新的光斑分析法优化棱镜验证方法可以自动学习目标棱镜,让您不再将精力浪费在重复的学习棱镜工作中,一键助您自动识别有效棱镜,排除无效目标,自动完成学习,高效完成测量!
超高自动照准精度
自动化测量越来越被大众所接受,但唯有徕卡测量系统可以达到0.5" 自动照准精度
s自动与人工观测皆可保证成果的准确性
s提高自动观测通过率,提高外业效率
ATR plus超强锁定性能
在通视条件不好(雨雾天气)或者强光下,甚至长距离测量,全站仪都可以锁定棱镜完成测量
s测量人员花费更少的时间寻找棱镜
s减少外界强光、雨雾等对自动照准棱镜的影响
s一天即可完成更多的测量工作,节省外业工作时间
拥有更智慧的“大脑”
CPU是全站仪的大脑,TS60采用的是TI OMAP4430 1GHz Dual-core ARM® Cortex™- A9MPCore™处理器,是目前市场中“最强大脑”
sTS60运行复杂功能也流畅自如
s标配2GB内存,保证外业测量稳定性
拥有5英寸的WVGA屏幕
超大操作屏幕具有极佳的显示效果,享受更好的操作体验!
s客户使用一个更大的屏幕可以同时更清晰的查看界面
s通过3D浏览器直接显示目标在屏幕中心
s操作更方便,外业效果更好、效率更高
双相机系统
TS60具有500万像素广角相机与望远镜相机还有自动对焦功 能,创新测量流程,降低人工强度,提高工作效率
s“点击&转动”功能,在图像上进行点击,驱动仪器旋转并照准测量目标
s高分辨率图像,更加精确捕获较远处测量目标
超强动态显示
从仪器到手簿传输,拥有超过20Hz的传输速度、低延迟、WVGA视频流
s测量人员可以实时地查看全站仪所找的目标
s传输速度快,可以获取更顺畅的视频流
s更好地体验远程遥控测量作业,重新锁定目标,减少外业测量时间
徕卡NovaTS60带您感受奇妙的操作体验
超级时尚的Captivate外业软件
徕卡推出全新的Captivate用户界面,清晰、协调、效果显示更好
s使用该软件是一种享受,无任何专业术语
s客户日常工作愉快,不再困惑,遇到的问题也少
s会更加乐意去研究和发掘仪器的新功能
s这样软件会用得更广、更全面,用户可以节省时间
直观的主菜单
主菜单直接显示所有的作业和应用程序,可以“传送带”式的选择,甚至可以在主页中直接创建作业
s客户选择作业和应用程序变得更简单、更快速,一天可以多次使用不同的应用程序
s常用的可以放在前面,而隐藏不常用的程序,方便调用
s用户可以根据自己最适合的方式,定制主菜单界面
s使得日常的基本工作更加快速、简单、更有价值,大大节省了工作时间
逼真的3D浏览器
所有应用程序中的测量数据(点、线、面)、设计数据(线路、DTMs) 以及当前位置都可以通过2D和3D的方式进行查看
s极大提高了用户外业测量或放样的信心
s客户将会花更少的成本到现场检查错误
s3D浏览器数据更加出色 — 比任何2D方式更能反映实际测量任务
简单而强大的特征编码功能
在屏幕简单的位置很容易发现特征编码功能(编码、属性、线路)—以“特征编码框”显示需要的所有功能
s编码功能应用和线路作业变得极其简单、快速、强大
s可以自定义横断面模板,实现自动化测量,使得测量道路(河床、河岸)横断面更加容易
s大大节省外业的工作时间,提高生产力
徕卡NovaTS60第三代超高精度全站仪技术参数
角度测量 |
||||
精度1(Hz和V) |
绝对编码,连续,四重轴系补偿 |
0.5"(0.15mgon) |
||
距离测量 |
||||
范围2 |
棱镜(GPR1,GPH1P)3 |
1.5m至>3500m |
||
无棱镜/任何表面4 |
1.5m至>1000m |
|||
长测程模式2,4,512000m |
||||
精度/测量时间 |
单次(棱镜)2,5 |
0.6mm+1ppm/典型2.4秒 |
||
单次(任何表面)2,4,5,6 |
2mm+2ppm/典型3秒 |
|||
连续(棱镜)2,5 |
3mm+1.5ppm/典型0.15秒 |
|||
光斑大小 |
50m处 |
8mmx20mm |
||
测量技术 |
基于相位原理系统分析技术 |
同轴,红色可见光 |
||
图像 |
||||
广角相机和望远镜相机 |
传感器 |
500万像素CMOS传感器 |
||
视场(广角相机/望远镜相机) |
19.4°/1.5° |
|||
帧频率 |
高达20帧每秒 |
|||
马达 |
||||
直驱,压电陶瓷技术 |
转速/换面时间 |
最大180°(200gon)每秒/典型2.9秒 |
||
自动照准(ATR) |
||||
范围ATR模式2/跟踪模式2 |
圆棱镜(GPR1,GPH1P) |
1500m/1000m |
||
360°棱镜(GRZ4,GRZ122) |
1000m/1000m |
|||
精度1,2/测量时间 |
ATRplus测角精度(Hz,V) |
0.5"(0.15mgon)/典型3-4秒 |
||
超级搜索 |
||||
范围/搜索时间8 |
360°棱镜(GRZ4,GRZ122) |
300m/典型5秒 |
||
导向光(EGL) |
||||
工作范围/精度 |
5–150m/典型5cm,100m处 |
|||
一般参数 |
||||
机载软件系统 |
Captivate软件(含应用程序) |
|||
处理器 |
TIOMAP44301GHz双核ARM®CortexTM-A9MPCoreTM |
操作系统-WindowsEC7 |
||
自动对焦望远镜 |
放大倍数/焦距范围 |
30x/1.7m至无穷远 |
||
显示屏和键盘 |
5英寸,WVGA,彩色,触屏,双面 |
37个按键,带照明功能 |
||
操作3个无限位驱动,1个伺服对焦驱动,2个自动对焦按键,用户自定义快捷键 |
||||
电源 |
可更换内置锂电池,具有给电池充电功能 |
使用时间7–9小时 |
||
数据存储 |
内存/存储卡 |
2GB/SD卡1GB或8GB |
||
重量 |
包括电池 |
7.7kg |
||
接口 |
RS232,USB,Bluetooth®,WLAN |
|||
环境参数 |
工作温度范围 |
–20℃至+50℃ |
||
防尘防水(IEC60529)/防雨 |
IP65/MIL-STD-810G,方法506.5-I |
|||
防潮 |
95%,无冷凝 |
|||
1 标准差,依据ISO 17123-3
2 阴天,无雾霾,能见度40 km,无热流闪烁
3 1.5 m至2000m,使用360°棱镜 (GRZ4,GRZ122)
4 测量目标处于阴影下,阴天,柯达灰白板 (90% 反射率)
5 标准差,依据ISO17123-4
6 距离>500 m:精度4mm+2ppm,测量时间典型6秒
