土体钻孔剪切仪

土体钻孔剪切仪

型 号:
原产地:韩国ACE公司
用 途:通过测量钻孔内部的抗剪强度来估算原始土层的粘滞力和内摩擦角。

钻孔剪切仪





描述:

钻孔剪切测试仪将膨胀型剪切测试仪的头部插入到钻孔中所需的试验深度,并通过对剪切板给钻孔壁的一侧加载压力。加压剪切板使接触的土层固结,并且需要时间来完全排出水。加压剪切测试头通过连接的延伸杆从土层缓慢地拉出来测量剪切力。此时,拉出力(剪切压力)通过压力表测量,最大拉出力和由剪切试验头膨胀产生的垂直压力被记录下来。

一系列测试过程通过测量每个阶段的最大拉拔力来测量土层的剪切强度,无需在钻孔中更换和重新设置剪切测试仪,就可以增加孔壁测量位置处的垂直压力。通过记录X轴上的垂直压力和Y轴上的剪切力,应力包络图如图所示。此时,应力包络的梯度成为内部摩擦角,Y截距值成为粘着力。

完成测试后,移除压力,收缩剪切测试头并将其取回。

可以在钻孔中的不同深度处测量钻孔剪切测试。通常,测试从顶部开始并持续到钻孔不受干扰的深度。在某些情况下,测量是在剪切测试头在相同深度旋转90度的情况下进行的。



应用

通过测量钻孔内部的抗剪强度来估算原始土层的粘滞力和内摩擦角。



特征

·钻孔剪切试验可以在短时间内测量土层的剪切强度,分离内部摩擦角和粘滞力。由于体积小,重量轻,一个人可以在现场进行测试。

·试验可以在钻孔的不同深度完成。

·可以测试由于样品受到干扰或岩芯回收困难而无法通过实验室测试容易地获得数据的情况。



部件

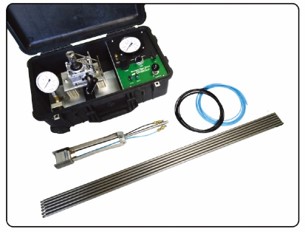

BST-75型钻孔剪切仪由以下部件组成。

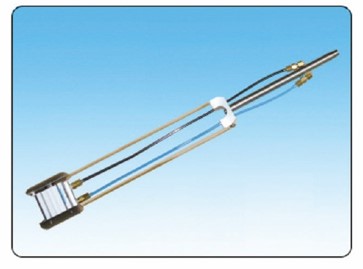

Cylinder型

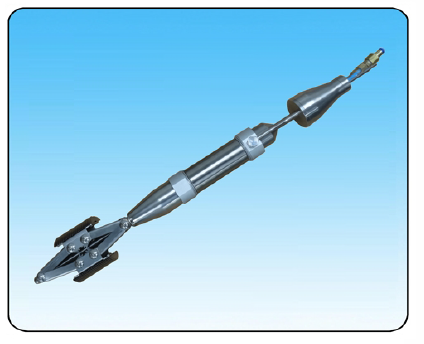

 Jack型  测试头

产生垂直压力和拉出力,紧密接触孔壁。如果钻孔较大,建议使用Jack类型。




 拉出组件

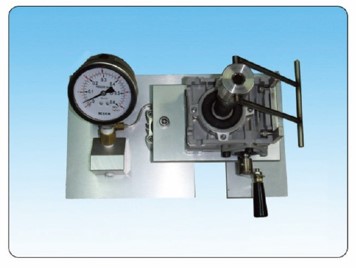

它通过固定连接到测试头的延长杆产生拔出力,并通过转动手柄将其拉出来进行测量。

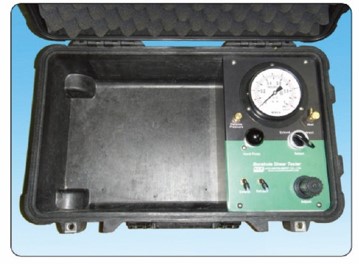

 读数装置

它通过手动泵或脚踏泵将气动压力加载到测试头并产生垂直压力来进行测量。




延长杆&气管

它们是根据测试深度产生垂直压力和拔出力的标准组件。



技术参数

型号

BST-75

读数装置

水平压力装置

量程

1.0 MPa

分辨率

0.02 MPa

压力装置

手动泵、脚踏泵

垂直压力装置

量程

0.6 MPa

分辨率

0.02 MPa

压力装置

通过减摩器杆的拔出压力

最小拔出力

0.034 mm/ 循环

测试头

尺寸

Φ70 x 52mm

最大压力

1.0 MPa

最大延伸距离

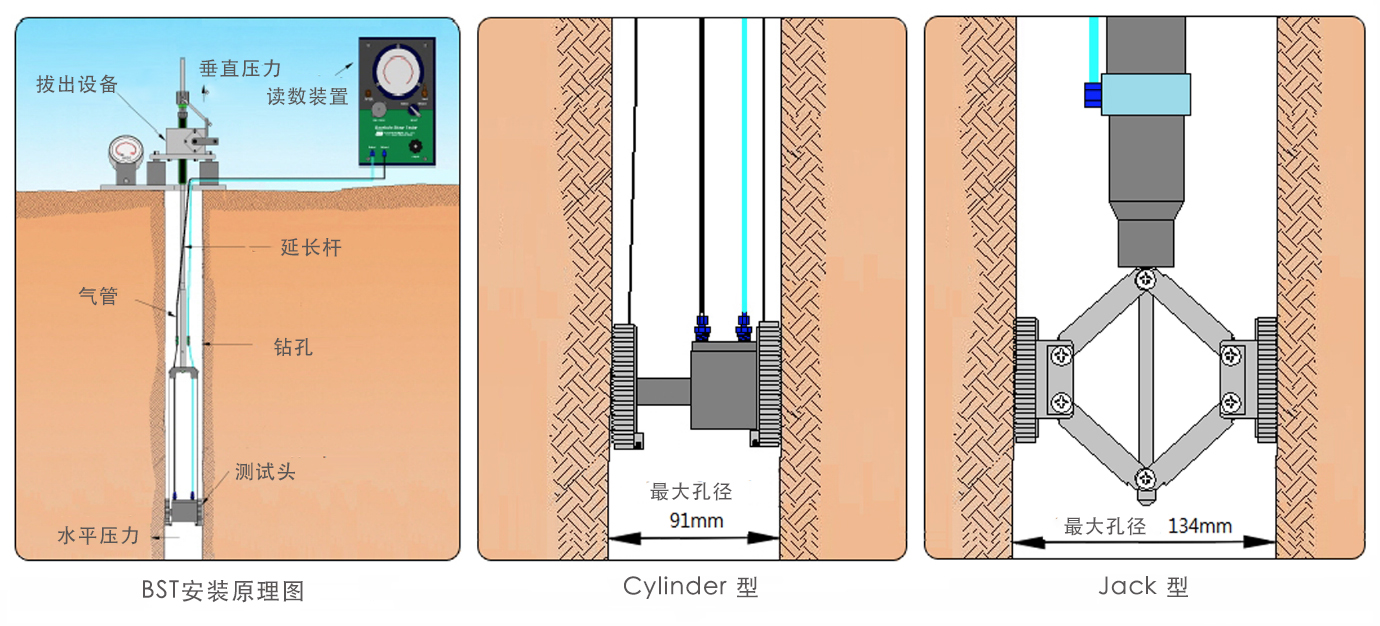

Cylinder型:

91mm

Jack 型:

134mm

软管

工作压力:2Mpa(接长:黑色,收缩:蓝色)接触式接头Φ4mm

材料

不锈钢,铝制

运输箱

ABS 箱 测试头包

配件

延长杆

Φ10 x 1000mm 不锈钢杆 (标配 : 20m)

气管

Φ4mm 工作压力 : 2MPa

标准长度:2芯(每根20m)

脚踏泵

1.0 MPa

注意:Jack型测试头需要单独采购。

 [直流电空压机]

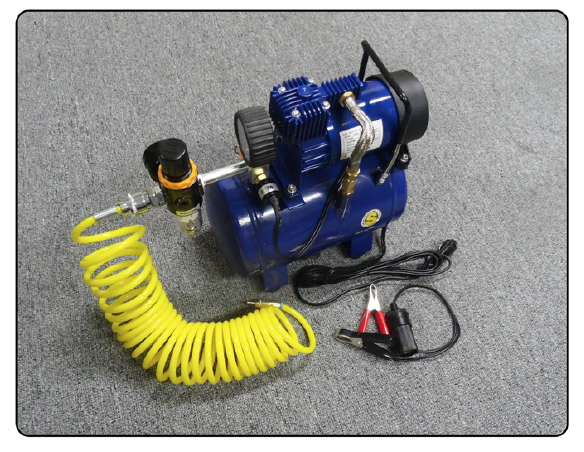

可选的3L电动空气压缩机和DC 12V调节器是手动泵和脚踏泵的替代品,通过调节器调节,可以非常方便地向剪切测试头施加压力。

为了在现场进行稳定测试,我们建议使用容量更大的DC12V电池,例如汽车电池(超过50A)。
