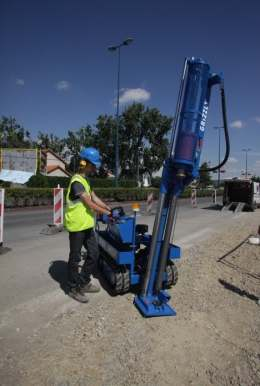

GRIZZLY®履带车式重型动力触探仪

GRIZZLY®履带车式重型动力触探仪

型 号:GRIZZLY
原产地:法国Sol-solution
用 途:压实度控制和土质勘察恒定能量重型动力触探

GRIZZLY®履带车式重型动力触探仪




l  压实度控制和土质勘察

l  恒定能量重型动力触探仪

l  整套系统由SOL SOLUTION设计和研制





技术特征

l  铁砧重量:63.5kg——下落高度:76cm

l  1m杆,直径32mm ——配备 20 cm²固定的或损失的锥头

l  锤击频率可在2030/分钟调节

l  自推进并且装有履带

l  带有电子开启或者反冲的14HP汽油发动机

l  液压上下移动和杆调节(竖向和横向)

l  探杆、锥头等的存放隔室

l  深度和每次加杆自动停止系统

l  数字式击数显式屏

l  可拆卸的、可量测的以及连续深度记录传感器

l  闪烁报警灯,投影机和火塞器插座

l  嵌入了GPS自动记录数据

l  嵌入了IT系统可以直接读出贯入图

l  数据处理软件



操作

为了进行压实度的控制,每击贯入深度(以mm为单位)与数据库中的数据进行对比,数据库中的数据基于土质的类型(土质分类)、含水量、要求的密实度(%OPN或者OPM)。

嵌入的软件自动进行了异常计算。

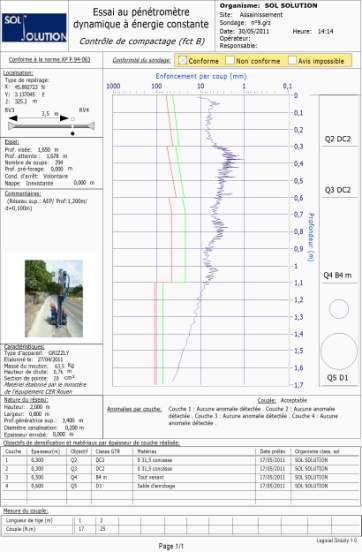

对于土质勘察,贯入图可以根据动阻力(MPa)和每10或者20cmN10或者N20)锤击数画出。地质断面图(数据库中有)可以链接到贯入图。






GRIZZLY®履带车式重型动力触探仪:容易使用并且有效

强大的液压探杆起拔器(11吨)整合到了锤子中(无需附加工具)。

杆液压倾斜调节系统(垂直和水平)使得整套系统能快速安装。

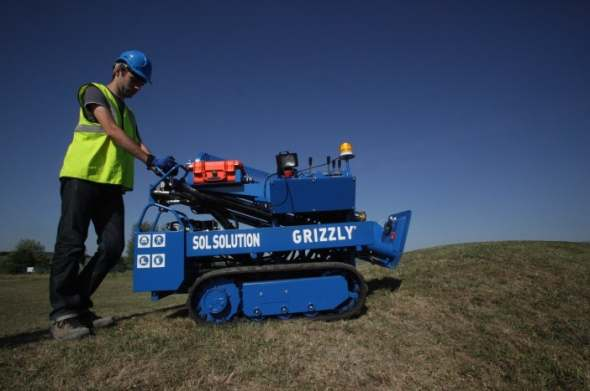

由于装有最好的履带,GRIZZLY®可以进入任何地形。

在多山的地形上是非常稳定的,因为它的重心很低(履带的宽度没有超过机器的最大宽度)。




尺寸:长1.9m x 0.89m x 1.25m(折叠)

重量:800kg

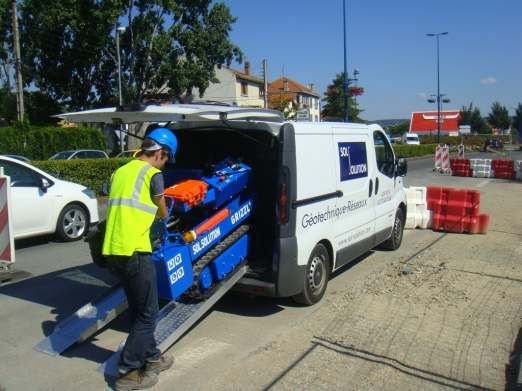

GRIZZLY®可以方便地装入到一个商务车中。



GRIZZLY®适用的标准和监管要求包括:

NF P 94-063 – 压实质量控制 恒定能量动力贯入方法.

NF P 94-115 – 土质勘察和试验动力圆锥贯入B型探测

NF EN ISO 22476-2 – 土质勘察 岩土工程试验动力触探试验 – DPSH- B

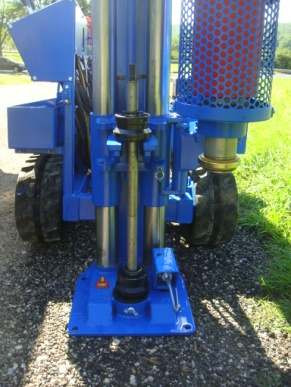

完整的探杆起拔器

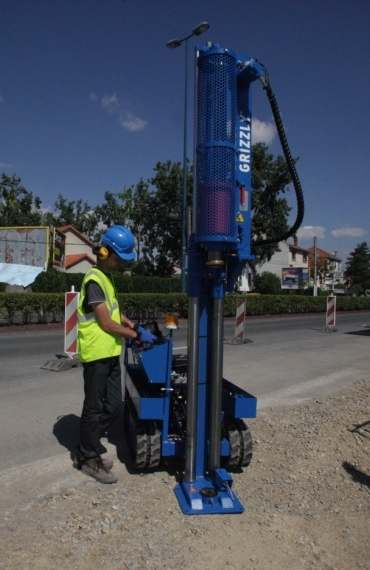

倾斜

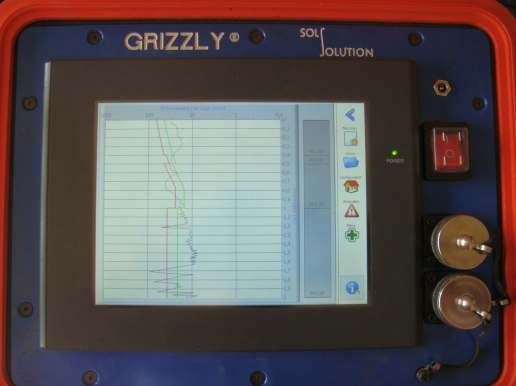

防水触摸屏



可选项

扭矩扳手控制土和探杆侧面间的过分摩擦。

带有螺旋钻(直径63mm)的钻进工具,用于土质勘察。

标准贯入试样圆锥取样器(NF P 94-116NF EN ISO 22476-3标准)。
