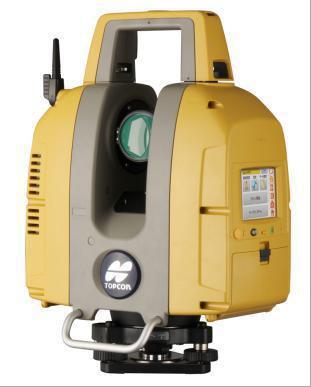

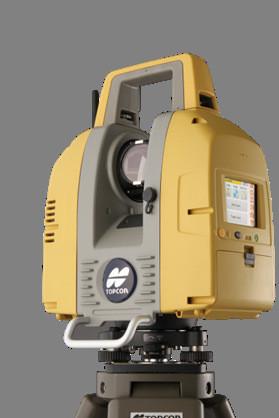

GLS-2000

三维激光扫描仪



高精度、多功能、智能化的完美统一

●360°全圆扫描，简单方便图形化的机载软件

●五种扫描模式，满足各种不同应用需求

●自动量取仪器高，SD 卡记录数据

●"Precise Scan Technology II" 高质量点云抑噪技术

●测距精度 3.5mm/150m（长距模式），测程 350m

●简单智能的高精度点云拼接方法

●ScanMaster 软件高效处理海量点云

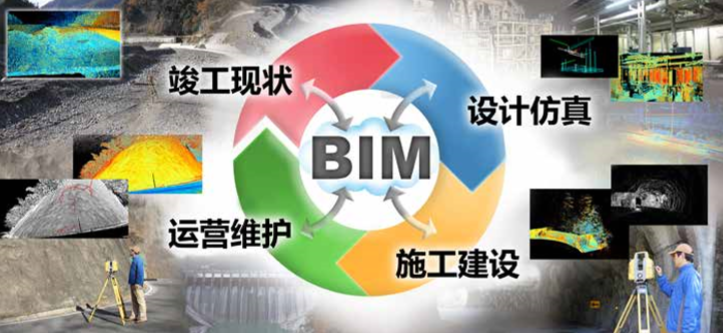

应用范围覆盖所有 BIM （建筑信息模型）领域



多种功能，提供简单、稳定和安全的作业方式



两种激光等级可选（3R 级激光或1M级激光）

GLS-2000配备3R级和1M级两种不同功率的激光。根据不同现场的实际情况，选择合适的激光等级，进行安全、高效的扫描作业。



广角/长焦双数码相机

GLS-2000配备了两个数码相机，一个是视场角为170°五百万像素的广角相机，另一个是视场角为8.9°同轴的五百万像素长焦相机。广角相机可以快速获取周围的影像数据，长焦相机则可以拍摄到目标物的详细信息。



支持多种点云拼接方式

GLS-2000支持多种点云拼接方法。针对各种不同的扫描现场情况，都可以简单快速准确地完成多个测站之间点云数据的拼接。

•连接点法

•测站后视法

•形状匹配法



世界上首款“自动量高”扫描仪

GLS-2000 配备了独特的自动量取仪器高的功能，只需轻轻一按键就可以精确地测量仪器高，极大地提高了点云数据的测量精度。



360°全圆扫描

GLS-2000 具备水平360°和垂直 270°的全范围扫描能力，可以轻松获取较难获取的点云数据，例如建筑物内部、桥下跨梁、高塔等物体。GLS-2000 这一超强的能力可以满足各种工程项目的需求。



简单方便图形化的机载软件

GLS-2000可以直接在仪器上进行扫描操作，无需连接 PC电脑或野外手簿。其彩色图形化的机载软件操作简单方便，可将扫描数据直接记录到SD卡中，使得野外扫描作业轻松高效。

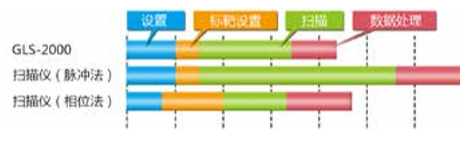

速度、精度、测程的均衡搭配，达到扫描作业的最佳效率



高效的扫描理念、更快的扫描速度



更快速、更精确的脉冲法测量技术

脉冲法测量技术提供高质量低噪声的点云数据，Topcon 采用“超高速直接采样技术”进一步增强了脉冲法测量技术的细分处理，从而达到更快速、更精确的测量要求。



点云间隔（10m处）	扫描时间*
25mm	大约55秒
12.5mm	大约1分50秒
6.3mm	大约7分45秒

*高速模式



扫描距离长达350米

GLS-2000 提供从短距离扫描至长距离扫描等五种可选的扫描模式。例如工厂和室内可选择短距的扫描模式，建筑物和大型构件可选择长距离的扫描模式。



高速扫描极大地提高作业效率

GLS-2000 实现了高速激光扫描，其快速稳定高效的扫描性能贯穿于整个工程项目的始末，极大地提高整个工程项目的生产力和效率。



Precise Scan Technology II 技术

Precise Scan Technology II高质量点云抑噪技术极大地改进了点云数据的质量， 提高了点云数据的性噪比和精度，简化了点云数据处理的工作量。



五种扫描模式

GLS-2000提供了：长距模式、近景模式、高清模式、高速模式、安全模式等共五种不同测程的扫描模式。在任何扫描环境下，它都能够快速、高效、准确地完成扫描作业任务。

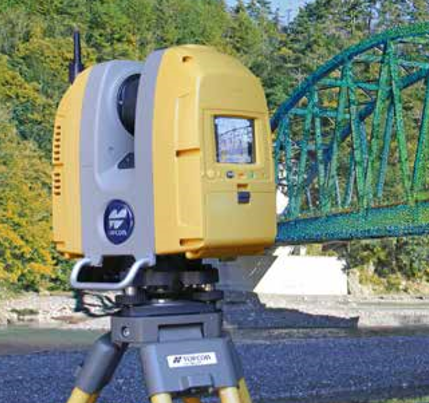

大型结构件扫描观测

扫描数据可以早期及时检测到大型结构件（如：桥梁、塔、堤坝等）的恶化区域，有助于进行维修和加固。3D数据可以用来量测损坏区域几何形状和尺寸，计算维修所需材料的体积。周期性的定期扫描监测是防止大型结构件坍塌的有效手段之一。



室内设施的扫描建模

GLS-2000可以在不影响设备正常运行的情况下快速扫描采集到高精度的3D点云数据，生成管网线路或者设备的3D模型，用于工厂设备的改扩建和搬迁。GLS-2000提供了近景模式的扫描方法，采用安全的1M级激光，可以在那些激光受限制的区域进行正常的扫描作业。



五种可选的扫描模式

扫描模式	扫描距离			不同扫描模式可测量的参考对象
	反射率
	9%	18%	90%
高清模式	-	40m	100m	高清晰物体 ，考古遗址 ，古建筑物等等
高速模式	-	90m	210m	事故调查 ，灾害预警，短期工程项目等
安全模式	-	90m	210m	步行街、激光敏感区域等
长距模式	-	150m	350m	高大的建筑物，大型建筑工地 ，体积测量等
近景模式	40m	-	-	低反射率物体 *

* 指潮湿、有积水或者反射率很低的物体表面。





GLS-2000

技术指标

型号		GLS-2000
扫描单元
类型		脉冲法
距离测量模式*		高清模式	高速模式	安全模式	长距模式	近景模式
	90%反射率	100m	210m	210m	350m	-
	18%反射率	40m	90m	90m	150m	-
	9%反射率	-	-	-	-	40m
	激光	1064nm
激光等级		3R		1M	3R
扫描分辨率
	光斑大小	Ø≦4mm	Ø≦11mm
		1~20m	1~150m
	点间距	最小3.1mm（10米处）
	最大点数	H：20,268点/列（360°），V：15,202点/列（270°）
扫描速度		最大120,000点/秒
视场角		H:360°/V:270°
角度精度		H:6”/V:6”
距离精度		3.5mm()	3.5mm()	4.0mm()	3.5mm()	3.5mm()
		1~90m	1~110m	1~110m	1~150m	1~40m
表面精度
		1~90m	1~110m	1~110m	1~150m	1~40m
仪器高测量
	测量范围	0.3~2.0m
	测量精度	3.0mm（使用专用反射片）
相机单元
视场角		广角相机：对角线170°
		长焦相机：11.9°（H）×8.9°（V）
像素		广角相机和长焦相机均为500万像素
倾斜传感器
类型		液态双轴补偿器
补偿范围		±6’
显示单元
类型		3.5英寸VGA彩色触摸屏液晶显示器
其他
激光对中		光斑大小Ø1mm(1m)/Ø4mm(1.5m)
影像对中		放大范围：1m
端口
卡槽		SD卡（Class6SDHC或者更高版本）
电源
电池		BDC70
容量		5240mAh/1块，共4块
标定电压		7.4V/1块，共4块
工作时间		2.5小时/4块(连续扫描)
物理特性
尺寸		228(长)×293(宽)×412(高)mm（带手柄和基座）
仪器高		226mm（从仪器基座底部到仪器中心位置的距离）
重量		10kg（含电池和基座）
工作环境
工作温度		-5~+45℃
存储温度		-20~+60℃
防尘防水		IP54(JISC0920,IEC60529)

* 因气象条件和大气稳定性等外界条件的变化有所差异



标准配置

•GLS-2000扫描仪主机

•BDC70电池×4

•CDC68A电池充电器×2

•EDC113电缆线×2

•仪器箱

•干燥剂

•清洁布

•SD存储卡

•SD存储卡盒

•工具包

•标靶贴片

•中心标靶

•使用说明书

•质保认证
