SPTMAN  标准贯入试验锤击能量测试仪

SPTMAN 标准贯入试验锤击能量测试仪

型 号:SPTMAN
原产地:英国JFTS
用 途:该系统的核心是一款坚固耐用的便携式固态存储器分析仪。该系统配有一个直径为54mm的标准SPT杆,以及一个增加保护功能的防水携带箱。 试验采用易于操作的菜单显示,使锤击能量和能量比实时显示。

SPTMAN

标准贯入试验锤击能量测试仪

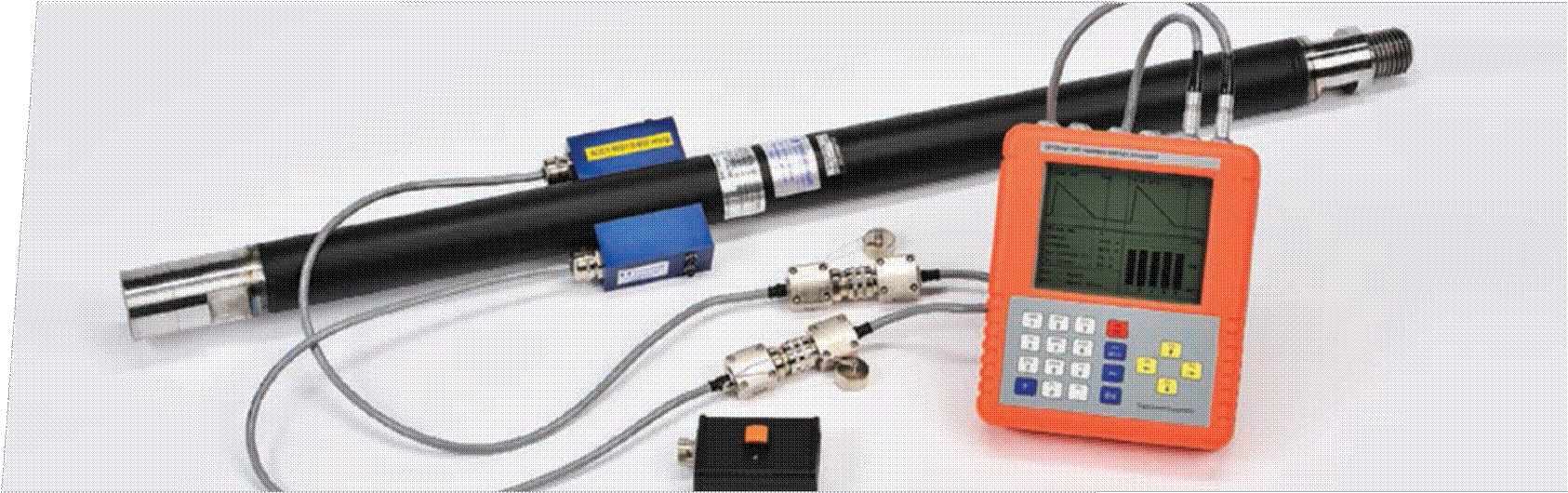

SPTMAN是一款易于使用的便携式系统,用于计算锤击能量。

SPTMAN系统测量从击锤传递到钻杆的实际能量,并通过与理论势能的比较来计算锤击能量系数。

该系统的核心是一款坚固耐用的便携式固态存储器分析仪。该系统配有一个直径为54mm的标准SPT杆,以及一个增加保护功能的防水携带箱。

试验采用易于操作的菜单显示,使锤击能量和能量比实时显示。



系统服务和校准

现在建议对所有标准贯入仪测试(SPT)系统测量SPT锤击能量。

BSENISO22476-3规定,如果N值将用于基础定量评估或结果比较,则必须知道锤能比,并提供校准证书。

规范也建议每六个月要做一次标定。JFTS建议在每次开始一项大合同时做一次标定是很好的做法。

有关更多信息,请访问我们的SPT锤校准服务页面的链接。



主要特点

•瞬时锤能测量和传递系数计算

•坚固轻便的系统

•存储超过700个结果

•符合BS EN ISO 22476-3 ASTM D 4633-10规范要求

•背光LCD屏幕,可在黑暗环境中工作

•提供James  Fisher测试服务校准服务



软件

SPTMAN分析软件作为标准配置提供,并适应用户友好、基于Windows的平台,用于下载数据、分析结果和生成校准证书。

证书包括力、速度、加速度和位移图,以及测量能量、理论能量和能量比。还可以显示钻机和现场的全部详细信息。



工作原理

SPT锤的能量测量方法是基于波在长弹性圆柱中的传播。当SPT杆受到落锤撞击时,杆截面变形(扩大),并且该扩大沿着桩向下移动到杆的底部,在那里反射回来。

通过测量杆在一段时间内的轴向应变并将杆的模量和横截面考虑在内,计算传递给杆的力:F(t)=AaxEaxEm(t).测量部分的质点速度是通过一段时间内加速度计的积分来确定的。

通过力和速度数据可以确定钻杆的能量:E(t’)=t∫0F(t)v(t)dt





SPTMAN主机

特点

现场能量测量

包括用于现场验证的标准能量检查装置

日光下也可视屏幕

坚固的轻型设备,带防水接头,可触摸的大键盘,

带手套也可操作

低功耗,电池寿命长

快速启动和断电的闪存

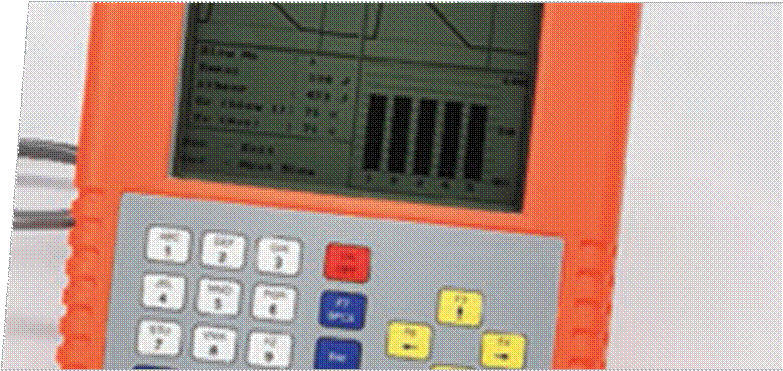

键盘

密封彩色编码和全字母数字键盘,触觉和音频反馈

工作温度

0+50

显示

单色液晶显示器,背光对比度键盘可调显示区122mmx77mm防护性抗反射玻璃

采集

2通道,16位采集,100kHz采样率,两个通道上的预触发,自动测距增益功能

频率范围

0Hz5000Hz

存储

700+个结果,每个桩3个数据集,包含完整的桩头信

息,包括现场、测试编号、跌落高度、跌落重量和日

/时间戳。

显示

加速度v时间力v时间

能量测量占理论值的百分比

精度

±2%锤击能量

电源

电池:1.2V镍氢可充电AA电池自动关机和电池指示灯

电池寿命

充满电,可工作8小时以上

充电时间

大约6个小时

充电

用于100110250AC输入的外墙插入式充电器

(涓流充电)

用于12Vdc输入的外部雪茄插入式充电器(快速

充电)

尺寸

218mmx187mmx55mm

重量

1.35Kg



仪器杆

类型

以满足客户要求-通常为BW/NW/AW

长度

取决于直径-通常为1

加速度计

210000g“冲击”型,带ICP电源

应变计类型

接头

带坚固卡口接头的3M连接线



我们提供的所有设备均完全按照英国国家标准进行校准。



SPTMAN用户培训

我们为从JFT购买的所有设备提供全面的培训。我们的培训课程由我们的内部专家创建和领导,为您提供安全、高效和自信操作设备所需的技能和知识。

我们在英国提供课堂和现场培训、海外现场培训和虚拟课堂培训。无论您的需求或技术经验如何,我们都可以为您的需求提供正确的培训解决方案。
