CPT-Pro处理和解释软件

CPT-Pro处理和解释软件是新设计的基于微软的CPT数据处理、解释和演示软件，用于所有CPT相关的办公任务。用户友好的程序结构是面向项目的，并且在其它特征中，可以在一个简单的步骤中编辑项目变量，例如地面高程、坐标和地下水位。

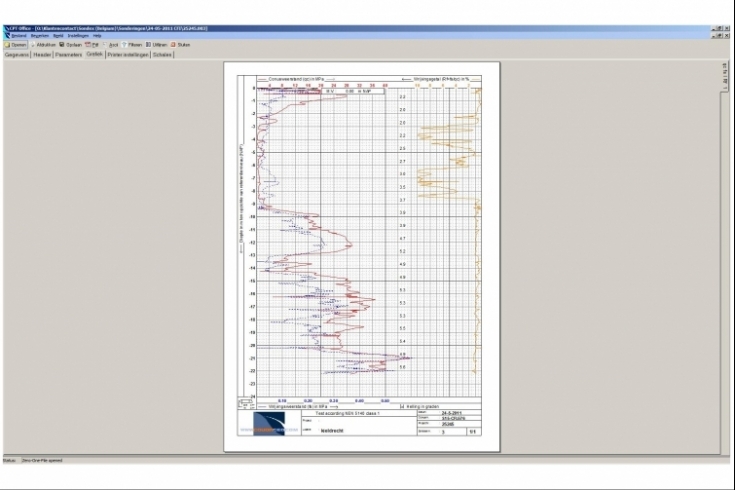

可以同时打开和处理几个单独的CPT文件或完整的项目文件。所有窗口都可以根据用户的喜好排列。消散曲线，显示孔隙水压力的发展和相应的锥尖阻力与时间（对数比例尺），很容易集成。数据可以为表和图形图，所有CPT数据可以自由编辑，而原始数据文件保持不变。用户可以在各种语言之间切换（例如英语、荷兰语、德语等），既可以用于程序读本，也可以用于绘图版本。

数据导入格式既可以是经典的Geopoint格式，也可以是标准化的GEF格式。处理后的数据可以直接导出到微软Excel或ASCII、PDF和JPEG格式。CPT数据的手动输入还允许视觉记录的机械CPT结果的舒适的文件生成。

除了所测量的参数之外，用户还可以选择相关的导出土工参数，如等效SPT N60值、相对密度、内摩擦角和不排水剪切强度。这些参数是自动计算和呈现在专业栏目中。各种滤波和校正功能允许单独的数据处理和图形显示。用户可以定义所记录的贯入深度是否应该被校正以测量倾斜。所有功能和应用的计算公式都在联机帮助文件中得到了很好的记录。

基于摩擦比和孔隙水压力比（根据Robertson & Campanella）的土壤分类被提出为有色柱状图。

缩放、页眉信息以及打印选项的设置可以单独修改或应用于所有打开的CPT文件或项目。

客户端公司徽标可以很容易地集成为位图文件。

荧光检测模块（FFD）

所有化合物表现出吸附光（UV或可见），但只有少数荧光。发出荧光的大多含有芳香环。几乎所有的燃料化合物，如苯系物、萘、蒽、芘在紫外光（UV）光源激发时都会发生荧光；氯化溶剂在紫外或可见光范围内不发光。

燃料荧光检测器（FFD）是一种用于检测由紫外光（UV）光源激发的芳香烃产生的荧光的科学仪器。因此，它是检测和描绘碳氢燃料泄漏或泄漏储罐的程度的极好仪器。由FFD检测到的典型污染物是喷气燃料、柴油、无铅汽油、家用加热和机油。在砂质土壤中可检测到总石油烃（TPH）值低至100 ppm。

FFD包含激发存在的芳香烃的紫外线光源。这些碳氢化合物荧光，FFD拾取的，电子放大，并馈送到地质仪，并随后记录在计算机上。

燃料荧光检测器

燃料荧光检测器具有消除信号衰减的双光电倍增管系统（PMT），允许在地面以下的任何深度处检测弱荧光化合物。双PMT被调谐，使得在较短波长下荧光强度更强的较轻燃料和较重燃料在较长波长下荧光更强烈地进行区分。

燃料荧光检测器可以配备有虚拟尖端或安装在电测式CPT探头或孔压探头的顶部。由于其高强度和小直径（44 mm），FFD能够相对容易地穿透土壤到更大的深度。

在具有（孔压）探头的结构中，FFD也可以收集CPT（U）数据，如锥尖阻力（QC）、侧壁摩阻力（FS）和在一次操作中同时产生土壤剖面和桩设计所需的原位孔隙水压力（P）。当FFD测量开始时，FFD模块安装在CPT（U）电测式（孔压）探头通过CPT贯入仪贯入地面。这导致快速现场表征，并节省了运行两个操作的时间和成本。

在单个贯入中记录FFD和CPT数据有助于高度准确的站点信息和项目效率。一个完整的，实时连续剖面创建从地面到贯入深度，识别所有重要的层。可以将多个FFD剖面组合在一起，形成羽流的三维模型。

FFD和（孔压）探头共享相同的CPT测试电缆，用于数据传输到地表并直接安装在GeoLogger数据采集单元上。Geo-Explorer数据采集软件完全支持FFD，并生成以FXD格式绘制的FFD测试结果，用于进一步处理。

可能性与优势

FFD在整个调查深度上提供荧光的连续、实时输出。当FFD探头被推进时，可以通过地理坐标数据采集系统实时地查看该信息。这提供了一个更完整和易于解释的羽流比传统的离散采样方法。

与其他系统相比，燃料荧光检测器具有用于烃污染建模和现场表征的一些主要优点，即：

l  在没有预钻孔或任何其他准备的情况下进行原位测试。

l  员工不接触污染物，增加现场安全性

l  一次贯入同时获得岩土工程和FFD现场数据。它大大减少了描绘石油烃污染所需的时间，并在探查土壤上提供了详细的岩土工程信息。

l  不产生（钻井或取样）废物，大大降低了集装箱化和处置危险废物的成本。

l  土壤采样仍然用于开发特定地点的校准，但要收集的物理样品要少得多。这降低了与样品采集、制备、处理和分析相关的成本。

l  数据的连续性减少了数据解释和呈现所需的时间和精力。

l  从减少完成工作所需的工作天数的即时节省

l  一个站点上的多个FFD剖面可以用来开发污染羽流的三维模型。

FFD特征

l  Dual Photomultiplier Tubes（PMT）-放置PMT井下消除信号衰减，允许弱荧光化合物在地面以下的任何深度检测。双PMT被调谐到不同的波长，提供区分轻和重污染物的能力。

l  蓝宝石窗口

l  FFD采用标准CPT电缆（不需要特殊光纤）

l  FFD可以用标准的36 mm CPT探杆贯入。
