磁力计探头（MagCone）

磁力计是用来测量磁场强度和/或方向的科学仪器。地球的磁场（SO磁层）因不同的原因而不同，例如岩石的不均匀性和来自太阳和磁层的带电粒子之间的相互作用。大量的铁磁材料在这个磁场中产生可检测的扰动。这种磁异常产生弱交变磁场，由磁强计拾取，电子放大，并馈送到CPT记录器并随后记录在计算机上。

磁力计通常用于地基电磁地球物理勘测（如大地电磁和磁测量），以协助探测矿化和相应的地质结构和探测埋藏物或被淹没的物体。

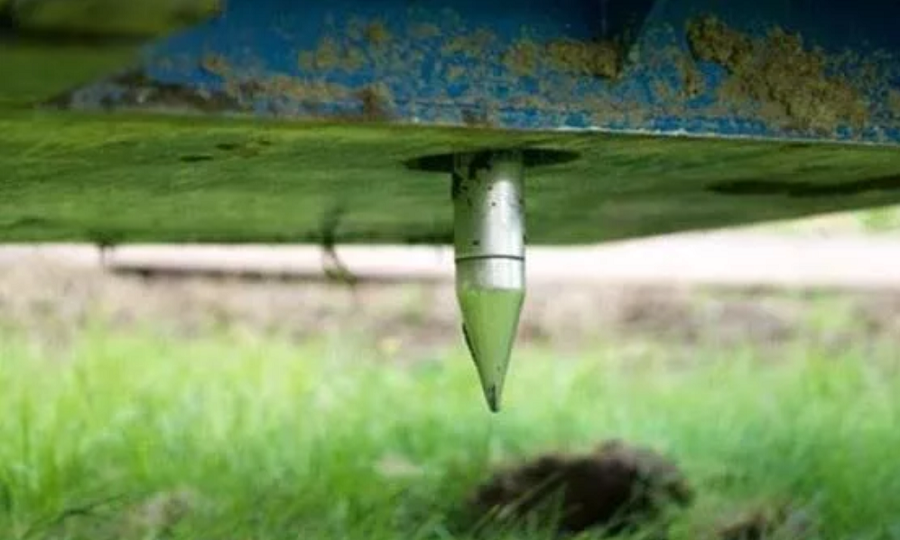

MagCone

磁力计可以配备一个虚拟尖端或安装在一个由高级非磁性钢制成的P15CFPTxy孔压探头的顶部。由于它的高强度和小直径（44 mm）使得其能够相对容易地穿透土壤到更深深度。

MagCone与孔压探头配置，也采集CPTU数据，如锥尖阻力（QC），侧壁摩阻力（FS）和原位孔隙水压力（P）参数，可以在一个操作中同时获得土壤剖面和桩设计参数。这节省了进行两次操作的成本。

MagCone和孔压探头共享相同的CPT测试电缆，将数据传输到地面，并直接连接到CPT-Logger数据采集仪上。CPT-Explorer数据采集软件完全支持磁力计，并产生以Excel格式绘制与深度相关的磁力计测试结果，以供进一步处理。

MagCone允许磁异常测试的三轴磁力仪测试。在三个正交方向上测量磁场，并计算得到结果。此外，可计算得到的梯度，这提供了更好的磁场变化的指示。

当磁力计测量开始，包含三轴磁力仪的模块安装在P15CFPTxy孔压探头上，通过CPT贯入仪贯入地面。MagCone可以横向探测到2米左右的磁异常，使得每个探头可以清晰获得垂直直径4m的陆地圆柱体信息。

MagCone从所有三个方向生成数据，并将这些信号分别发送到地面，从而可以利用地球物理软件完全模拟异常，帮助定义任何异常的来源和特征。

可能性与优势

MagCone相对于磁异常建模具有两个主要优点，即：

l  在没有预钻孔或任何其它准备的情况下进行原位测试。

l  一次贯入，同时获得岩土和磁场数据。

由于磁力计感知地下磁场材料的变化，并将这些变化实时地传递给地球物理学家，它是识别软沉积物中超过20米深度的金属目标的极好工具。这种高分辨率方法已证明非常适用于：

l  基桩打入深度的确定

l  板桩长度的确定

l  保持或回锚位置的确定

l  电力电缆位置的确定

先进的处理提供了产生一个详细的现场危害三维模型的选择。

技术规范

XYZ方向上的磁通门传感器能够确定物体的方位

测量范围100,000 NT或250,000 NT

灵敏度1 NT

精度为0%，5%的满刻度（fs）

分辨率为5NT（10NT为250,000 NT版本）

小于20 PT的噪声电平

内置的双向倾角仪与XY传感器相结合，测量范围为±25°（精度为0.1°），用于确定磁场的方位

磁力仪模块长度350mm（不包括电锥或哑尖）

长度与虚设尖端500mm的组合

l  长度结合非磁性S15型（孔压）探头750 mm

l  直径44 mm

l  非磁性外壳

l  外壳的“北方”标记（Y轴）

l  与CPT测深管串连接的顶部标准螺纹

l  Z轴方向分辨率10 mm

l  CPT-Explorer数据采集软件允许操作者在测试过程中放大/缩小刻度图，以便图形的最佳呈现。

监督

地球物理学家应该监控磁力计测试，他可以贯入MagCone的同时查看在计算机屏幕上实时绘制的所有数据集和土壤剖面图。如果出现可疑磁异常，则可以停止测试，必要时通过开挖识别异常。

解释

非常重要的是，要知道磁力计数据的解释是一项专门的工作，不能轻易判断。
