地震CPT系统
型 号：CPT
原产地：荷兰gouda-geo
用 途：Gouda-Geo地震CPT系统是一种易于使用、通用和简单的系统，可以与标准的10 cm2或15 cm2的电测式CPT（U）探头结合使用。该系统包括三轴地震适配器、信号分配箱和地震仪的GROSSO MODO。
地震CPT系统
地震波静力触探试验（SCPT或SCPTU）系统是确定低应变原位压缩（P）和剪切（S）波速度剖面的一种精确可靠的岩土仪器。
该系统具有以下优点：
l 在传统的CPT试验中进行了地震试验。
l 三轴地震适配器允许在3个不同的方向上测量地震波。
l 通用多功能8通道地震仪

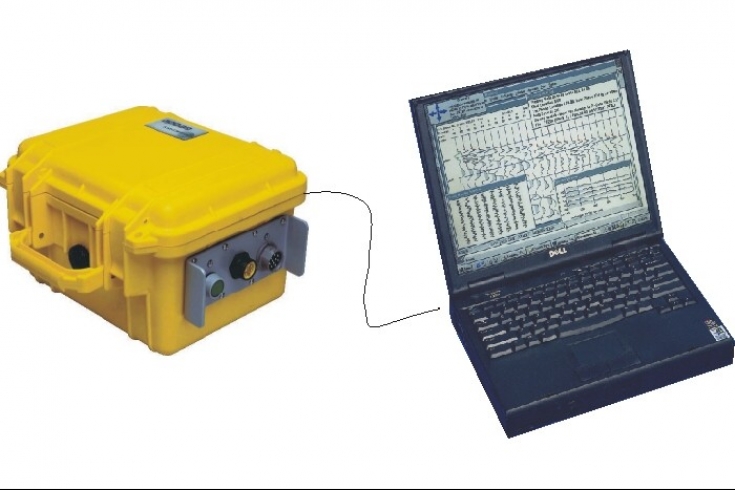

l 地震数据采集、显示、绘图、存储和分析软件
l 允许按照国际标准进行地震波测试
一般描述
地震波静力触探试验（SCPT或SCPTU）已被证明是一个非常准确和可靠的试验，是在岩土工程中确定低应变原位压缩（P）和剪切（S）波速度剖面的重要工具，。P波和S波速度与泊松比、剪切模量、体模量和杨氏模量的土壤弹性常数直接相关。从记录的时间序列中准确地计算P波和S波到达时间对于计算可靠的地震波速至关重要。
在传统的CPT测试（地震模块安装在传统的电测式CPT探头上）中进行地震试验，将剪切波右旋波、剪切波左旋波和压缩波参数与传统CPT测试得到的参数锥尖阻力（QC），侧壁摩阻力（FS），垂直（I）的偏差和原位孔隙水压力（U）相结合。
准确的原位纵波和横波速度剖面在岩土地基设计中具有重要意义。在静态和动态土壤分析程序中使用这些参数，其中弹性常数是输入变量，定义为定义不同状态的变形，如弹性、弹塑性和破坏（Fern，1984）。
估算横波速度在岩土工程设计中的另一个重要应用是土壤液化评价。由于S波速度受许多影响液化的变量（如孔隙比、土壤密度、围压、应力历史和地质年代）的影响，是一个很好的液化指标。

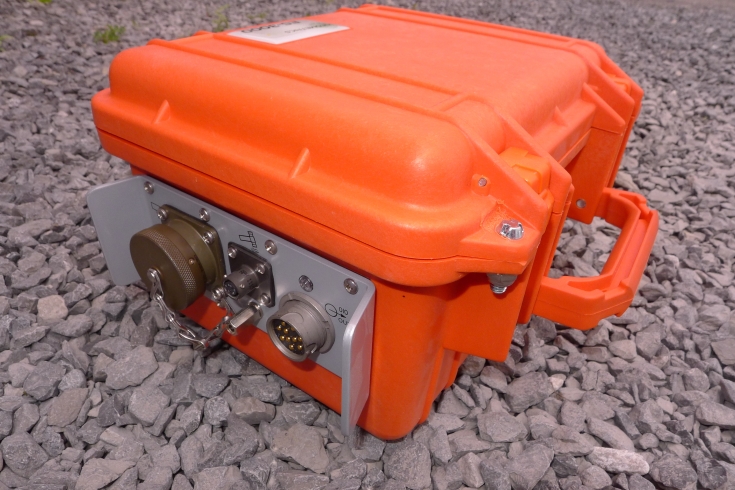

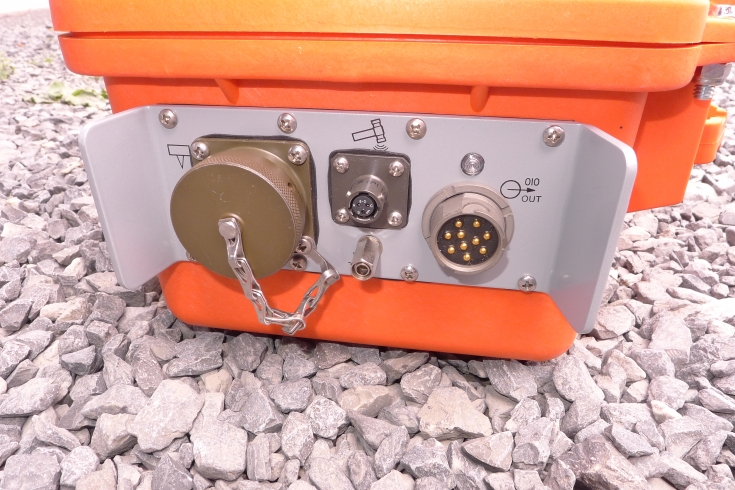

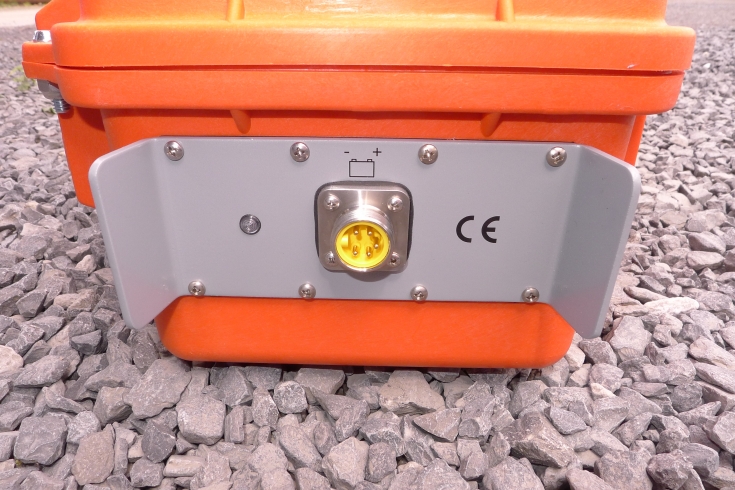

Gouda-Geo地震CPT系统是一种易于使用、通用和简单的系统，可以与标准的10 cm2或15 cm2的电测式CPT（U）探头结合使用。该系统包括三轴地震适配器、信号分配箱和地震仪的GROSSO MODO。
地震CPT系统主要由标准的工业组件（使其成本有效）证明的技术和可靠性（它具有例如可控源）。输出数据可直接由工程师使用。完全不需要信号调节系统和类似的系统。用户界面是简单的，这使得地震CPT系统操作简单。地震CPT测试的结果可以有效地耦合到土壤探头。坎帕内拉等人（1986）描述了地震CPT系统的细节、井下测试程序以及与跨孔结果的比较。

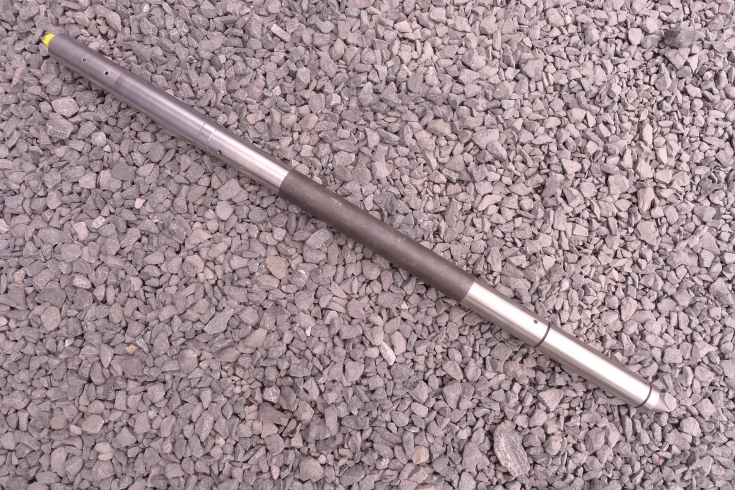

三轴地震波适配器
地震波适配器可以安装在10 cm2或15 cm2的电测式CPT（U）探头顶部，并允许在进行标准CPT（U）测试时进行高精度的地震波测试。
该适配器在3个不同的方向容纳3个单独的地震检波器，这使得适配器适用于测量在X，Y和Z轴方向的地震波，也称为三轴地震波试验。这些高精度地震检波器具有无限的保质期，并提供多年无故障服务。
地震适配器的地震检波器是专为崎岖环境设计的自发电速度探测器。它们承受极端冲击，性能特征没有变化。
地震检波器本身对沿其纵轴的运动敏感，并设计成从垂直位置到水平位置的任意位置。在28 Hz的自然频率下，检波器是声波频谱中理想的频率传感器。
适配器的设计使得地震检波器记录土壤剖面对小应变地震扰动的响应。其直径为44 mm，它也减少了摩擦对CPT探杆的影响。
技术参数
l 长度：380mm
l 直径：44 mm
l 测量方向：X、Y、Z轴
l 地震检波器：3个 Geospace GS 14-L3
l 灵敏度：290 mV/iPS（±15%）
l 固有频率：28 Hz（±20%）
l 线圈电阻：570欧姆（±5%）
l 线圈电感：45 mA
l 阻尼系数：0.18（±30%）
l 阻尼常数：172
l 位移极限：2.29 mm（0.09英寸）
l 惯性质量：2.155 Gr（0.076盎司）
l 方位角：±180°
l 工作温度：-45°至+100°C
l 储存温度：-45°至+100°C
l 抗冲击性：5,000 g
