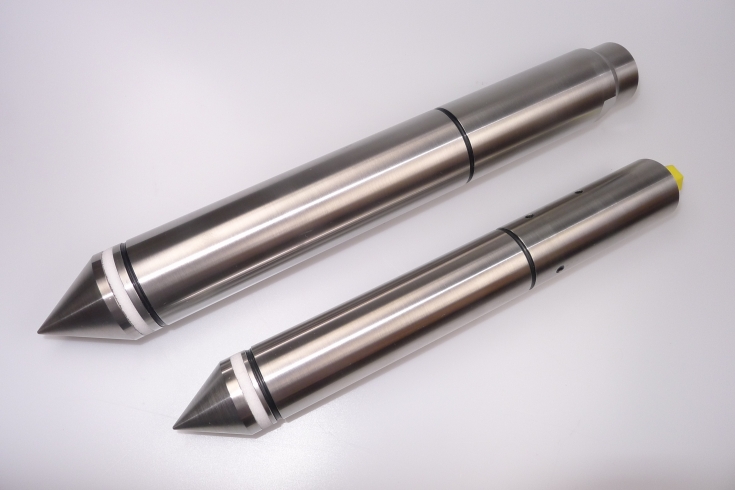

带放大器的孔压探头和电测式CPT探头

电测式CPT探头和孔压探头是用于土工勘察的高精度测量仪器。探头是按照国际标准设计、制造和测试的。

电测式CPT探头和孔压探头具有不同的横截面表面，即10 cm²和15 cm²。探头具有减法型布局；这意味着测量锥尖阻力（QC）和侧壁摩阻力（FS）的应变片（传感器）安装在一个单独的测量体上。这使得减法型探头优于压缩型探头。

电测式CPT探头和孔压探头具有双轴倾斜仪，它被集成在锥形尖端上方的锥体中。当锥体碰到障碍物或超过预先设定的值时，这保证了快速报警。

孔压探头实际上是一个配备有额外压力传感器的标准电测式CPT探头，它能使锥体测量作为一个额外参数的原位孔隙水压力，并进行所谓的消散测试。

电测式CPT探头测量锥尖阻力（QC）、侧壁摩阻力（FS）和从2个方向上的垂直轴的偏差（I）。孔压探头测量这些相同的参数加上原位孔隙水压力，因此也适合于消散测试。所有参数同时连续测量。

从锥体输出的信号是电压信号。它在锥体本身被放大，并通过一系列带有镀金LeMo连接器的CPT探测电缆传输到表面。这一串电缆进入数据记录器，在那里模拟信号被转换成数字信号。然后将数字信号发送到计算机进行记录和进一步处理。

电测式CPT探头和孔压探头可以可选地提供额外的传感器来测量温度（T）或配备特殊模块，例如地震波CPT测试等。

所有锥体都是温度补偿的，并配有内置精密应变仪放大器。根据ISO22476-1和ASTM D577—12，所有锥体都适用于1, 2, 3级和4级CPT（U）测试。

无放大器孔压探头和电测式CPT探头

电测式CPT探头和孔压探头是高精度测量仪器，它是最先进的岩土勘察类型。

孔压探头具有不同的横截面表面，即10 cm²和15 cm²。该页上出现的锥体是所谓的ELC型锥，没有内置放大器。这些ELC锥的设计被称为压缩型布局，这意味着测量锥尖阻力（QC）和侧壁摩阻力（FS）的应变片（传感器）安装在单独的测量体上。

截面为10 cm²的锥体没有内倾角仪。这些锥体只能与外部测斜仪结合使用。圆锥体横截面为15 cm²，但可以提供一个双轴倾斜仪，这是集成在锥体内的。该倾角传感器测量从2个方向上的垂直轴线的偏差，并确保当锥体碰到障碍物或超过预先设定的值时快速报警。没有内置测斜仪的ELC锥体可以安装一个外部倾角仪，它可以安装在锥体的顶部。

ELC型电CPT锥体在标准布置中仅测量锥尖阻力（QC）和侧壁摩阻力（FS）。孔压探头实际上是配备有额外压力传感器的标准电CPT锥，它测量这些相同参数加上原位孔隙水压力，并且适合于所谓的消散测试的性能。所有参数同时连续测量。

从ELC型（压电）锥输出的信号是一个放大器信号。它通过一系列带有镀金LeMo连接器的CPT探测电缆传输到表面。这一串电缆进入数据记录器，在那里模拟信号被转换成数字信号。然后将数字信号发送到计算机进行记录和进一步处理。

所有ELC型锥是根据国际标准（包括ISO22476-1，ASTM D577—12等）设计、制造和测试的，是温度补偿的，适用于1, 2, 3级和4级静力触探试验。孔压探头也适合于消散测试。
