煤田 煤层气 页岩气测井成套装备
型 号：
原产地：中国西安
用 途：
煤田 煤层气 页岩气测井成套装备
地面采集系统
自然伽马能谱测井仪
固井质量检测仪 阵列声波测井仪
可控源（化学源）补偿中子测井仪
双侧向、双感应测井仪
微球、微电极、四臂井径测井仪
数控采集系统
系统特点：
系统采用信号波形捕捉和软件解码方式
系统接口采用USB方式和主机通讯
WINDOWS98、2000、XP、W7操作系统
传输速率：5.7/20.8
兼容国内多种数据传输形式
软件显示仪器信号波形
软件控制信号门槛、电缆增益
一体化交直流两用电源
系统概述：
机柜式和便携式地面数控测井系统是一种多功能型的实用新型计算机化数据处理采集系统，具有技术先进、可靠性高、功能强、易扩展、易操作等特点。适用于石油、煤田地质勘探、工程测井、射孔等不同的测井项目。

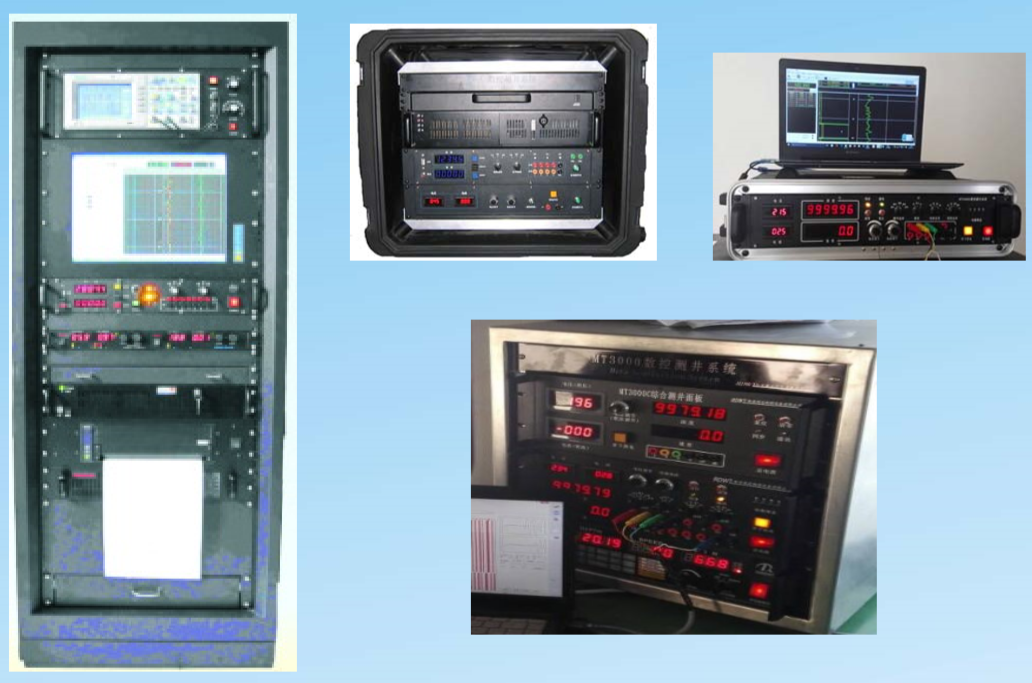

立体机柜
MTC3000数控测井系统配置清单
|
序号 |
仪器名称 |
仪器代号 |
|
1 |
数控测井地面采集系统（含采集软件工控机） |
MTC3000 |
|
2 |
密度/伽马/三侧向/井径组合测井仪 （井经、电阻率、电导率、自然伽马、长、短源距、密度） |
MTMD-G |
|
3 |
连续测斜/井温/泥浆电阻率/电极系组合测井仪（倾角、方位井温、井液电阻率、视电阻率、自然电位） |
MTLD-G |
|
4 |
微球聚焦/四臂井径组合测井仪电阻率、X\Y 平均井径（大孔径选用） |
MTWQ-G |
|
5 |
双发双收补偿声波、伽马组合仪（声速、天然伽马） |
MTSG-G |
|
6 |
双侧向测井仪深、浅侧向电阻率 |
MTSC-G |
|
7 |
可控源补偿中子测井仪 |
MTKZ-G |
|
8 |
固井质量检测仪 （全波列、声幅、变密度、天然伽马、磁定位） |
MTGFC-G |
|
9 |
四臂井径测井仪（普通测井 56-500mm56-800mm） |
MTSJ-A MTSJ-B |
|
10 |
四臂井径测井仪（大斜度测井 56-400mm） |
MTSJX-C |
|
11 |
微电极（微电位、梯度）/四臂井径组合测井仪 电阻率、X\Y 平均井径（小孔径选用） |
MTWD-G |
|
12 |
伽马能谱（带全谱图及元素能量分析） |
MTNP-G |
|
13 |
超声成像 |
MTSUT-G |
|
14 |
化学源补偿中子测井仪 |
MTZ-G |
|
15 |
煤田四参数组合仪（声速、测斜、方位、井温、自然电位、视电阻率） |
MTSZ-G |
|
16 |
感应测井仪 |
MTGY-G |
|
16 |
磁三分量探管及解释软件 |
MTCS-A |
|
17 |
光纤陀螺测斜仪 |
MTGT-A |
RD6600φ60φ54系列数控组合测井系统简介
RD6600φ60φ54系列数控测井系统是西安瑞达物探设备有限公司最新研制开发的新一代高精度测井设备。该系统综合了国内外先进测井系统的优势技术，结合煤田地质的测井特点，采用符合国内测井习惯的操作流程和国际上流行的操作界面。电路和结构进一步优化，测井操作简便，易于维护保养，可靠性、稳定性及测量精度大幅度提高。还可进行原MTC3000型及原煤田地质仪器的配接和兼容，以及和高精度测井设备的功能扩展。
φ60φ54系列数控测井系统适用于深井（最高5000米）小井眼，水平井，定向井的测井。该系列测井仪耐高温，耐高压，技术性能均与国内同类大直径仪器接近或相同。而且具有系列化，直径小，重量轻机械结构新颖等优势。最具特色的是所有井下仪器通过DTB三总线数据传输/接收命令，每支仪器可单独测井，又可根据测井需求，灵活组合测井，仪器一次下井即可取得所有常规测井资料，也可根据用户的需求进行不同的组合，即可用于大型测井车，也可用于煤田地质的小型测井车。

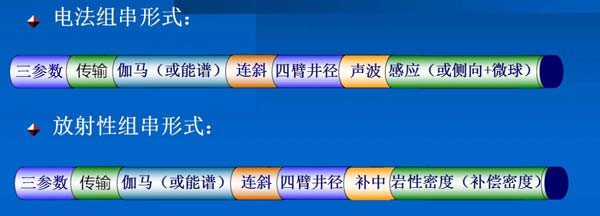

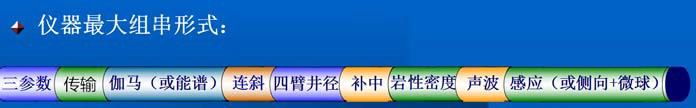

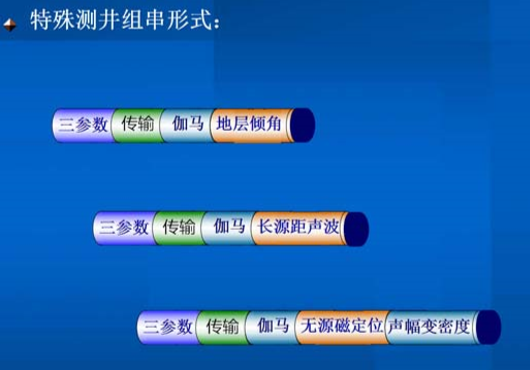

根据用户测井需要可进行不同的组合形式：
能谱中子组合：
自然能谱伽马遥传短节+2.5米硬电极+补偿中子组合
微电极三侧向井径组合：
伽马井温连斜遥传短节+微电极短节+绝缘短节+井径三侧向组合
双侧向声波组合：
伽马井温连斜遥传短节+绝缘短节+双侧向短节+双发双收声波短节密度组合：
伽马井温连斜遥传短节+绝柔性短节+补偿密度测井短节
RD6600煤层气/页岩气数控组合测井系统
|
序号 |
仪器名称 |
仪器代号 |
|
1 |
数控测井地面 采集系统（含采集软件） |
RD-6600 |
|
2 |
组合硬电极电极系（0.1、0.5、2.5 米）测井短节 |
RDCDJ-G |
|
3 |
组合补偿中子（可控源）测井短节 |
RDCN-G |
|
组合补偿中子（化学源）测井短节 |
RDCN-G |
|
|
4 |
组合伽玛井斜方位泥浆电阻率、井温传输短节 |
RDG7X-G |
|
5 |
组合双侧向测井短节 |
RDSC-A |
|
6 |
组合双发双收声波测井短节 |
RDSTA-G |
|
7 |
组合微电极测井短节 |
RDMDJ-G |
|
8 |
组合微球聚焦测井短节 |
RDWQ-G |
|
9 |
组合四臂井径三侧向测井短节 |
RDFSC-G |
|
10 |
组合补偿密度测井短节 |
RDMD-G |
|
11 |
固井质量测井仪（全波列、声幅、变密度、天然伽马、磁定位） |
RDGFC-G |
|
12 |
柔性短节 |
RDRXJ-G |
|
13 |
组合能谱传输短节 |
RDNP-G |
|
14 |
绝缘短接短节 |
RDJY-G |

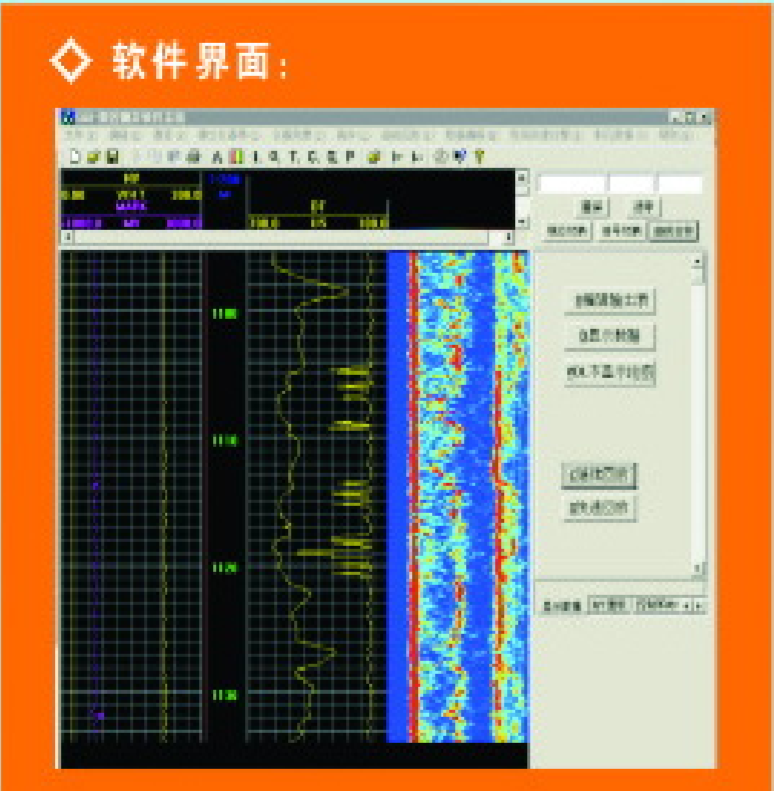

软件技术特征：
测井软件在操作系统下运行（到w10操作系统均可兼容）操作过程简洁，能动态添加仪器。
1、高速完全软解码
2、高速USB(或网口）双向数据通讯
3、实时显示声波波列信号，传输信号，测量数值，工程值
4、深度脉冲和采样间隔可灵活配置，软件具有深度矫正功能
5、采用分层次编程方法，分为地层驱动软件，前端固件软件程序和测井程序，具有较好的可移植性和可扩展性
6、测井仪器串灵活组合，软件自动计算零长
7、采用国际流行的编程技术，实现通用功能，简化测井主控程序
8、采用数据库文件，对刻度文件，测井文件经济有效的管理
配套设施清单
|
1 |
变频绞车及控制器 |
RDJC-6.4B |
|
2 |
电缆 |
￠6.4 |
|
3 |
电缆连接器 |
|
|
4 |
天地轮 |
|
|
5 |
雅马哈 EF6600 发电机 |
6.5KW |
|
6 |
普通依维柯车改装费 |
|
|
7 |
仪器车（17 座的新依维柯）含侧开发电机舱带工程车牌照 |
|
|
8 |
放射源及源室、源罐（含运输费） |
100 毫居里 Cs-137，活度 3.7×109Bq |
|
9 |
笔记本电脑 14PR-1748 |
DELL |
|
10 |
热敏绘图仪 |
822G（进口） |
|
11 |
（煤层气、页岩气版，具有煤田、石油两种格式） |
|
|
12 |
化学中子源及源室、源罐（含运输费） |
1 居里鈈铍中子源 |

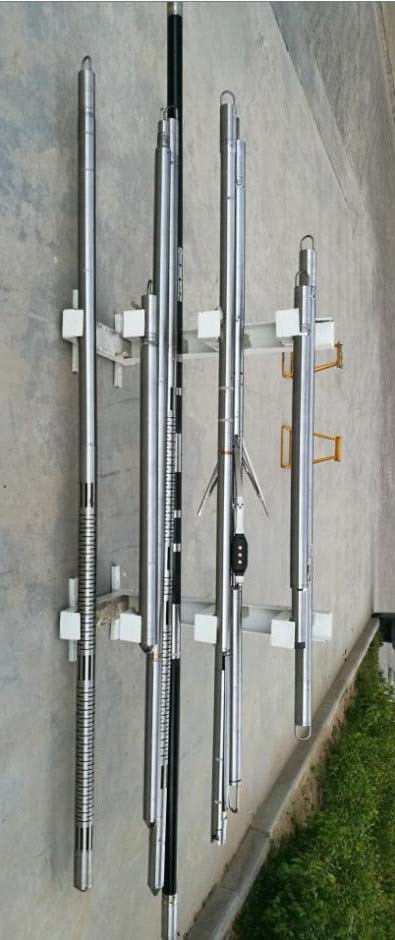

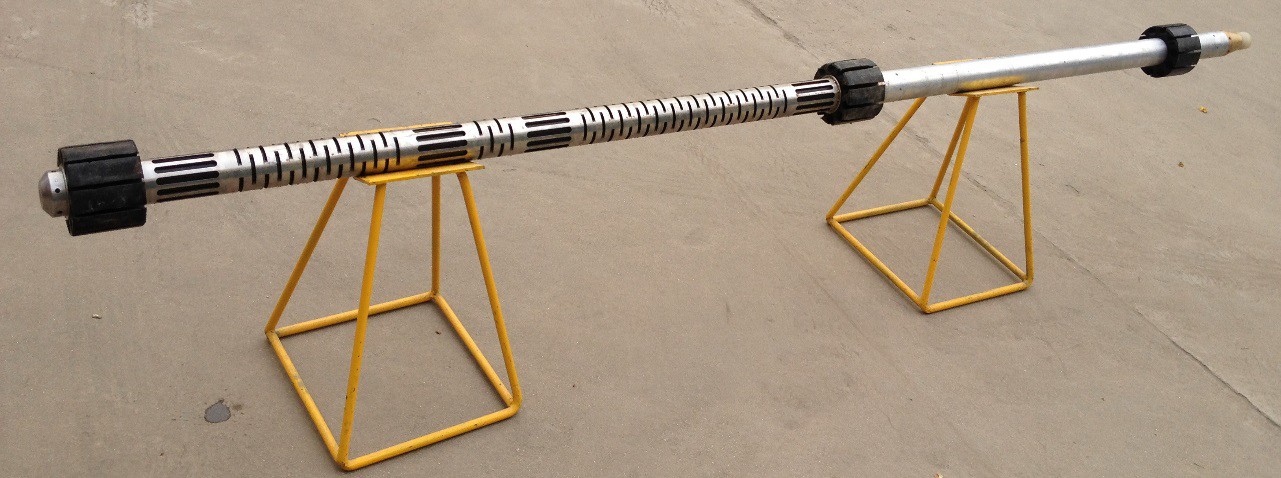

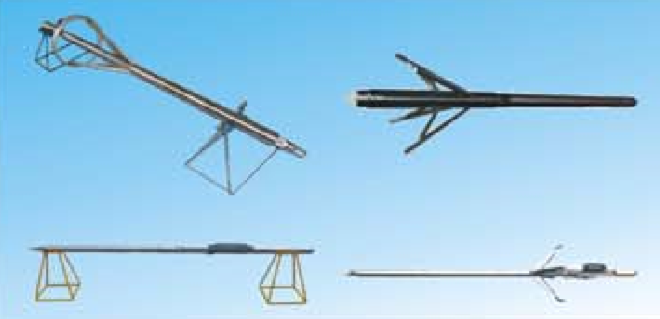

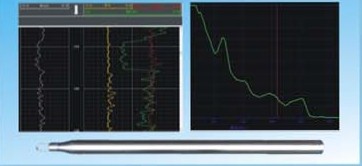

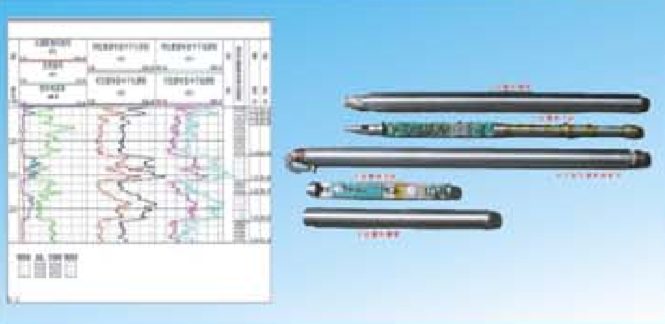

RD6600系列测井仪器实物图片
|
MTGFC-G 固井质量检测仪 |
|||||||
|
测井项目 |
测量范围 |
测量误差 |
仪器参数 |
||||
|
最高工作温度 |
最大承压 |
外径 |
长度 |
重量 |
|||
|
声幅 自然伽马 套管节箍 声波变密度 |
伽马 10000CPS 声幅 0%--100% 变密度200μs-1200μs |
误差≤±6重复性±5稳定性±3 |
125℃ |
60MPa |
62mm |
2800mm |
20Kg |

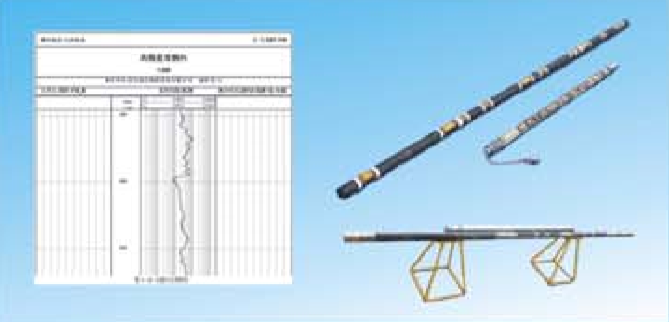

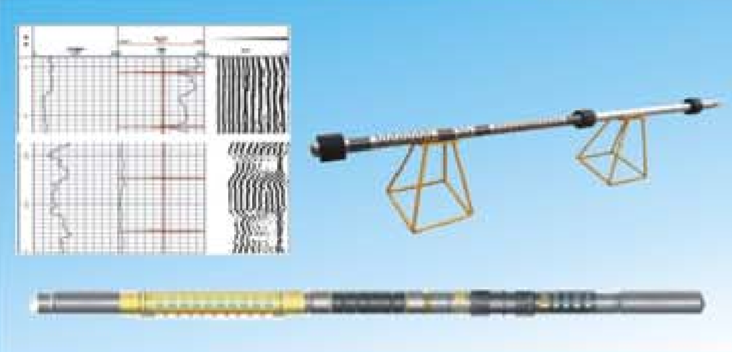

图 1—3 固井品质探管实物图

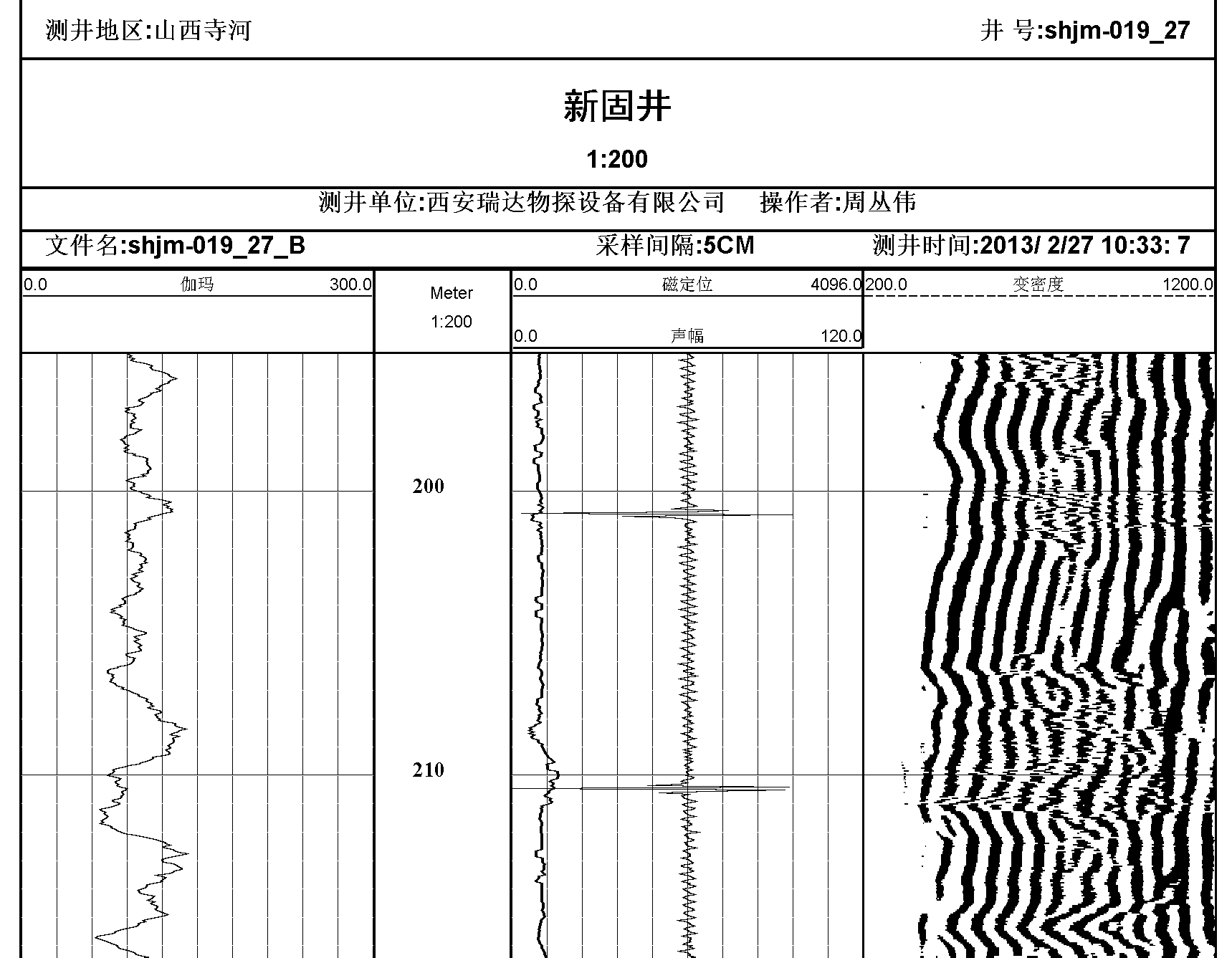

仪器实际测井曲线 （图 1—4）
图 1—4 固井质量实测图形
|
MTSC-G 双侧向测井仪 |
|||||||
|
技术参数 |
|||||||
|
测井项目 |
测量范围 |
测量误差 |
仪器参数 |
||||
|
最高工作温度 |
最大承 压 |
外径 |
长度 |
重量 |
|||
|
深侧向电阻率 浅侧向电阻率 |
电阻率 0.2--40000Ω.m |
0.2--1.0Ω.m±20% 1.0--2000Ω.m±5% 2000-5000Ω.m±10% 5000-40000Ω.m±20% |
125℃ |
60MPa |
62mm |
6500mm (三段总长) 3000mm (最长段) |
|
