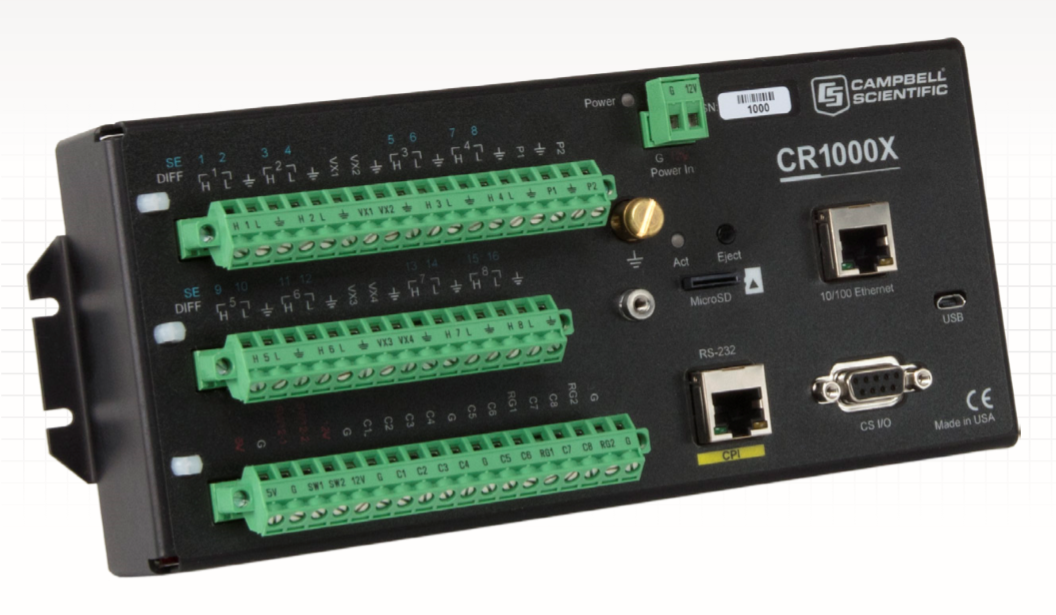

CR1000X

测量与控制数据采集器r



环境数据采集仪

准确、坚固、可靠



概述

CR1000X是我们的旗舰数据数据采集仪，它为各种应用场景提供测量和控制。它的可靠性使它成为远程环境应用的最佳选择，包括气象站、大气系统、风力分析、空气质量监测、水文系统、水质监测和水文气象站。



CR1000X是一种监测测量传感器、直接驱动通信、分析数据、控制外部设备、在内置非易失性存储中存储数据和程序的低功率设备。电子设备被一个独特的密封的不锈盒子屏蔽。依电池的时钟保证了系统的准确计时。内置基本编程语言，通用于所有现代Campbell Scientific数据采集仪，并且支持端口数据处理和分析例程。



优点

›在极端环境中运行操作范围从标准的-40℃～+70℃扩展到-55℃～+85℃

›与电脑的USB接口直连

›捕获快速变化的数据值能力与快速模拟测量能力

›用高分辨率测量数据值的细微变化

›包括两个非隔离的电流输入通道，用于直接连接0到20mA或4-20mA电流输出的传感器

›包含机载CPI端口，用于承载Campbell高速传感器和分布式模块(CDM)

›直接连接到以太网

›包括扩展内存需求microSD卡

›用SDI-12,RS-232和RS-485提供简单的串行传感器集成和测量

›支持全PakBus网络

›包括通过web浏览器直接连接的嵌入式web页面



通用参数

›CPU:32位硬件FPU，运行频率100兆赫

›内存:128MB闪存和4MB（电池供电）运存

›MicroSD驱动：最大支持8GB拓展

›时钟精度：±3分/年,可选10µsGPS校正

›USB-micro B直连电脑,USB2.0全速,12Mbps

›10/100以太网RJ45LAN连接

›CS I/O端口与Campbell Scientific通信和显示器连接

›RS-232/CPI端口用于使用Campbell分布式模块(CDM)进行终端扩展

›可以连接BPALK、PS150、PS200或其他电源的可拆卸电力终端

›2个转12V电源来给传感器或通讯设备供电,1.3A@-40°C,0.47A@80°C

›连续12V终端



›电力消耗@12Vdc:<1mA(空闲),1mA(工作,1Hz扫描),55mA(工作,20Hz扫描),工作+25mA(RS-232/RS-485),工作+48mA(以太网连接)

›4路传感器激励(VX1-VX4)用来传感器的激励或调节100

›欧姆接地电阻用于测量0到20mA或4到20mA的输出模拟

›输入终端(SE1-SE16)

·在±5000mV范围16单端或8差分输入

·24位ADC

·比率计桥

·热电偶

·平均周期

›两个脉冲计数端(P1,P2)

·开关脉冲

·高频率计数器

·低频交流电

›8控制终端(C1-C8):C终端是用软件来配置数字功能

数字I/O功能包括5V输出和3.3V输入逻辑电平，可以用来：

·SDI-12

·Tx/Rx串行通信

·高频计数器

·开关脉冲

·通用状态/控制

·电压源5V：10mA@3.5V

·中断

›最佳模拟精度：±(0.04%测量量+偏移量)

›最佳有效分辨率：0.02µVRMS

›工作温度范围：标准-40°至+70℃,扩展-55°至+85℃



›重量：0.86kg(1.9lb)

›尺寸：23.8cmx10.1cmx6.2cm(9.4inx4.0inx2.4in)

›法律条款：View the CR1000X EU Declaration of Conformity at:www.campbellsci.com/cr1000x



电源要求

保护：反极性保护，最大30Vdc过压保护

输入电压：10到16Vdc

输入最大电流@12VDC：4.35A@-40℃,1.56A@85℃

平均电流损耗@12VDC：

IDLE：<1mA

连续1HZ采样：1mA连续20HZ采样：55mA

系列采样(RS-232/RS-485)：采样+25mA

以太网电源模式1分钟：采样+1mA

以太网连接采E：采用+48mA



系统

处理器：Renesas RX63N (32位带FPU的CPU, 运行速度100 MHz)

内存：128 MB Flash + 4 MB SRAM (电池供电)

数据存储器：4 MB SRAM + 72 MB flash

拓展数据存储器：可拆卸microSD闪存，最大扩展到8GB

程序执行时间：1ms到1天

实时时钟：当不接外部电源时只使用内部电池

分辨率：1ms

精度：±3/年，通过GPS校正达10µs

内置锂电池：AA, 2.4 Ah, 3.6 Vdc (Tadiran TL 5903/S)为内置时钟和内存供电。没有外部电源充电的情况下，寿命为3年。

配线面板温度：1个10K3A1A BetaTHERM热敏电阻，位于两行模拟输入通道之间，会测量配线面板的温度。



物理参数

尺寸信息：23.8cmx10.1cmx6.2cm(9.4inx4.0inx2.4in);

重量/质量：0.86kg(1.9lb)
