CPTU孔压探头测试经济套装

CPTU孔压探头测试经济套装

型 号:CPTU
原产地:荷兰gouda-geo
用 途:

CPTU孔压探头测试经济套装



CPTU孔压探头测试为您提供了以预定时间间隔同时测量锥尖阻力(qc),侧壁摩阻力(fs),以及现场孔隙水压力(u)和温度(T)(每10521cm,取决于所需的精度)。由于孔压探头有内置双向倾斜仪,因此也记录了垂直轴(i×,iy)的偏差。

考虑到垂直轴的偏差,所有数据都会自动与深度同步。

该套件使您能够进行1CPTU测试和消散测试,完全符合ISO 22476-1, NF P94-113ASTM D5778-12ISSMGEAS1289.6.5.1.1999BS1377:1990等国际标准。

该套件可与PC计算机结合使用,可安装在任何CPT贯入仪上。如果需要,可以使用额外的传感器(例如三轴地震模块,磁力计,pH/ORP等)扩展(额外费用)。标准套件包含以下元素:

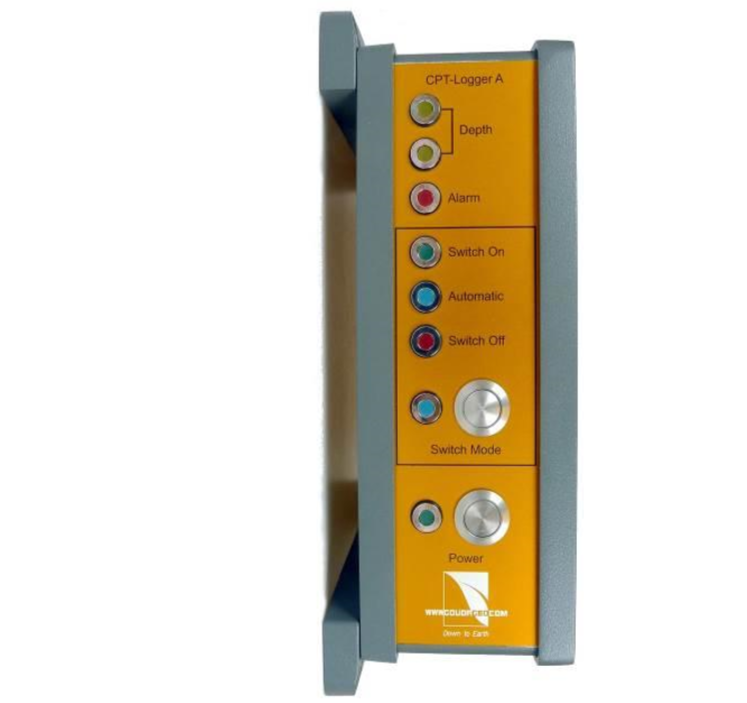

1  CPT-Logger数据采集仪

CPT-LoggerCPT(U)测试数据采集系统的核心。它将与标准笔记本电脑或工业计算机和GeoExplorer数据采集软件配合使用。

CPT-Logger结合了以下功能:

它为连接的电气(压电)探头供电

它将输入的模拟信号数字化

它调节来自深度同步编码器的输入数字信号

它同步所有数据以便在连接的计算机上进行记录

高级防水(IP68防护等级)外壳使该装置非常适合在野外工作。其紧凑的设计保证了小空间的使用。

它可同时处理多达8个模拟和4个数字数据信号,例如:

锥尖阻力

侧壁摩阻力

测斜XY

孔压

温度

贯入深度

日期和时间

燃料荧光

电容率

电导率

氧化还原电位

酸度(pH)





CPT-Logger完全符合电磁兼容性(EMC)标准,并带有CE标志和符合性声明。

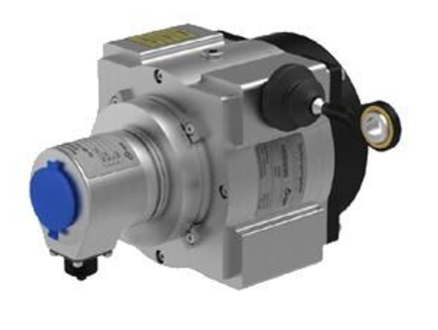

2 数据与深同步

为了使记录的CPT数据与深度同步,提供了光学线性位移编码器。这种高精度设备每cm产生10个脉冲,并按2个方向计数,以实现国际标准要求的最佳同步。配有安装支架。





3 GeoExplorer数据采集软件

GeoExplorer是专门为静力触探测试数据现场记录而设计的最先进的软件包。它符合最新的国家和国际标准及行业要求。多年的CPT行业经验使这款软件能够满足您的要求和您的愿望。GeoExplorer是现代和多功能的,基于MicrosoftWindows@技术。

GeoExplorer易于安装,用户界面使CPT测试程序清晰易懂。它可以通过键盘,滚动鼠标或触摸屏进行控制。用户界面语言有英语和荷兰语两种版本。

GeoExplorer是一个将被购买的软件包:所以你不必支付任何年度许可费。该软件不断更新,更新将完全免费发送给用户。





4 CPT-Office软件,用于后处理和回看

CPT-Office是一个专门开发的高效软件包,具有以下功能:

处理和查看CPT数据

在图表中呈现CPT数据

基于Robertson&CampaneIIa解释CPT数据和土壤分类

出报告

CPT-Office支持各种用于静力触探测试的仪器,如电子CPT探头,压电探头,温度传感器,Magcone磁力计,用于机械CPT的电测量头等。

该软件可以处理Gouda-Geo/Geopoint/GME输出数据格式和标准化的GEF格式。其他格式,如APBGoriIIa,可以使用CPT-Converter软件轻松转换。这使得CPT-Offic成为CPT行业真正的功能软件包。

处理后的CPT数据可以导出为GEF格式(用于进一步处理),Microsoft ExceI文件,ASCIIPDFJPEG,图形,报告。

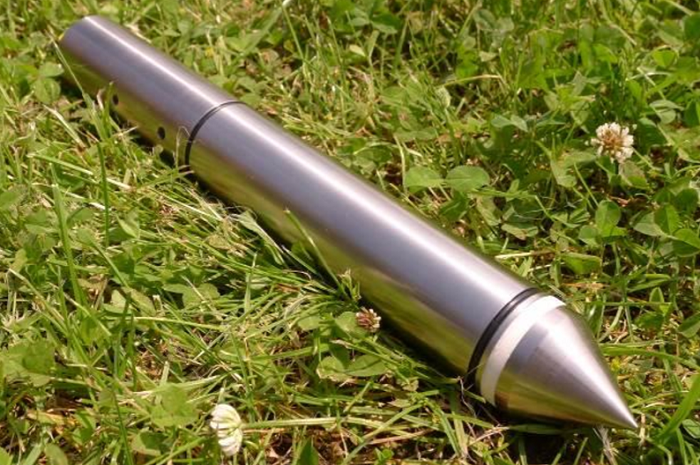

5 P10-CFPTxy型压电式CPTU探头

P10-CFPTxy型孔压探头是一种高精度测量仪器,可连续测量以下各项参数:

锥尖阻力(qc

侧壁摩阻力(fs)

原位孔隙水压力(u)

温度(T)

垂直轴的偏差(Ix,Iy)

孔隙水压力传感器位于锥形尖端顶部的测量体底端。它能够测量贯入过程中的孔隙水压力并进行消散测试。

双轴倾斜仪集成在离锥形尖端不远的锥体内。当锥体碰到障碍物或超过先前设定的值时,这从锥体输出的信号是电压信号。它在锥体本身被放大并通过一串CPT探测电缆传送到地面。该电缆连接到CPT-Logger数据采集器,模拟信号转换为数字信号。数字信号然后被发送到计算机进行记录和进一步处理。
