DYLC-M10迷你型履带式

静力触探设备技术参数

说明：

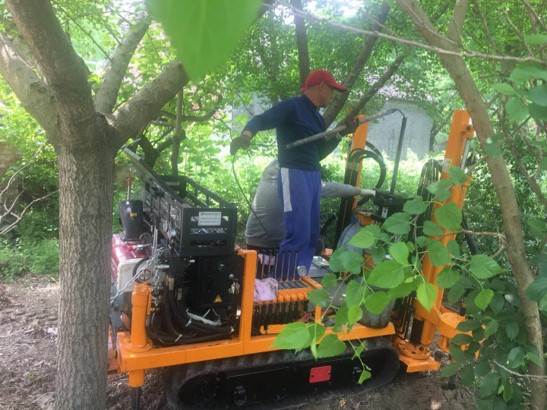

采用国内外知名企业高端品质的全液压工程履带底盘、发动机和液压阀件及其它组件，有效的保障了设备稳定可靠的性能和及时售后服务。先进的液压技术，采用分片式组合多路换向阀，安装维护方便，压力损失小，过载特性好。所有履带式CPT设备中结构最紧凑，体积最小，机动性最灵活。可在狭窄的地面，海滩，河滩，沙地，雪地，结冰道路，水田，泥泞等恶劣环境下开展静探作业。

本静探车能一机多用，不仅是静力触探测试的理想设备，配置附件可延伸作孔压静探（CPTU),自钻式旁压（PMT),扁铲侧胀（DMT）,十字板剪切（VCT),压入式波速（WVT)等原位测试试验。

最大特点：体积小、重量轻、折叠式

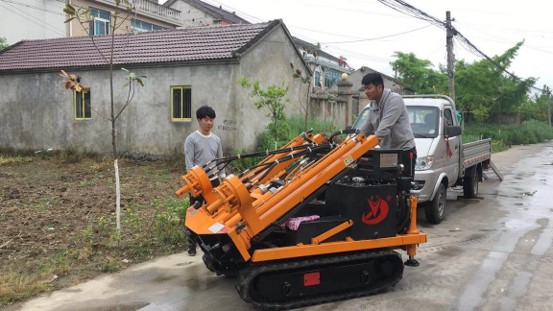

行业首创的（迷你型履带式静力触探机专利号：201920135093.7     和旋转式全液压下锚装置专利号：201220081488.1和专利号：201220081492.8配置岩芯管和钻头可开混泥土等硬化路面）。所有履带式CPT设备中结构最紧凑、体积最小、机动性最灵活，可以用小型货车或小型厢式货车运送。主要代替中小型分体式CPT设备。

主要技术参数：

底盘：工程用液压履带底盘

底盘驱动装置：原装进口液压行走马达（国际通用）

履带规格：工程用橡胶履带

发动机：单缸1100电启动柴油机 卧式    四冲程 水冷

额定功率-转速：10.3KW-2000r/min

CPT液压缸装置：

额定贯入力100KN

额定起拔力130KN

行程550mm可快速上升、直接下套管

卡探杆形式：机械式探杆夹持器或垫插式双用调水平形式：4个液压支腿    行程400mm

下锚形式：双作用力静探设备下锚装置最大运输外形尺寸：2200×1300×1450(长×宽×高）mm总重量：2吨

液压油箱容量(L)：100行走速度：1~5（km/h)   行走坡度：≤30度

最高工作环境允许温度：45℃ 最低环境温度：–25℃

地锚形式：单叶或多叶锚     锚径(mm)：200~300

配套探头：10cm²或15cm² 单双桥静探头、电测十字板探头、孔隙水压力头（欧美国际所有厂家都可配套）。

量测仪表：静探数据自动采集仪（欧美国际所有厂家都可配套）

探杆规格(mm)：整体式高强度无接头探杆 Φ28~Φ36(选配)
