APAGE梅纳旁压仪

APAGE梅纳旁压仪

型 号:APAGE
原产地:
用 途:

APAGE梅纳旁压仪



使用由控制单元、管路和三腔探头构成的梅纳旁压仪在岩土体中进行原位旁压试验符合:ISO 22476-4ASTM D-4719-00标准



试验简述

旁压试验是一种岩土体原位应力控制荷载试验方法,它通过一个可以侧向平行膨胀的圆柱形探头对钻孔孔壁施加压力。

通过试验数据(基于不同的控制压力值产生的体积变化值),可以得到一条土壤在平面变形条件下的应力-应变关系曲线。试验可以定义以下三个参数:

梅纳旁压模量

蠕变压力

梅纳极限压力

控制单元技术规格

尺寸:86´43´26cm(三脚架高:65cm

重量:24.5kg(三脚架重:3.5kg

铝制机箱和保护罩

搬运把手

三脚架和水平气泡允许在任何场地调整仪器的垂直度



设备构成:

控制单元

控制单元用来精确控制施加在探头上的压力,并且读出探头体积随着压力增量和时间的变化而产生的变化量。它装配在一个三脚架之上,由高压氮气瓶提供压力源。

仪器包括一个带有可视刻度管的800cm3的容积器,一个主压力调节阀,一个差压调节阀,压力量程分别为0-2.50-6MPa的测量腔和保护腔压力表(进行软岩测试时有10Mpa压力表可供选配),以及其它必需的阀门和连接头。

塑胶管线

同轴或者双路管线,柔韧,而且在高压作用下变形很小,连接探头到控制单元上。

三腔探头

探头包括一个中心测量腔,用水压对其进行加载,它的体积变化可以通过控制单元上的容积器进行读数。探头外部用一个护套完整地保护起来(根据不同的土体硬度选择护套类型),通过两个保护腔施加的气体压力可以使护套膨胀。通过差压调节阀的调节可以使施加在三个腔体中的压力达到平衡,从而确保探头沿着测量腔室产生一个真实的圆柱体变形。

试验程序

测试钻孔施工过程中要尽量减少对孔壁的扰动,而且钻孔直径要与探头直接相适应。将探头放入到钻孔中指定的测试深度,然后以适当的增量对其施加压力,压力和体积的读数通过控制单元可以进行读取。在沙砾层中或者地下水位以下,钻孔容易塌孔。这种情况下,可以将探头嵌入一个特制的开槽管中锤击或者振动进入土体之中。不带自动数据采集功能的控制单元符合ENISO22476-4标准A部分。



数据处理

实验数据可以使用GeoVision®软件进行分析处理。



GEOSPAD® 2

梅纳旁压仪数据采集系统符合EN ISO 22476-4标准



GEOSPAD®2简介

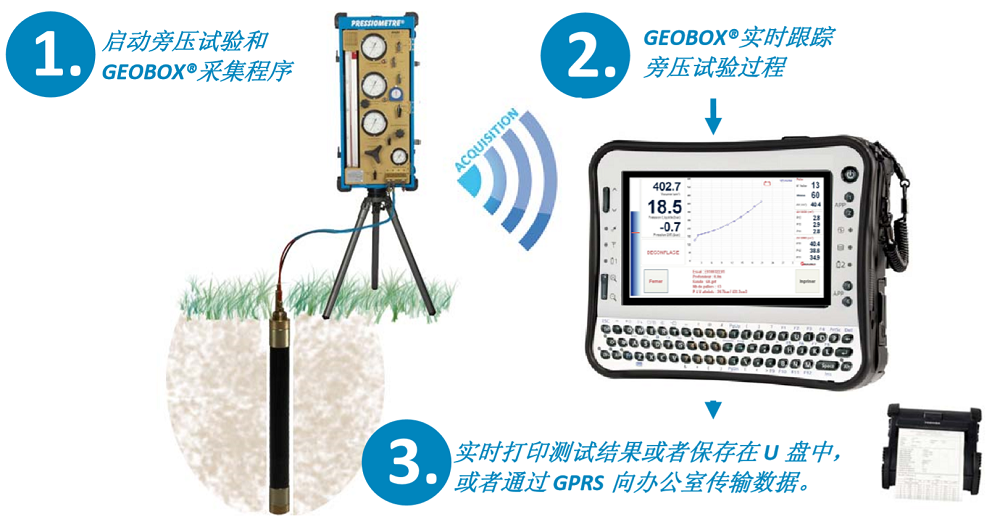

GeoSPAD®允许通过土质调查研究中枢单元GeoBOX®进行旁压试验数据的采集。这个系统自动显示并引导进行旁压试验的相关步骤,而且自动记录这些测试行为的条件和结果。

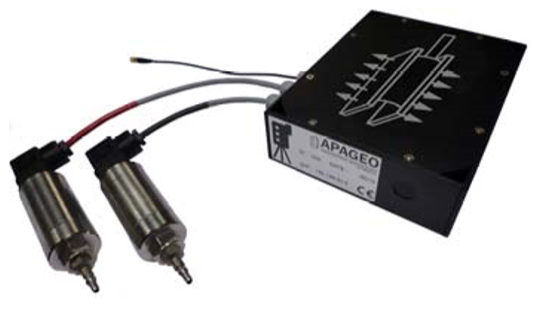

GeoSPAD®2系统被结合到梅纳旁压仪控制单元中,而且保证梅纳旁压仪的所有性能范围不受是否使用GeoSPAD®2的影响。GeoSPAD®2是一个防水的控制盒,包括两个量程为0-100bar的压力传感器和一个超声波液位传感器(客户需要时可采用磁致伸缩传感器)。



GeoSPAD®2特色

Geospad®2是一个独特的系统,被完全结合到了梅纳旁压仪控制单元之中,它直接发送试验数据到GeoBOX®上:简化了设备体量并节省了安装时间。它的应用非常友好,而且完全兼容所有已经装备传感器的梅纳旁压仪。




操作步骤
