Gocator 3506 轮廓扫描传感器
型 号：Gocator 3506
原产地：LMI
用 途：
Gocator 3506
轮廓扫描传感器
性价比高的三维智能轮廓扫描传感器
Gocator 3506是行业内分辨率较高的三维快照式传感器。Gocator 3506的高分辨率和高重复性是微小部件及电子元件的高精度检测的理想之选。
Gocator 3506是元美的在线自动检测方案，它能够对固定目标物仅进行一次曝光即可获得数据，而不受运动控制机构带来的任何影响。
·一次采集即可获得三维点云数据
·采用蓝色结构光获得较高的三维测量精度
·内置丰富的三维测量工具
高精度
传感器搭载500万像素成像芯片，通过一次扫描即可获得多处微小特征数据。这是如今行业内高分辨率、高精度的结构光传感器。
独立和扩展性
单个传感器无需任何额外的控制器或者电脑即可实现三维测量的功能。通过Master可以轻松集成多个传感器，组成三维测量网络并实现更大的视野范围。
易于使用
Gocator内置的图形图像界面给用户提供了非常直观的用户体验用户可以使用任何web浏览器、电脑或操作系统。无需安装额外的软件。
坚固、紧凑、轻巧
Gocator IP67等级的外壳、小巧的外形以及轻巧的重量使其非常容易安装在狭小空间内或者机械手臂上。
快速、灵活
传感器采用新的控制芯片帮助用户实现更快的涑度。对于对速度要求比较高的在线检测客户，可以在电脑端运行Gocator加速器来帮助Gocator 3506获得更快的速度。
安全光源
基于LED光源的结构光传感器比传统激光传感器更安全。更亮的LED光意味着更短的曝光时间，可使用户更容易获得较高的检测速度。仅采用一只投影照明光源也较大的降低了散光所带来的问题。

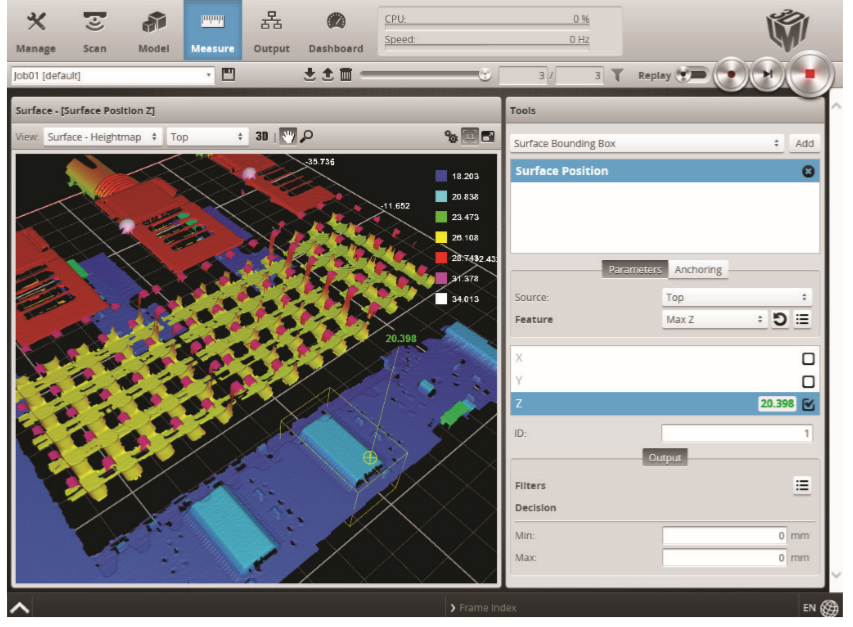

Gocator基于浏览器的图形用户界面
|
Gocator 3506系列型号 |
|
|
成像芯片分辨率 |
2×5MP |
|

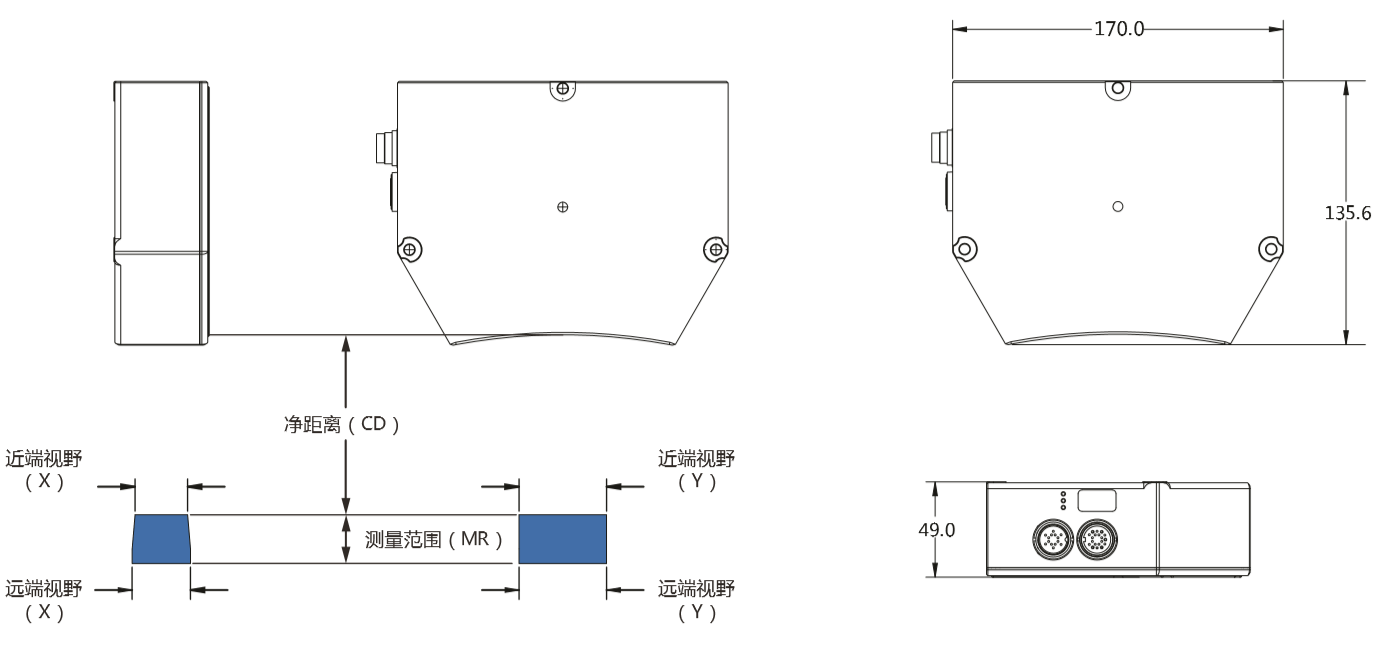

安装净距离(CD)(mm) |
87 |
|
测量范围MR（mm） |
25 |
|
视野(FOV)(mm) |
27×45-30×45 |
|
重复性Z(um) |
2 |
|
分辨率XY(mm) |
0.020(CE)-0.025(FE) |
|
外观尺寸（mm) |
49×136×170 |
|
重量（kg） |
1.52 |
|
光源 |
蓝色LED光（465 nm) |
|
接口 |
GigE千兆以太网 |
|
输入 |
差分编码器，外触发 |
|
输出 |
2个数字型号输出，RS485串口（115K），1个模拟信号输出（4-20mA） |
|
供电电压 |
+24 - +48VDC（25W)，波动范围+/-10％ |
|
机身防护 |
铝合金全封密机身，IP67防护等级 |
|
工作温度 |
0到50℃ |
|
储藏温度 |
-30到70℃ |
|
抗震性 |
频率10-55Hz, X，Y，Z三个方向上1，5mm双向振幅，每个方向持续2小时 |
|
抗冲击性 |
15克重量进行半正弦冲击，周期11ms，从X，Y，Z三个方向正负冲击 |
|
内置三维测量工具及软件 |
|
|
三维特征工具 |
开口类（如孔和槽），圆柱类，立柱类（带螺纹和不带螺纹）以及平面类 |
|
三维体积工具 |
体积，面积，边框，位置（最小，最大，中心），椭圆和方向 |
|
扫描软件 |
基于Web浏览器的GUI和开源SDK用于配置和实时三维可视化。开源SDK，本地驱动，以及与用户程序集成的工业协议，三方图像处理程序，PLC。 |
根据不同要求选择不同编码器 Master 810/2410
