静力触探





静力触探介绍

静力触探，是利用一根安装了若干传感器的圆睢型探头在土体中以准静力匀速贯入时所采集的应力数据来迅速、连续的反映土质变化特征的一项重要的土体原位测试方法。



静力触探工作原理

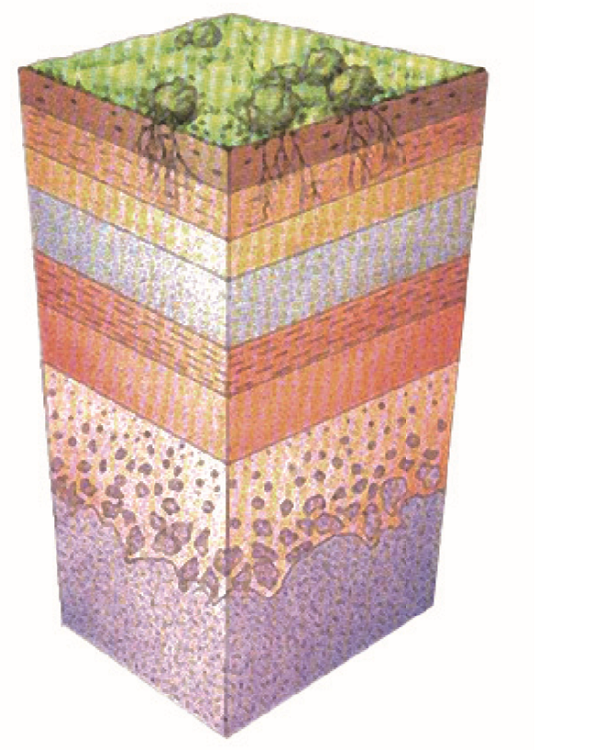

由于地层中各土层的物理力学性质不同，探头在贯入过程中所受到的各种阻力也各不相同，安装在探头上的传感器将这种大小不同的阻力转换成电信号（数字信号或模拟信号）传输到数据采集系统并记录下来，再通过已经建立的经验公式、经验图表、修正系数进行数据分析评价，最终用于指导工程设计、施工和评估。



静力触探基本功能

·土层划分

·土类划分

·测定土体的物理力学性质指标

·确定地基承载力

·确定单桩极限承载力

·评价砂土和粉土的震动液化

·检验压实填土质量及强夯效果

·黄土湿陷性评价

·判断土质滑坡滑动面、土洞及冻融土强度

·求饱和土层固结系数、渗透系数及不排水抗剪强度





静力触探测试方法

路径法

在探头被贯入（压入）到土体的过程中连续的采集传感器信息，如对锥尖阻力、侧壁摩擦力的采集。

定点法

在探头被贯入（压入）到土体的预定深度后连续的采集传感器信息，如对孔隙水压力消散的采集。

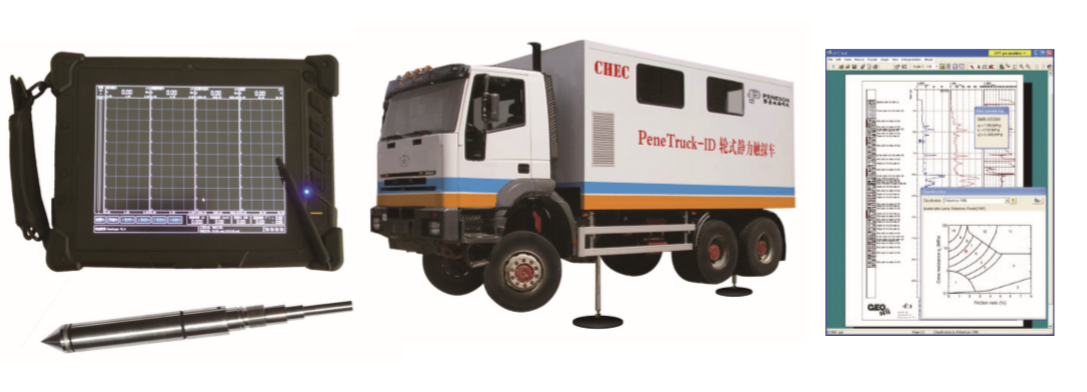

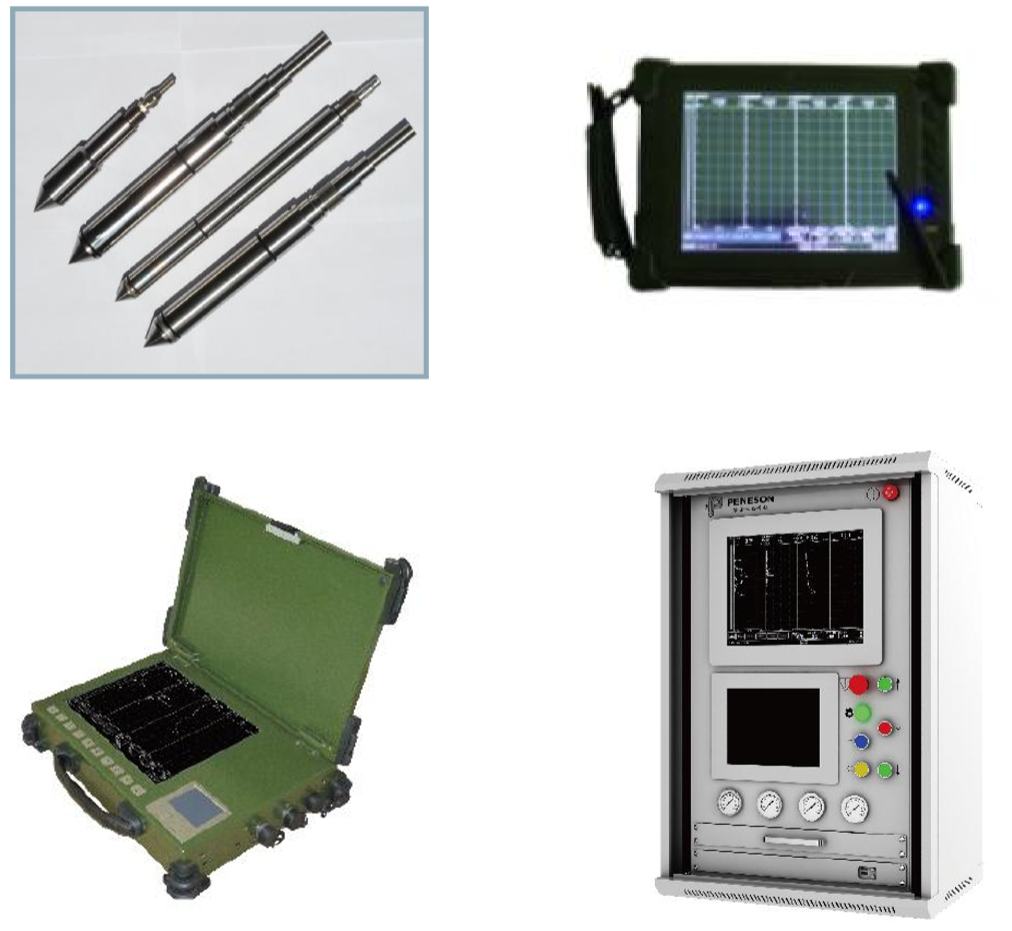

静力触探系统组成

完整的静力触探装备主要包括四大部分

·量测系统

·贯入系统

·评价系统

·附属部件





静力触探优势

·原位测试无扰动，无需取样，最为真实的反映土体性

·可实现对土体的孔隙水压力、温度等参数开展长期观测

·宏观、连续的反映土体性质，速度快、效率高、无污染

·可以与多种测试方法组合使用，扩展静力触探测试功能



静力触探功能扩展

随着科学技术的发展，世界先进的多功能静力触探已经远远超越了传统静力触探仅仅开展土力学测试的范畴，在多学科领域获得了推广和应用，取得了一系列丰硕成果和经济效益。

静力触探（含扩展功能）的测试内容包括：

·锥尖阻力

·侧壁摩擦力

·孔隙水压力

·磁力

·热力学

·土体摄像

·探头倾斜

·光谱

·十字板剪切

·孔隙水取样

·旁压

·环境评估

·电阻率

·波速

·土体取样

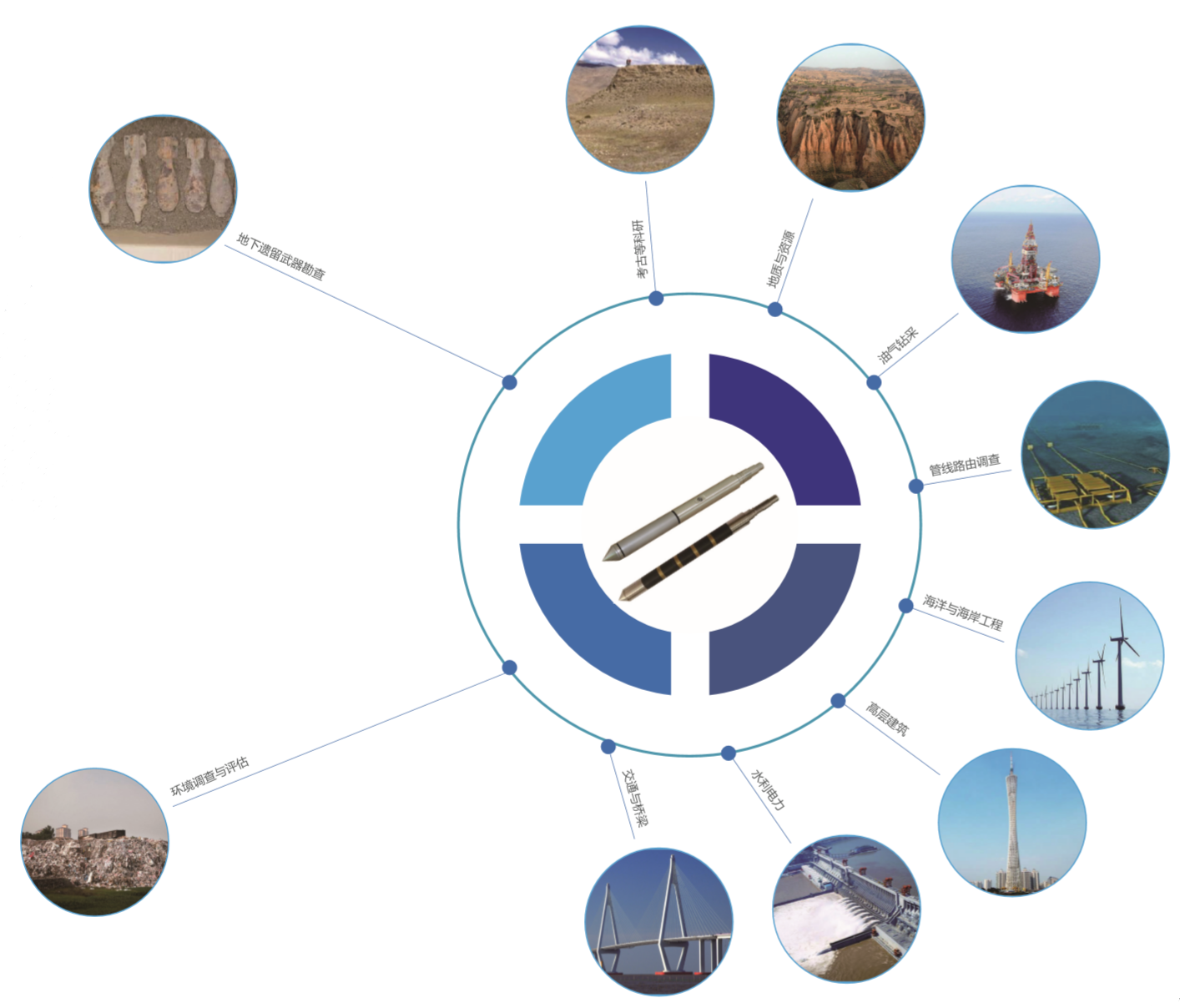

静力触探适用范围

为工程场地的土体稳定性评价和地基处理提供重要的原始

依据：

·地质与资源

·管线路由调查

·高层建筑

·交通与桥梁

·地下遗留武器勘查

·油气钻采

·海洋与海岸工程

·水利电力

·环境调查与评估

·考古等科研

作为岩土原位测试技术的突出代表，静力触探以其现场测

试无需取样、能真实的反映原状土的特性等诸多优点，已经在陆地的工程地质调查和岩土勘察领域占据了极其重要的地位，欧美发达国家将其应用到工程也已取得了显著的成果，部分国家甚至将其列为工程地质调查中的必做项目。
