代理波兰静力触探数据处理解释软件

"CPT Pro"是一套专门为静力触探提供数据分析、解译和生成报告而设计的多模块组合式软件。可以实现一系列复杂的操作，包括对CPT静力触探数据的记录和解译、提交相关岩土报告及剖面图表等等。

作为一套静力触探数据分析处理的专业软件，"CPT Pro"主要在数据解译模块、地图模块、岩土剖面模块和数据编辑器模块方面体现其强大的数据分析处理功能。

1.数据解译模块

数据解译模块可以实现以下操作：

·对静力触探测试的数据文件进行校正

·对静力触探测试的数据进行常规的数值计算（包括平均、整合及多项式计算等等）

·添加数据文件（要情况下在同一个孔位进行再次测试）

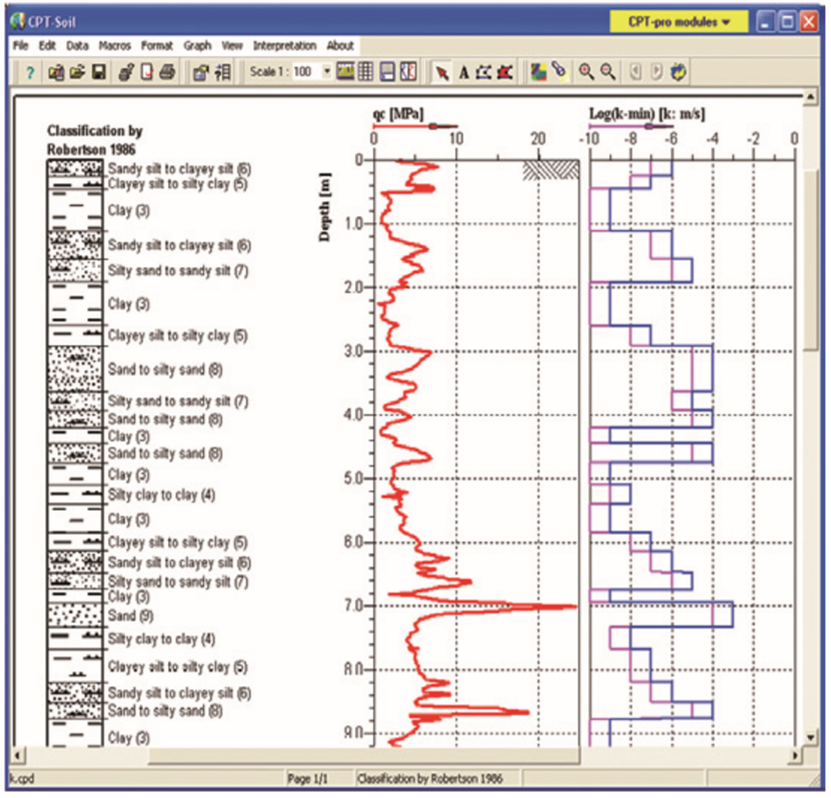

·绘制静力触探的基本参数曲线，如qc, fs和u；也可以绘制通过数据解译而派生的相关参数，如qt, ft, Rf和Bq等等

·对静力触探测试数据进行解译获得土类划分结果

·对静力触探测试数据进行解译获得土体测试的基本特征参数，如ID、M、M0、su和K0等等

·对静水压力进行计算，并绘制曲线图

·连续解译和批量打印

·任意的选取静力触探基本参数、派生参数和解译参数进行图表打印，打印的图表也会附加数据解译的结果并以相应的地质符号和描述表示

2.地图模块

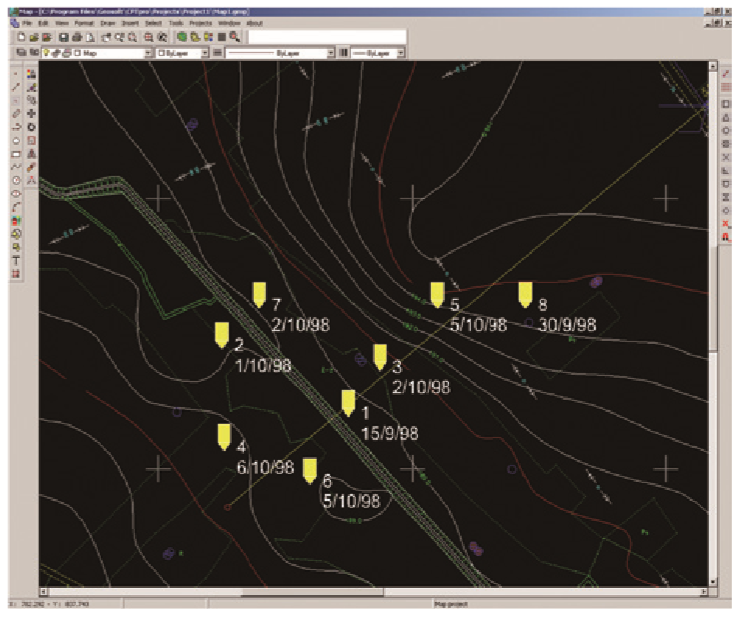

地图模块用于在地图上展示静力触探及其它测试方法的测试结果，可以适用于通用的DWG和DXF格式，也能够适用于自行产生的矢量图。

·精简版地图模块LT，用于在已有地图上进行展示

·扩展版地图模块，包括所有必要的工具可以对DWG和DXF格式的地图进行编辑和生成

3.岩土剖面模块

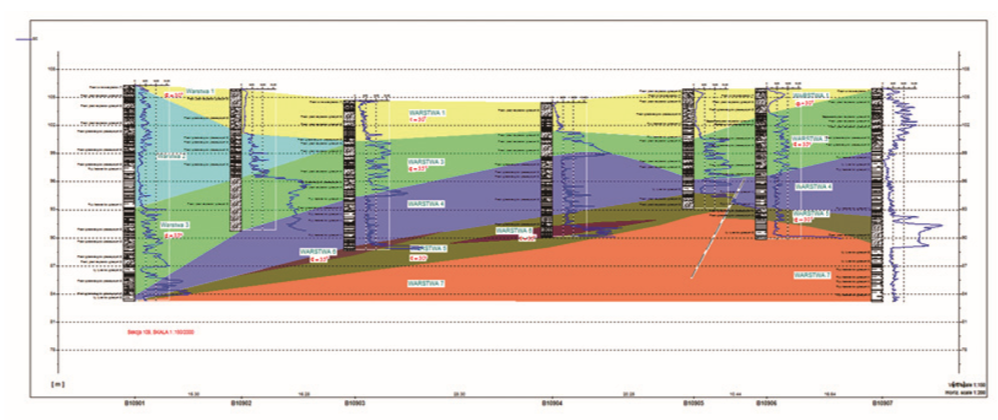

岩土剖面模块能够以任何比例绘制岩土剖面模块，其主要功能如下：

·对岩土剖面图的测量、计算与解译

·定义土类的地质表示符号

·打开剖面图，标注地质分层（根据操作人员的地质解译结果）

·关闭剖面图，对地质分层进行颜色填充

·为生成专业的岩土文件提供各类标注与设置（如字体大小、颜色等等）

4.数据编辑器模块

数据编辑器模块用于产生数据库包含用户提供的钻井测井信息以及基于地层深度的岩土参数。所有的结果被保存在当地数据库，数据编辑器模块却能够将这些数据共享到网络中。所有的钻井测井记录数据以及各类岩土参数的数据图表可以被便捷、自动的添加到岩土剖面模块生成的岩土剖面中。
