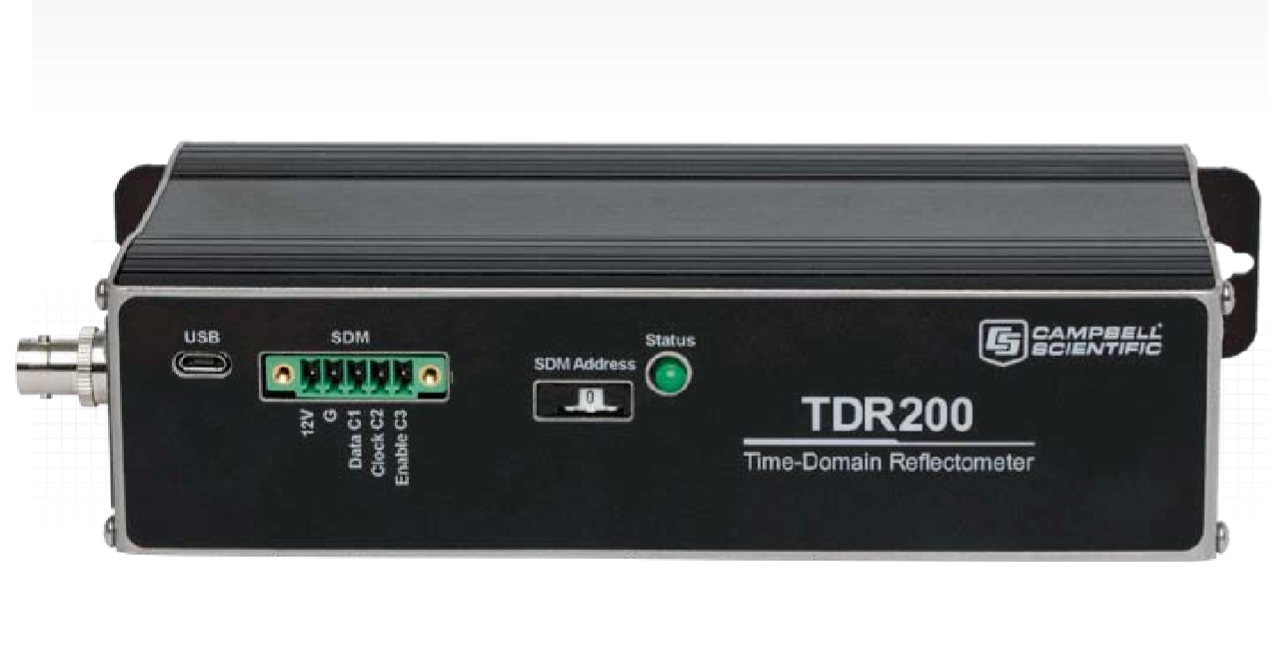

TDR200

时域反射计

概述

TDR200时域反射计是Campbell Scientific TDR时域反射测量系统的核心。TDR系统可以准确测量土壤体积含水量，土壤容重电导率，岩体变形或用户自定义时域测量。一个Campbell Scientific数据采集器可以控制多个TDR200时域反射计。

优点和特点

·低功耗(TDR100功耗的一半)

·坚固耐用高灵敏度低噪

·高级波形过滤

·高级波形分析算法

·向下兼容TDR100系统(CRBasic数据采集系统)

·60Hz频率抑制

技术描述

TDR200（1）产生一个短时上升时间电磁脉冲，应用到一个包含测量土壤水分含量的TDR探针的同轴系统中，并（2）对产生的反射波形进行采样和数字化分析和存储。

板载处理器对于传导时间和反射脉冲振幅进行分析处理，能够快速、准确的确定土壤含水量、土壤体积导电率、岩体变形或用户自定义时域测量。

数据采集器采集250个点的波形并在2s时间内进行分析。在岩体变形和坡面稳定性监测中，每个波形可以多达10,112数据点对于线缆长度监测。高级的噪声过滤和平均保证了在噪音环境中可以进行精确的测量。

技术参数

·脉冲发生器输出：250mV，50Ω

·输出阻抗：50Ω±1%

·脉冲发生器和采样电路时间响应：≤85ps

·脉冲发生器畸变：1ns，±16%;1ns后±1%

·脉冲长度：25.5µs

·波形采样：基于选定长度，20-10112波形值

·波形平均：1-128

·静电放电保护：±8kV@2Ω通风，±4kV@2Ω接触

·浪涌防护：±2kV@2Ω

·运行温度范围：-40°-+85°C

·电源：12Vdc(9.6-16Vdc),

·最大150mA,USB供电(5Vdc)

·重量：0.79kg(1.75lb)

·高度：10.7cm(4.2in)

·宽：5.1cm(2.0in

·长：21.6cm(8.5in)

电流损耗

·测量状态：120mA

·休眠状态：1mA
