CS650、CS655

时域反射土壤水含量传感器





创新的

高电导率土壤中测量更为精确



优点及特征

·测量电导率≤3dSm^-1(CS650)或≤8dSm^-1(CS655)的土壤含水量

·更为精确，不需校准

·更大的样品体积，减小误差

·校正土壤质地和土壤电导率所造成的影响

·可估算多种矿物质土的土壤水含量

·多种用途—测量介电常数，容积电导率（EC）和土壤温度



概览

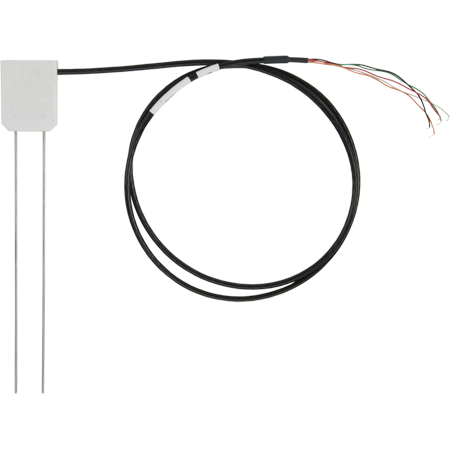

CS650和CS655时域反射土壤含水量传感器采用创新技术监测土壤的体积水含量，容积电导率和温度。包括2个不锈钢探针，以及与其相连的电路板。

CS650探针30cm长，CS655探针12cm长，电路板用环氧基树脂密封，电路板上附有屏蔽线缆，用于连接数据采集器。





测量方法

CS650和CS655通过测量信号传输时间，信号的衰减情况以及温度，利用这些原始数值而得到土壤介电常数，容积含水量，容积电导率数的值。

被测信号的衰减用来反应反射损失的影响及其传播时间。这些负影响可精确的反应出土壤水溶液的含水量EC≤3dSm^-1(CS650)或≤8dSm^-1(CS655)无需特定土壤校准。土壤体积电导率也可通过测量衰减情况而计算出来。

热敏电阻测量温度，其热触点靠近环氧树脂的表面与探头相连。水平安装传感器可保证在相同深度精确的测量含水量和土壤温度。而其它方向的安装所进行的温度测量仅代表环氧树脂与探针连接位置附近区域的温度。



技术规格

›感应体积范围¹：7800cm³(CS650),3600cm³(CS655)

›最大线缆长度：610m(2000ft)，组合线缆长度(10个传感器连接到同一个数据采集器的控制端口)

›探头尺寸：85x63x18mm

›探针直径：3.2mm

›探针间隔：32mm

探针长度

›CS650：300mm

›CS655：120mm(4.72in)

重量

›CS650不含线缆：280g

›CS655不含线缆：240g

›线缆：35g/m



土壤温度

›测量范围：-10°到+70℃

›精度²：±0.5℃（探头主体位于土壤中）

›精密度3：±0.02℃



相对介电常数测量

›范围：1-81

›精度²

范围	CS650	CS655
1~40	±(读数的2%+0.6)溶液EC≤3dSm-1	±(读数的3%+0.8)溶液 EC≤8dSm-1
40~81	±1.4溶液EC≤1dSm-1	±2溶液EC≤2.8dSm-1

›精密度³：<0.02



容积含水量

›范围：5%到50%

›精密度³：<0.05%

›精度²

›CS650：±3%矿物质土壤，溶液EC≤3dSm^-1

›CS655：±3%矿物质土壤，溶液EC≤10dSm^-1



电导率测量

›范围

	CS650	CS655
溶液EC	0至3dSm-1	0至8dSm-1
容积EC	0至3dSm-1	0至8dSm-1

›精度²：读数的±5%+0.05

›精密度³：0.5%ofBEC



电相关

›输出：SDI-12;连续的RS-232

›预热时间：3s

›测量时间：3ms测量;600ms完成SDI-12指令

›电源要求：6Vdcto18Vdc；必须提供45mA@12Vdc

›电磁：CE标准(EMC兼容性能标准要求)，符合EN61326要求，防止静电放电和浪涌。外部的无线电会影响探头的使用，因此，探头应原理无线电发射源，例如交流电源线或马达附近。

›内探头接口：当使用标准的数据采集器SDI-12的“M”命令时，可以将多个传感器安装在彼此距离4英寸以内的位置。SDI-12“M”命令每次只允许激活一个传感器。

功率损耗(请参看说明书中的图表)

›活动时(3ms)：通常45mA@12Vdc(80mA@6Vdc,35mA@18Vdc)

›安静时：通常135µA@12Vdc

›平均：

I=0.09n+[3.5+0.024(n-1)] n/s

其中,

I=平均电流（mA）

n=探棒数量

s=测量间隔（s）



¹每个探针周围大约有7.5cm的半径范围，最远端的探针半径范围约4.5。

²精度参数来源于实验室环境下，测量一系列介电常数在1至81范围内的溶液，以及测量0至3dSm-1范围内的电导率溶液得来。

³精密度表示测量的重复性，由传感器在同种材料中进行反复测量而得来。
