沥青应变计

沥青应变计

型 号:ASG152,ASG-V
原产地:美国CTLGroup
用 途:用于测量沥青层的水平应变,而ASG-V用于测量垂直应变,这两种类型都得益于使用耐用材料的现场验证设计,以确保准确的长期数据采集。

沥青应变计

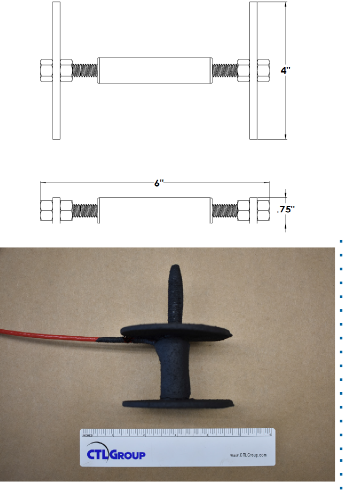

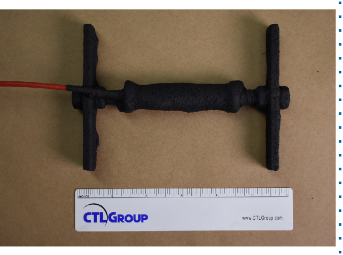

CTLGroup的沥青应变计(ASG)设计用于沥青路面施工相关的高温和压实荷载。ASG152(第1张照片)用于测量沥青层的水平应变,而ASG-V(第3张照片)用于测量垂直应变,这两种类型都得益于使用耐用材料的现场验证设计,以确保准确的长期数据采集。

在我们的ASGs中使用的全桥结构,这样减少了成本,因为无需配置昂贵的数据采集硬件和信号调节系统来提供桥路补偿。编织网结构的屏蔽保护导线免受电气噪声的影响,而耐磨聚四氟乙烯聚合物涂层可承受高达205℃(400℉)的温度。可以减少仪器额重复采购,所有这些都可以延长传感器的使用寿命和长期节省成本。









通用技术参数

桥接方式

全桥

应变计电阻

350欧姆

激励电压

最大10V

输出电压

2 mV/V @ 1500 με

标定系数

单独提供

网格面积

0.133cm2

应变计面积

1.22 cm2整体

疲劳寿命

<105重复@+/-1500 με

模量

2340,000 psi

材料

黑色6/6尼龙

涂层

两部分组成,部分是多硫聚合物,另一部分是封装外壳的硅丁基橡胶

质量保证

温度

-34(-309) 204 (400)

导线

30英尺22 AWG编织屏蔽导线,四线
