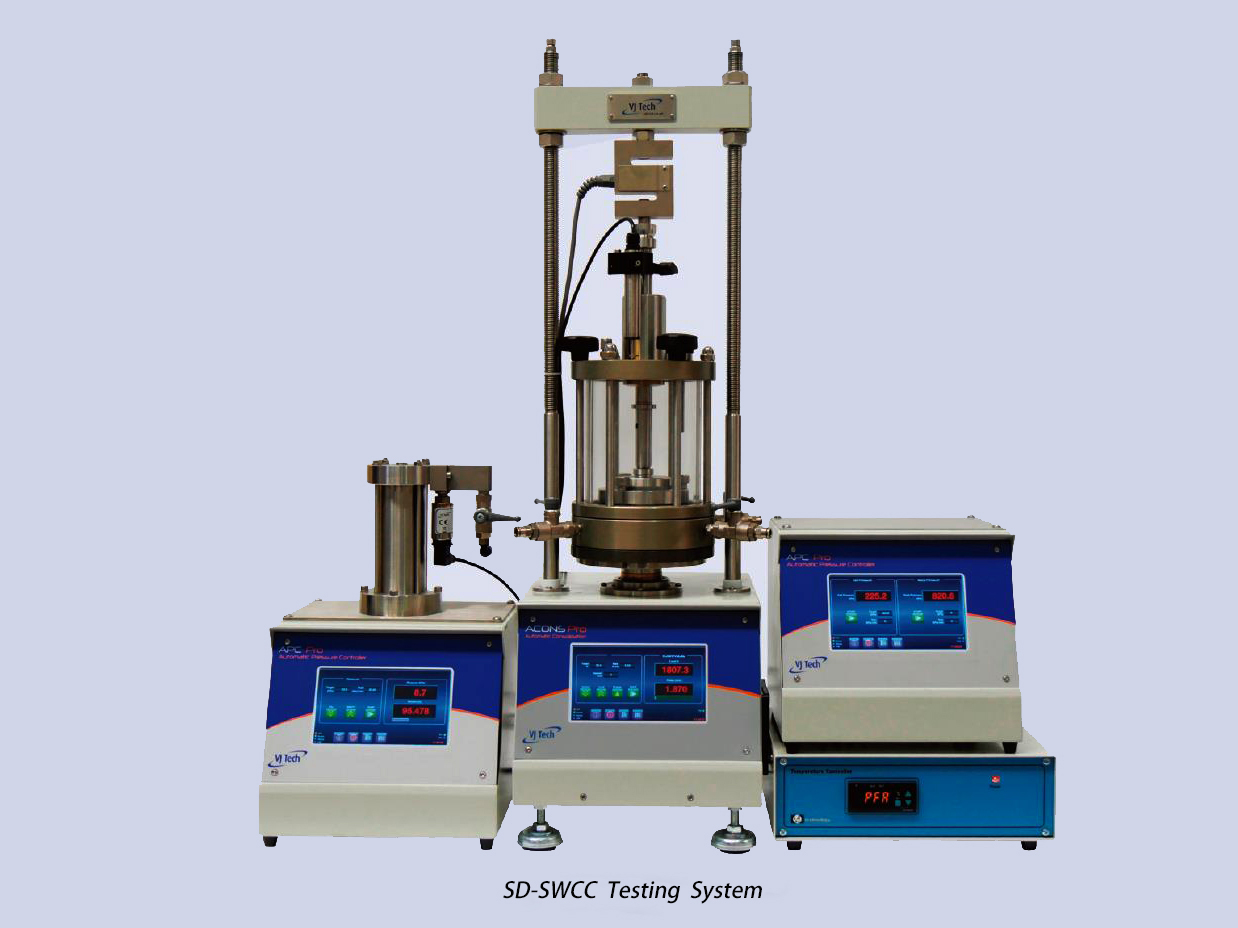

SD-SWCC应力相关土水特征曲线试验系统

SD-SWCC应力相关土水特征曲线试验系统

型 号:SD-SWCC
原产地:英国VJTech公司
用 途:研究应力状态对土样水分特征曲线(SWCC)的影响。

产品名称:SD-SWCC应力相关土水特征曲线试验系统

型号:SD-SWCC

厂家:英国VJTech公司



VJTechSD-SWCC试验系统,研究了应力状态对土样水分特征曲线(SWCC)的影响。

应力相关SWCCSD-SWCC)是一项先进的试验,它通过不同K0应力条件下SWCC的测定,尽可能还原深层土层的应力状态。

多功能固结压力室配有精密制造的直径70 mmUNSAT套件,这是专为该压力室设计的3个可互换测试套件之一。

压力室还配有一个加热器和温度探头,以防止冷凝,经过硬阳极氧化以减少腐蚀,并配有一个高进气值陶土板。该压力室配有单独的温度控制器单元。

垂直载荷通过我们的电动多用途自动荷载架施加,孔隙气压由自动气压控制器控制并从试样顶部施加;孔隙水压由自动水压力控制器控制并从试样底部施加,进而实现基于轴平移技术的吸力控制。

该系统支持吸湿及脱湿试验,并可进行滞后性研究。试验由Clisp Studio软件的SD-SWCC模块控制,该模块具有简单的测试设置和配置,以及将数据导出到Excel的功能。



产品特点:

配有高进气值(3515bar)陶土板的气密型固结压力室,适用于70mm的试样

内嵌温度传感器,加热单元,以及控制单元以防止试样冷凝

支持吸湿及脱湿试验

自动液压气压控制器施加吸力

荷载由电机控制

• 15kN外置荷重传感器

可选内置水下荷重传感器

用于PC控制的以太网或USB接口

集成7”触摸屏彩色显示器,可独立使用,无需PC控制(如果需要)

超大存储空间(8GB SD卡可存储14,000,000个数据)

数据可导出至Excel表格

高速ARM处理器

高转换率传感器(24位,最高4000/秒采样率)

升级至3通道输入(1个数字通道及2个模拟通道)

内置实时数据图表显示

内置自动啮合功能,啮合值可自定义

内置自动换向限位开关

内置传感器上下限自动保护装置

敏感数据的非易失性存储器􀀁􀀁􀀁

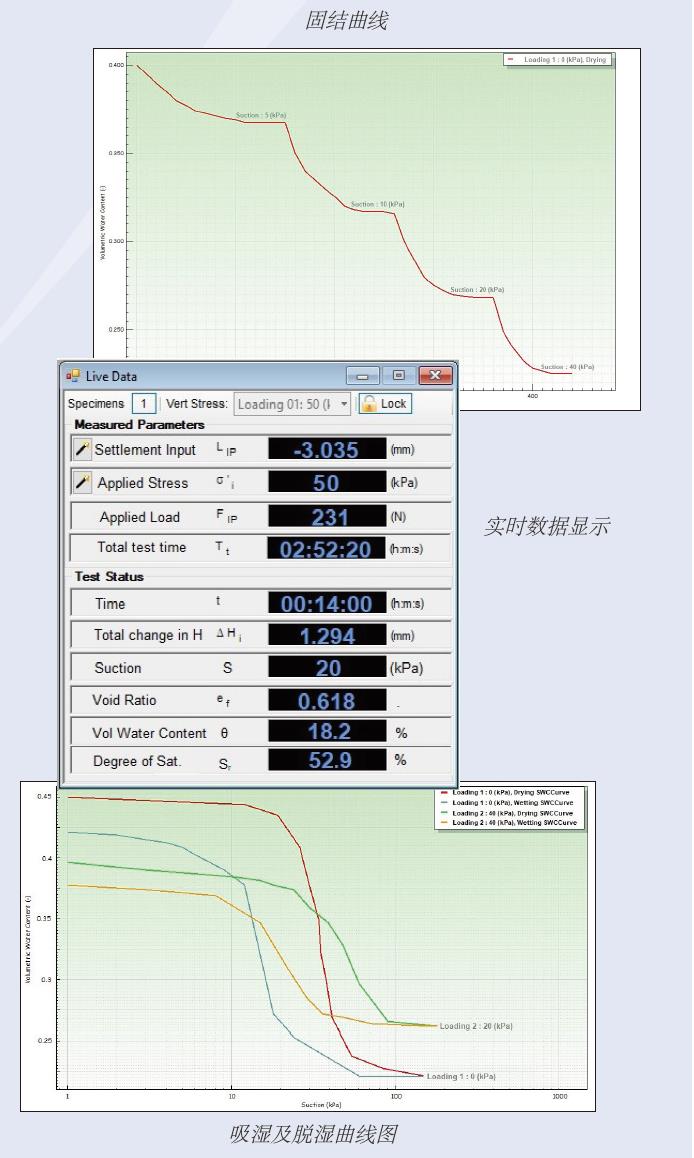

VJT-csSD-SWCC Clisp Studio应力相关土水特征曲线软件

VJ-Tech-Clisp Studio SD-SWCC软件模块使用户能够确定应力状态对土壤样品土壤水分特征曲线(SWCC)的影响。



Clisp Studio csSDSWCC 软件特征:

数据存储

支持固结试验

支持脱湿土水曲线试验测试试验

支持吸湿土水曲线试验测试试验

自动控制竖向加载次序(需在同一荷载架进行)

自动控制设备开始/停止

采集及计算数据实时表格显示

采集及计算数据实时图形显示

支持自定义视图

预装试验报告标准模板

数据可导出至Excel表格

支持试验脚本导入及导出

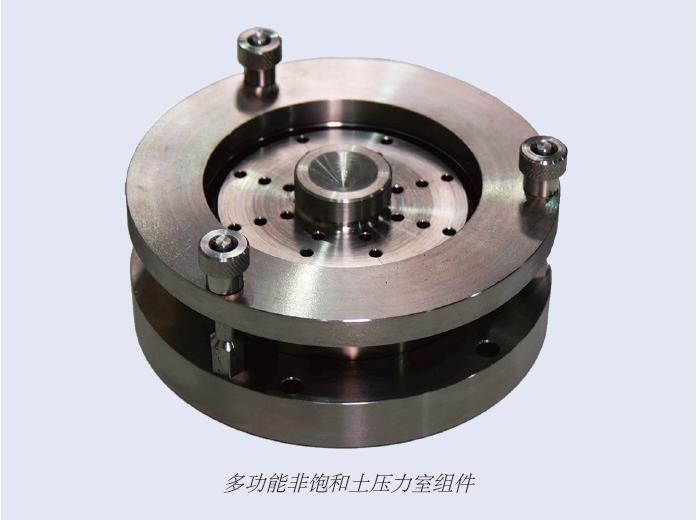

             MPCC-UNSAT 套件(70 mm直径)

该组件套装专为VJ Tech多功能压力室设计制造。通过相应的组件套装,该多功能压力室也适用于常规固结试验和恒定应变率固结试验。

非饱和土压力室组件套装包括加载帽、底座、锁紧圈、螺栓、试样环刀、上下透水石、标准的5bar陶土板。



技术参数

荷载架最大加载能力

15KN

分辨率

0.1N

精度

0.15% FRO

可调节的位移加载速率

010.0000 mm/分钟

最大基质吸力

15,000kPa

接口

以太网或USB接口

电源供应

DC 适配器 (输出 24VDC, 输入 90240 V, 50/60 Hz,1ph



订购信息

VJT0650M2-P

ACONS Pro 电机驱动自动多功能荷载架(CRS/SWCC/OEDO)

VJT0651-H

多功能固结压力室

VJT0651-H-UNSAT70

MPCC-UNSAT套件 (70 mm 直径)

VJT2250-P

气动型自动压力控制器(1 MPa

VJT2266-P

水压型自动压力控制器(1MPa

VJT0651-H-TEMP

温度探头、加热单元 &控制器 (用于多功能固结压力室)

VJT0271

LSCT 位移传感器 (25 mm

VJT0353B/MPC

25 kN内置水下荷重传感器,配电缆和DIN接头

VJT-csSDSWCC

Clisp Studio SD-SWCC软件
