产品名称：振动（循环）三轴机械式试验系统

型号：DTMS

厂家：英国VJTech公司





该设备符合以下标准/规程: ASTM D3999-11, ASTM D5311-11

VJ-Tech动态（循环）三轴机械式试验系统有多种不同的配置，有TriSCAN型或基本型加载架，拥有不同的加载能力。

我们可以提供单轴和多轴系统，每个轴最多可以配备8个输入通道，这样可以容纳多个传感器。如果您的需求发生变化，系统也很容易扩展，只需添加额外的通道或者只是增加另一个轴。

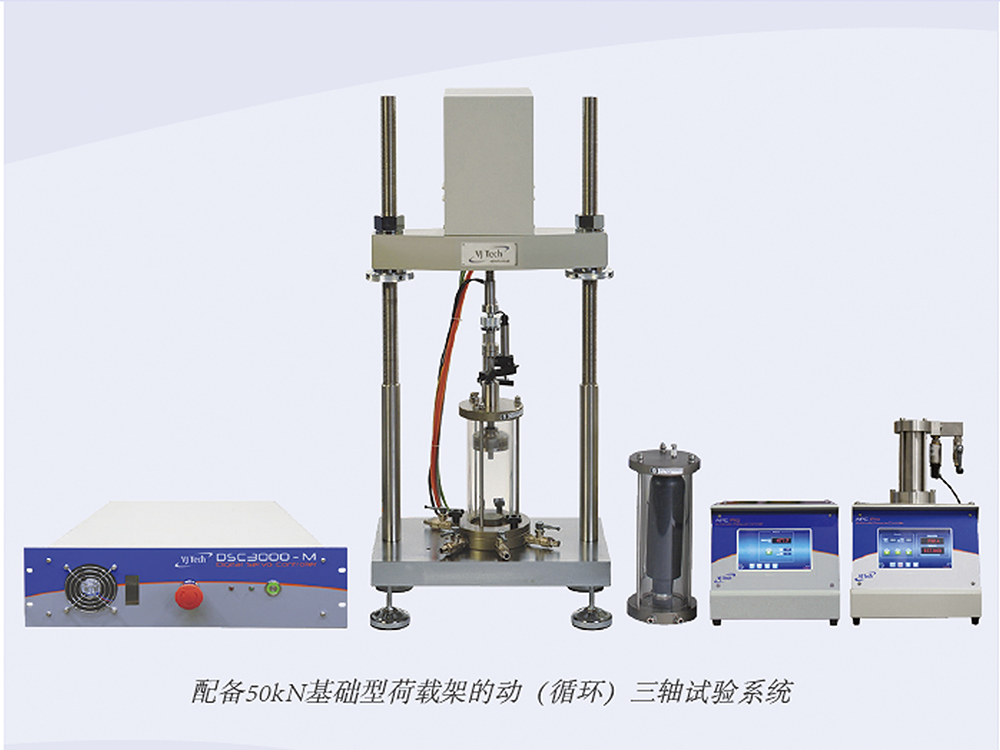

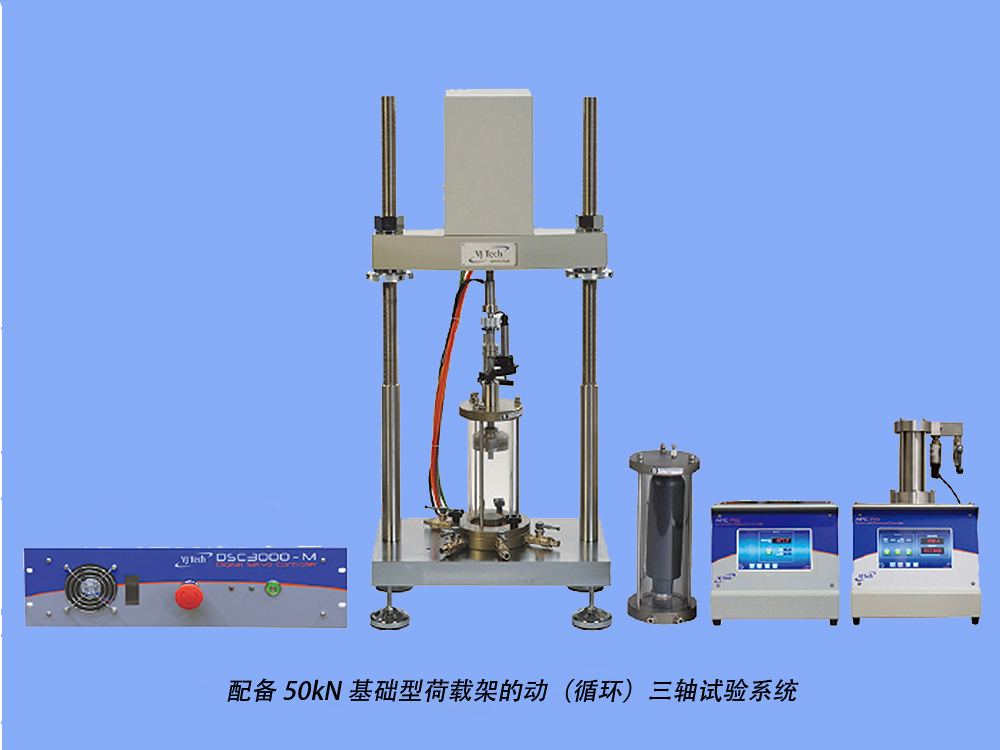

加载架可以是Triscan Pro系列之一，也可以是基础型的加载架，加载能力可以从50kN到250kN不等。

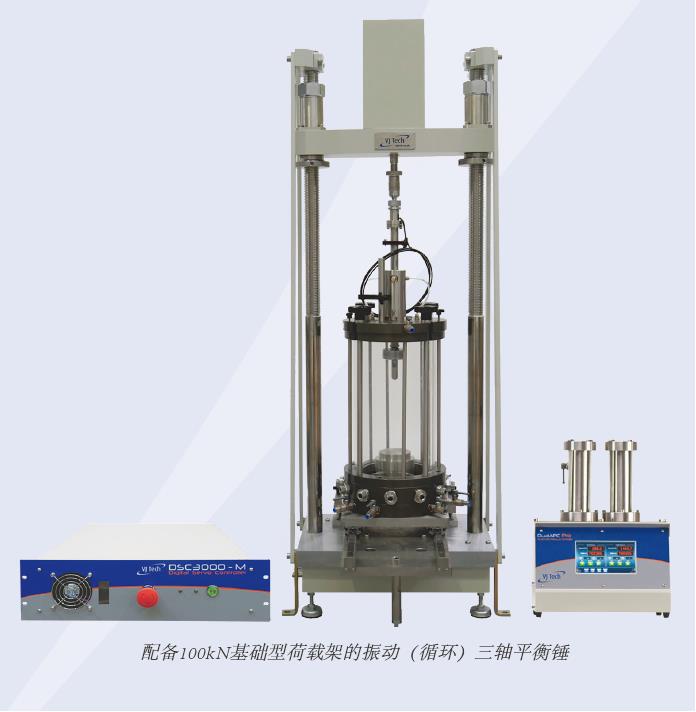

三轴压力室（直径50、75、100或150 mm）可选择配备平衡锤，以在动态测试期间保持围压恒定，并实现更高的压力。这也意味着双液压型自动压力控制器APC可以同时用于施加围压和反压，而不需使用气动型自动压力控制器APC提供气压和用气/水囊提供围压。

为了接入额外的传感器（如安装在试样上的传感器和弯曲元），100 mm三轴压力室可配备8通道接入环。而150mm三轴压力室标配12通道接入环。

作动器由动态伺服控制器（DSCs）控制，该控制器可施加高达10kN的动态荷载和高达20Hz的频率。DSC用于伺服电机控制和传感器反馈-每个DSC的传感器数量由您自行决定。

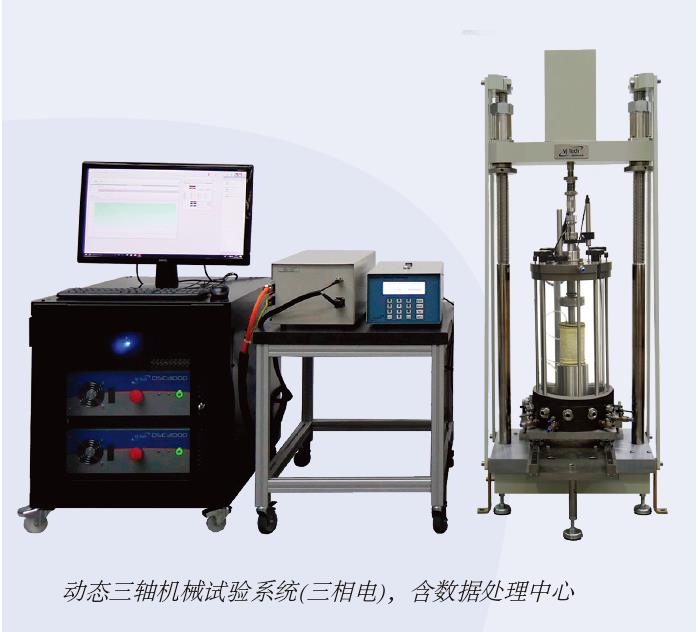

对于较高的动荷载和频率系统，需要一个三相电源。

用户友好的Clisp Studio csDYNA软件提供必要的测试配置、控制和数据采集和导出。符合ASTM3999和ASTM5311标准。

技术参数（取决于不同的系统）
最大频率	0.01～20Hz
最大动态加载能力	±5 kN，最大±10kN
最大静态加载能力	5kN ～100kN （取决于加载架尺寸）
作动器	机电一体化
动态位移	-35.000 ~35.000 mm
荷载架加载能力	50 kN,100kN或250 kN
输入通道数	最多8通道/轴
分辨率	24位
PC接口	以太网或USB
波形	正弦波、方波、三角波、半正弦波、锯齿波，倒锯齿波、矩形波，用户定义波
数据采集速率	最多4,000点/循环
试样尺寸	38～150mm （取决于压力室尺寸）
最大压力	2 MPa
电源供应	单相或三相 （取决于系统参数）



Pro系列仪器特征：

• 通过USB或以太网支持电脑操控

• 支持7英寸集成触控屏进行数据输入

• 超大数据存储空间（采样8GB SD卡可存储14000000个数据）

• 支持数据导出至Excel表格

• 高速ARM处理器

• 荷载和位移闭环控制

• 高转换率传感器（24位，最高4000点/秒采样率）

• 内置数据图表实时显示

• 限位开关可自动换向

• 内置传感器上下限自动保护装置

• 非失忆性存储器数据存储器

荷载架订货信息
VJT5010-EM	TriSCAN 50kN 荷载架，配5HZ/5kN 机电一体化作动器
VJT5010-EM-B	基础型 50kN 荷载架，配5HZ/5kN 机电一体化作动器
VJT5100-EM	TriSCAN 100kN 荷载架，配5HZ/5kN 机电一体化作动器
VJT5100-EM-B3	基础型 100kN 荷载架，配20HZ/10kN 机电一体化作动器

动态伺服控制器订购信息
VJT-DSC3000M	机械式动态伺服控制器（单轴）

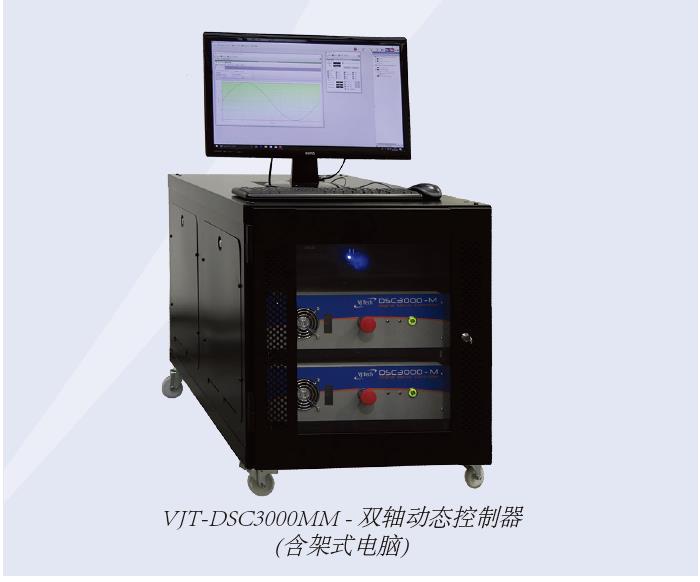

VJT-DSC3000MM	带机架柜的机械（双轴）动态伺服控制器
MIS66B	快速模数转换卡



压力控制器订购信息
VJT2266-P	Pro 水压自动控制器 （1000kPa）
VJT2250-P	Pro 气动自动控制器 （1000kPa）
VJT2267D-P	Pro 双水压自动控制器 （3000kPa）
VJT-DYN-CP	动态围压控制器
VJT0500	气缸/水缸



三轴压力室订购信息
VJT0549/DYN	动态（循环）三轴压力室 （50mm）
VJT0475/DYN	动态（循环）三轴压力室 （75mm）
VJT0400/DYN	动态（循环）三轴压力室 （100mm）
VJT0400-AR	8通道环
VJT0450/DYN	动态（循环）三轴压力室 （150mm）（配12通道环）
VJT0450/DYN-BR	动态（循环）三轴压力室 （150mm）配平衡锤（配12通道环）



传感器订购信息
VJT0351B/DYN	动态内置水下荷重传感器（5kN）
VJT0352B/DYN	动态内置水下荷重传感器（25kN）
VJT0353B/DYN	动态内置水下荷重传感器（50kN）
VJT0271/DYN	动态位移传感器（25mm）
VJT0272/DYN	动态位移传感器（50mm）
VJT0250/DYN	动态压力传感器（10 bar）
VJT0260/DYN	动态压力传感器（20 bar）
VJT0277	装在试样上的LVDT 套装 （50mm）
VJT0278	装在试样上的LVDT 套装 （70mm）
VJT0279	装在试样上的LVDT 套装 （100mm）

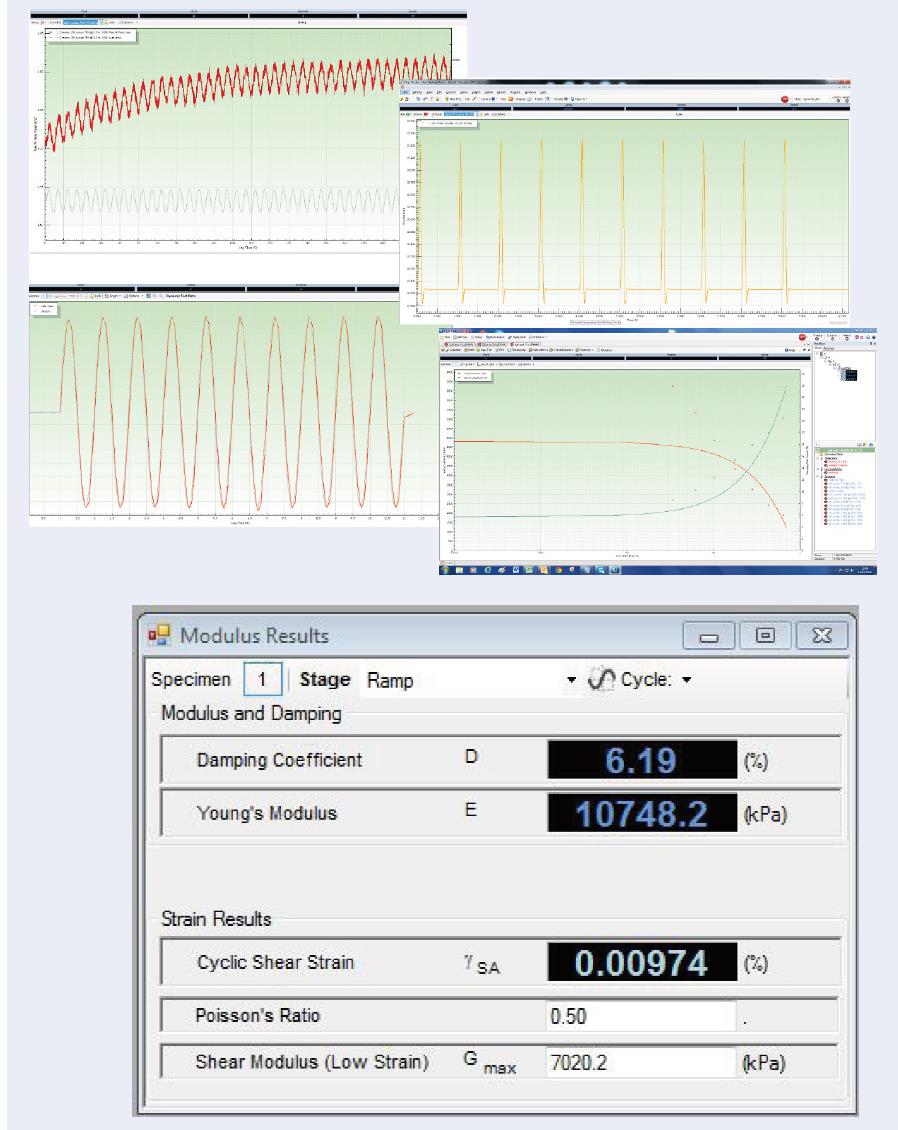

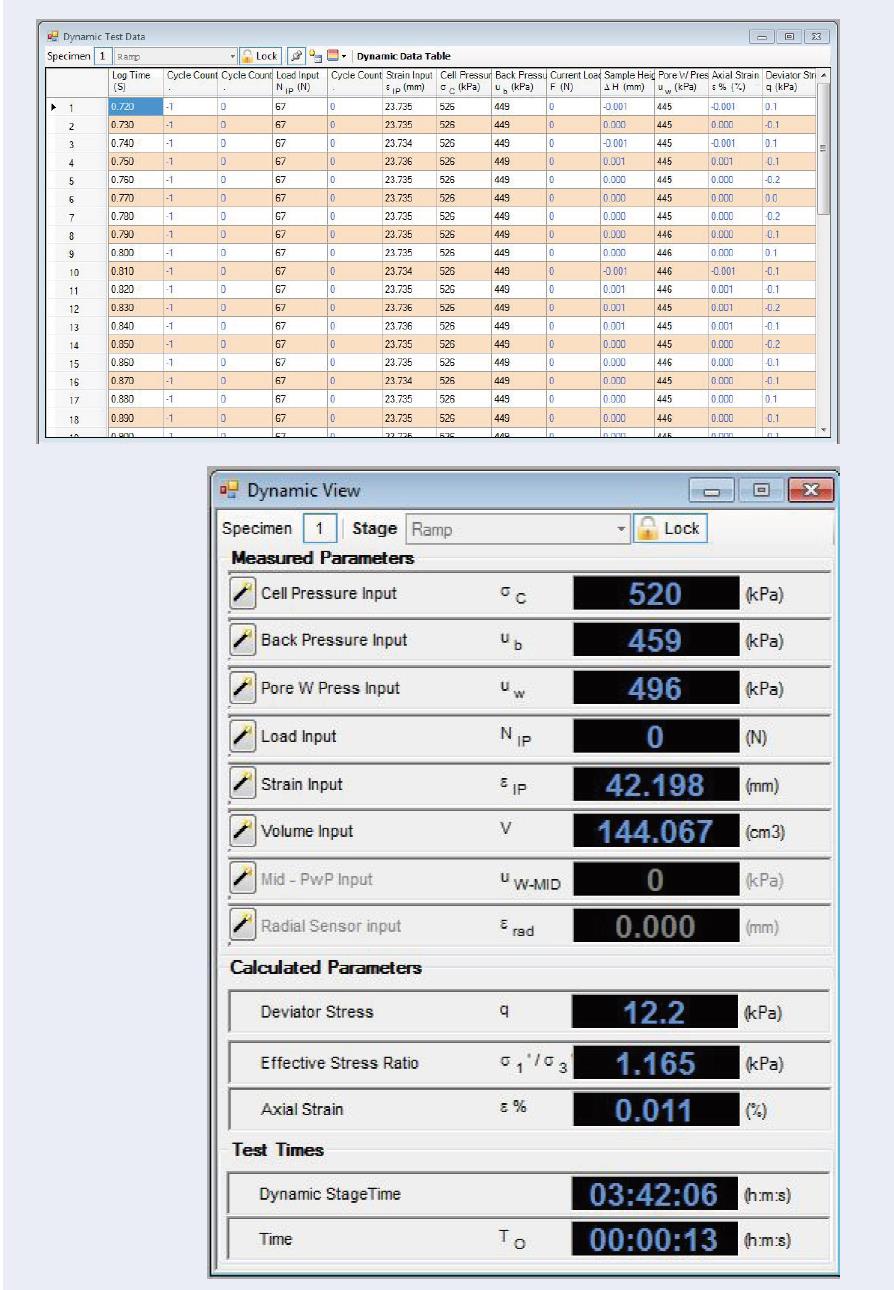

Clisp Studio-csDYNA 软件



csDYNA Clisp Studio模块是一款用户友好的软件，专为动态三轴测试而设计，提供测试功能和自动化，易于查看的结果数据可导出到Excel，以及测试脚本的导入和导出。



该软件模块符合以下标准/规范: ASTM D3999-11, ASTM D5311-11



软件特征：

• 通过内置的帮助向导，试验设置简单，操作便捷

• 传感器配置和标定

• 支持传感器读数及计算参数实时显示

• 支持数据图表实时显示

• 支持试验状态实时显示

• 支持数据导出至Excel表格

• 支持试验脚本导入及导出

• 支持鼠标点选方式实时计算T100,粘聚力和摩擦角等试验参数

• 数据可存储至SQL数据库

• 支持用户自定义数据图表格式

• 支持进行自定义试验

• 试验状态可Email通知远端用户

• 支持自定义试验报个格式

• 具备反压饱和功能(步进和蠕变方式)

• 具备固结功能（各向同性、各向异性、K0）

• 支持进行应力路径试验

• 支持进行剪切试验

• 支持进行动态加载试验

订购信息
VJT-csDYNA	Clisp Studio 动态（循环）三轴试验软件模块
