弹性模量试验系统

弹性模量试验系统

型 号:RMTS
原产地:英国VJTech公司
用 途:可自动进行试样弹性模量测量,若试样允许,亦可进行试样的永久变形测量

产品名称:弹性模量试验系统

型号:RMTS

厂家:英国VJTech公司



该设备符合以下标准/规程: AASHTO T-307-99, AG:PT-T053-07

VJ Tech弹性模量试验系统可自动进行试样弹性模量测量,若试样允许,亦可进行试样的永久变形测量。

在试样上施加固定幅值、频率、循环次数的周期荷载,试样即受到动荷载与静态围压的耦合作用,通过测量试样的轴向应力及轴向弹性变形就可获得试样的动态弹性模量。

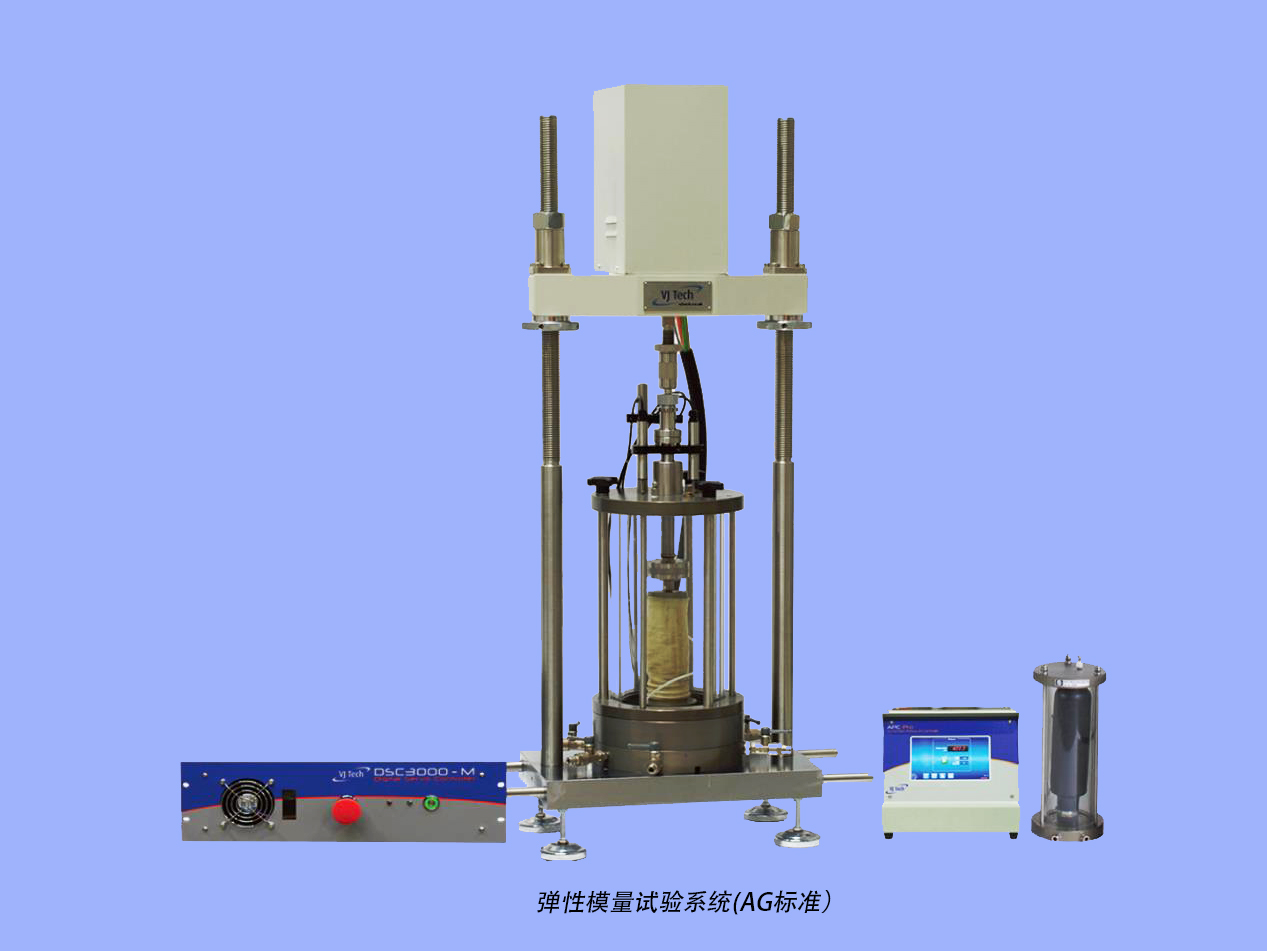

该系统包括一台VJ Tech基础型荷载架,配有高速动态伺服机械控制器(单轴,DSC3000M),该控制器可用于进行伺服电机控制和数据采集(最多8通道)。还配有1内置水下荷重传感器、2个外置位移传感器。试样装于100mm直径的动三轴压力室内,该压力室由附带的自动气压控制器按照AASHTO标准提供气态围压,并通过气/水分配缸由上述自动气压控制器按照AG标准提供水力围压。

技术参数

最大频率

5Hz

最大动荷载

±5 kN

加载能力

50 kN

最大位移

70 mm

波形

半正弦波

PC接口

以太网



Clisp Studio (csRES)弹性模量试验软件模块

VJ TechClisp Studio 弹性模量试验模块允许用户在实验室对路基或基层/底基层试样进行动态永久变形和弹性模量测试。测试软件模拟了受动载荷(即动轮载荷)作用的柔性表面下材料的物理条件和应力状态。如果需要,可在弹性模量试验后剪切试样。

支持单轴机电加载设备

支持试验自动进行

支持自定义系统模块

设备安装方便,校准便捷

利用向导助手,试验设置简单

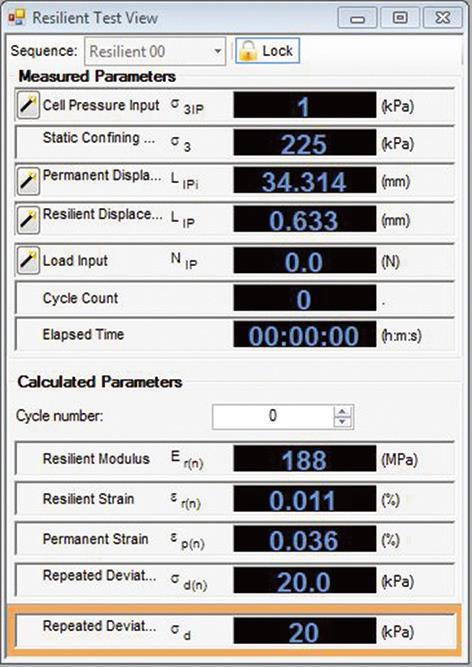

支持传感器读数及试验状态实时显示

支持试验数据实时显示 (同时支持永久变形试验、弹性模量试验及快速剪切试验)

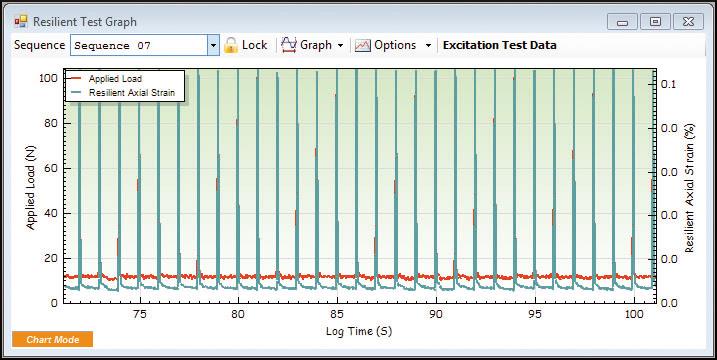

支持采集数据及计算数据实时曲线显示,包括:

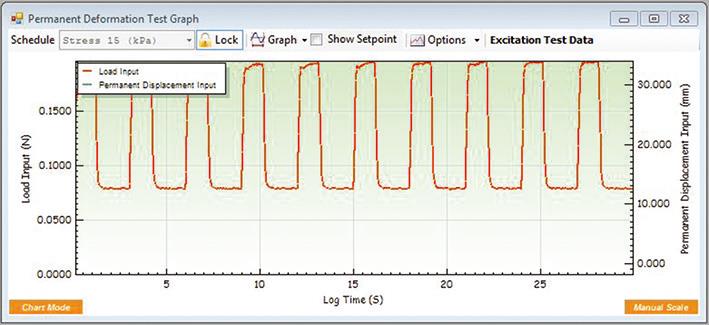

永久变形/弹性模量-时间曲线;永久变形/弹性模量-应力/张力/曲线

快剪曲线

支持采集数据及计算数据实时图标显示,包括:

永久变形/弹性数据图表

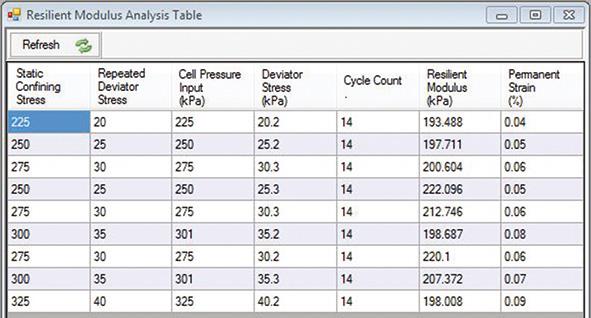

弹性模量结果图表

快剪图表

支持用户自定义视图及图表(包括输入数据、测量数据、及结果数据)

支持试验报告格式选择

支持试验数据及试验脚本导入及导出

订购信息

VJT5010-EM-B

基础型加载架,配机械式作动器

VJT-DSC3000M

动态伺服控制器

MIS0166B

FAD转换卡

VJT2250-P

Pro 气动型自动压力控制器 (1000 kPa

VJT0400/DYN

动态三轴压力室(100 mm

VJT0500

 10BAR/水储存缸( 仅适用于AG标准)

VJT0351B/DYN

内置荷重传感器 (5 kN

VJT0271/DYN

LSCT 位移传感器

VJT-csRES

软件模块
