混凝土结构质量扫描系统

型号：LT-CQCT

1 产品概述

该产品主要针对大体积混凝土内部缺陷、浇筑密实性、均匀性，根据混凝土结构特点，采用轻量传感器，便于现场耦合与提高测试效率，可广泛应用于铁路、公路、水利、建筑等行业。

2 适用范围

桥梁的零号块、腹板、底板、顶板、支座、墩、柱的混凝土均匀性与缺陷分布，岩体质量及缺陷分布，水利大坝、引水洞、建筑物等具有双面测试条件的混凝土及岩体结构。

3 产品优势

u 系统噪声水平低，采集精度高；

u 支持无线传输功能，操作便捷；

u 多通道动态连续采样，测试效率高；

u 受钢筋影响小；

u 智能化人机交互功能，使检测工作更具科技感；

u 多档量程切换可适用于多种结构；

u 支持电荷和ICP两种信号模式；

u 系统拓展性强，最大可至256通道；

u 现场可一键成像，无需特殊计算；

u 可支持设备状态管理功能，设备工作地理信息及状态信息动态展示；

u 可支持云平台。

4 仪器参数

u 平台：一体嵌入式平台；

u 操作系统：windows ；

u 信号传输方式：无线/有线传输；

u 噪声处理：平滑、滤波等机能 ；

u 分析方法：走时成像信号振幅综合迭代；

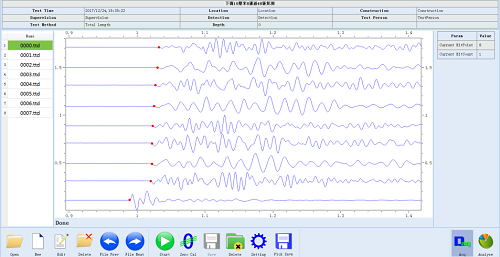

u 成像机能：一键快速屏幕成像，无需单独特殊分析；

u 程序模式：波速层析成像、能量层析成像、综合成像；

u 可接收信号通道数：独立16通道，最大可扩展至256通道；

u 多通道动态连续采样，；

u 多档量程切换可适用于多种结构；

u 信号放大：测试波形支持鼠标缩放；

u 支持电荷和ICP两种信号模式；

u 频带宽度（采集系统）：0-90KHz

u 工作温度：-30～50℃；

u 采样频率：每通道独立1MHz；

u 采样精度：物理24位；

u 动态范围：不小于120dB；

u 测试范围： 0.5m至200m；

u 信号放大/缩小：测试波形支持鼠标缩放；

5 测试原理

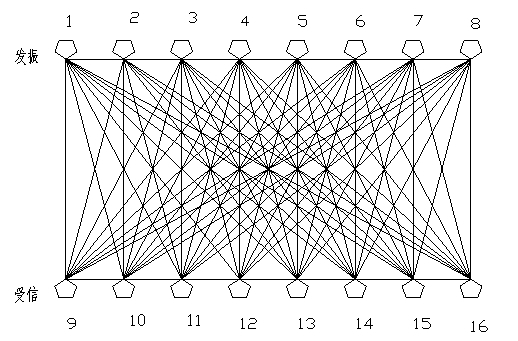

该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像，以达到检测结构物内质量的目的。

1 对应标准

（1） 《水工混凝土结构缺陷检测技术规程》（SL713-2015）；

（2） 《水利水电工程物探规程》（SL326-2005）

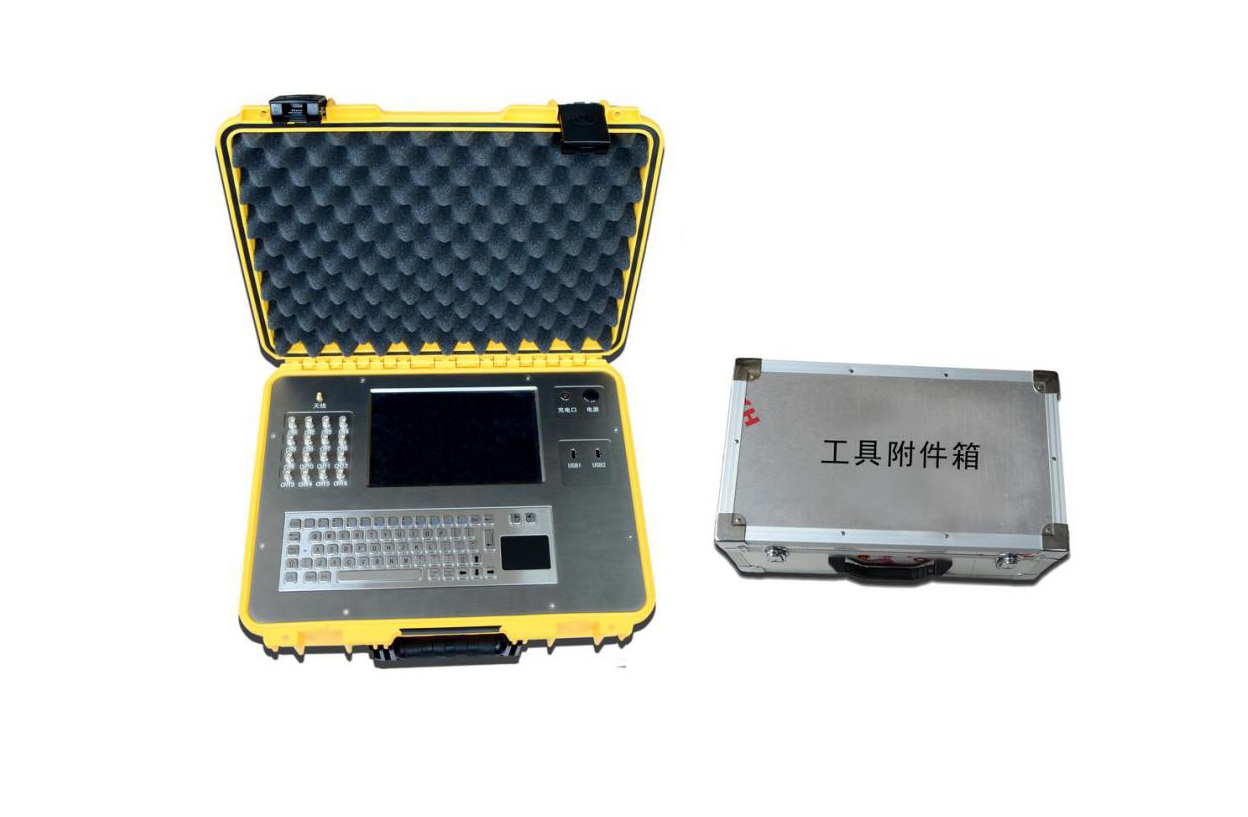

2 产品配置：

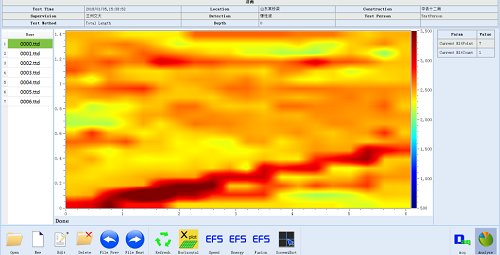

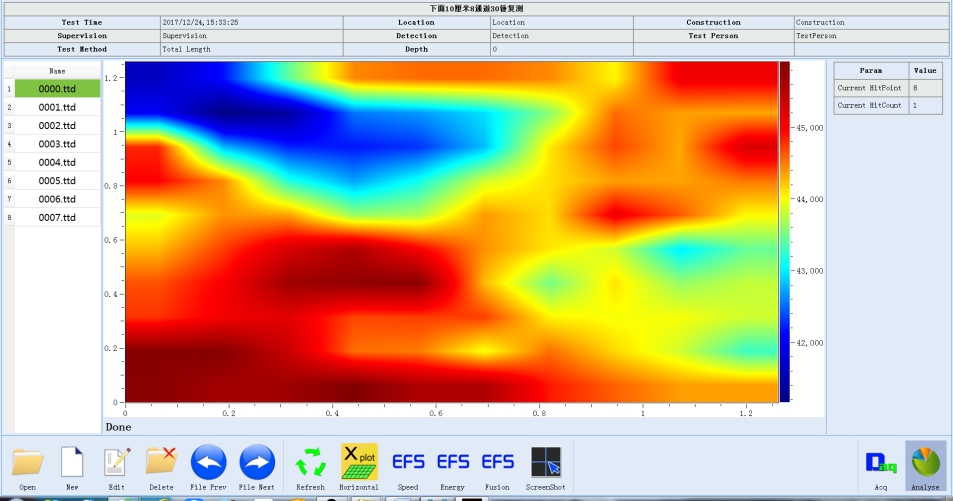

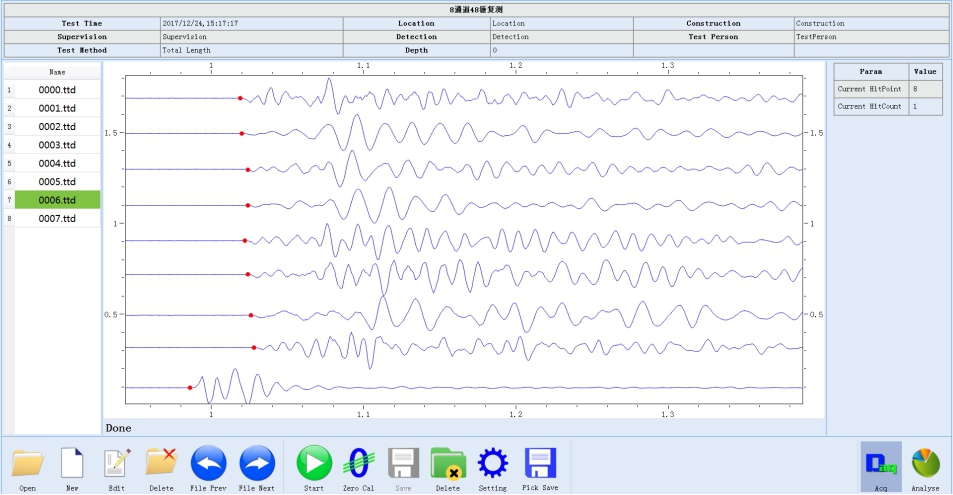

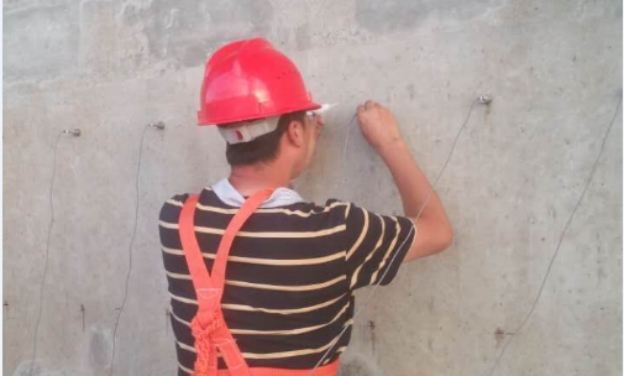

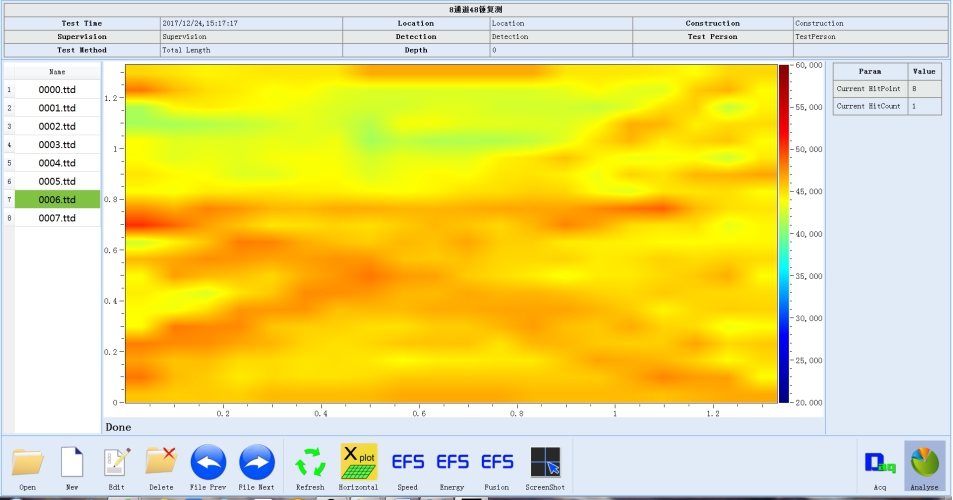

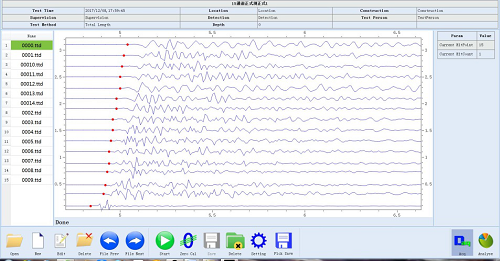

3 工程案例

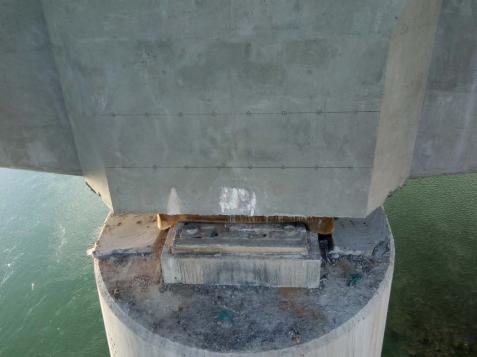

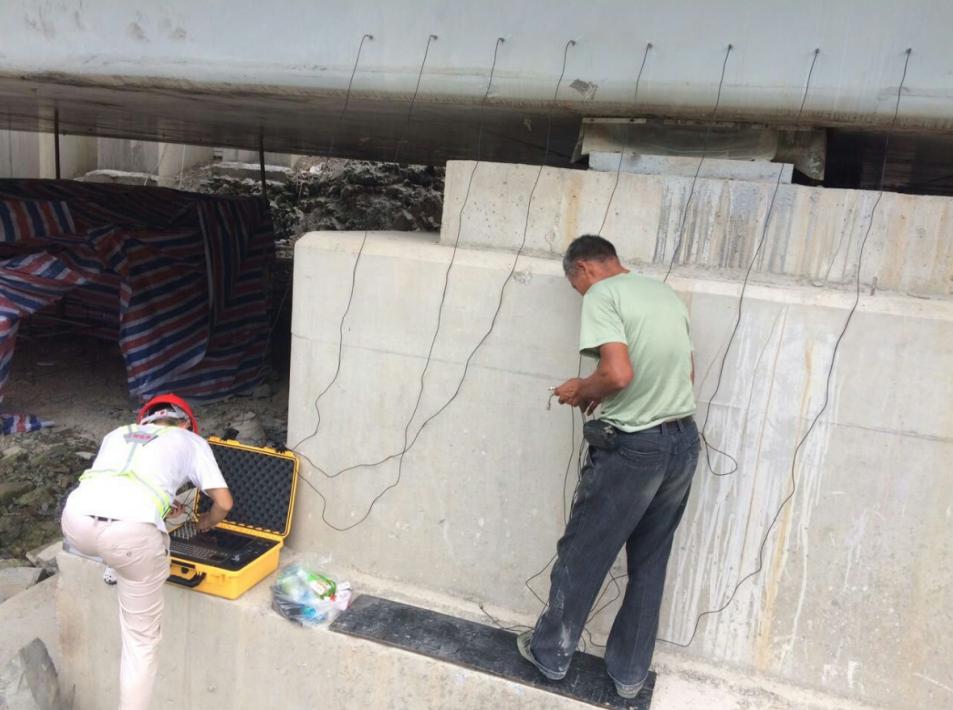

案例1：四川某在建铁路某标段现场测试

应四川某在建铁路施工单位邀请，我公司技术人员对某标段某桥梁“0”号块进行混凝土缺陷测试，通过现场测试及直接出图功能，我公司技术人员直接将测试结果汇报给相应领导，通过对现场测试结果并进行验证；仪器方便程度及准确性得到现场人员一致认可。

案例2：重庆某在建铁路某标段现场测试

我公司技术人员对重庆境内某在建铁路多个“0”号块内部缺陷检测过程中，通过现场分析数据发现某桥梁“0”号块内部存在混凝土不密实现象，现场施工人员立即对“0”号块进行破损验证，通过验证发现“0”号块底部确实存在混凝土浇筑不密实现象，施工单位立即对其进行处理，保证了工程质量。

案例3：山东某在建铁路某标段现场测试

山东某在建铁路，因“0”号块外观未处理好，业主单位怀疑 “0”号块内部可能存在混凝土缺陷；应相关单位邀请，我公司技术人员对其进行测试，通过现场测及数据分析，未发现“0”号块内部存在明显缺陷；通过多方资料核查及“0”号块表面多处进行敲击，确定“0”号块无明显缺陷，测试结果得到业主单位及施工单位一致认可。
