压阻式渗压计

压阻式渗压计是一款非常精确的压力传感器，适用于高频读数和短期应用。

其强大的4-20mA输出信号易于读取和实现自动化，适合远距离传输。

它们可以连接到地震数据记录器上，用于监测孔隙水压力的快速变化，比如地震造成的压力变化。

应用

•深层挖掘时的孔隙水压力

•动态孔隙水压力监测

•排水工程

•天然或切割边坡的水力坡度

特点

•高精度和稳定性

•与市场上大多数的读数仪/记录仪兼容

•内置热敏电阻（按要求）

•能够读取负压力

工作准则

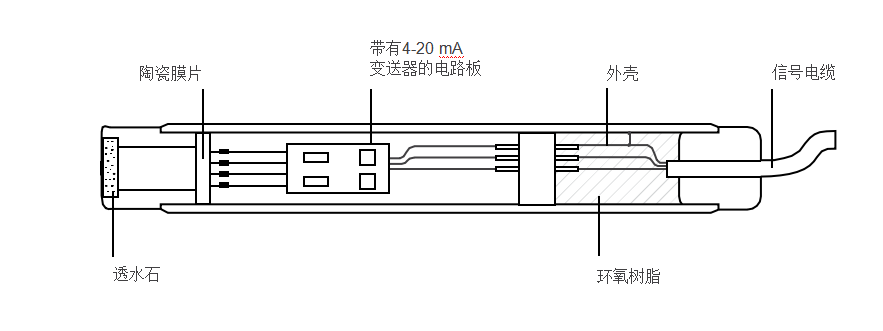

压阻式渗压计采用化学惰性的陶瓷膜片。精确的4臂惠斯通电桥应变计放置在膜片干燥的一侧。施加到膜片湿侧的水压力使应变计输出与所施加的应力成正比的信号。电路板将电桥信号转换为强大的4-20mA信号，该信号可以长距离传输到远程读数或数据采集系统。

过滤单元

压阻式渗压计具有一个透水石，可阻止小颗粒土壤进入隔膜前面的腔室。透水石中的孔允许水进入，但不允许土壤颗粒进入。这种透水石是大多数渗压计的标准配置，被称为LAE（低进气值）透水石，以区别于HAE（高进气值）透水石。在某些环境中，土壤中的气体压力高于水的压力。这会对水压的准确测量产生不利影响。在这种情况下，需要使用孔径非常小的透水石。当透水石饱和时，孔处的表面张力可有效阻止空气进入，同时仍允许水进入。空气只能在非常高的压力下进入，因此该透水石被称为HAE，高进气值透水石。

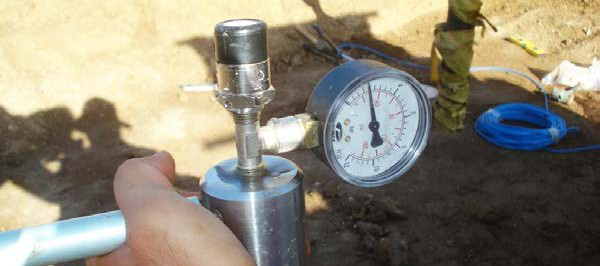

LAE和HAE透水石都必须饱和。对于LAE透水石，问题仅在于确保膜片前面的腔室内没有气泡。这样的气泡可能会减慢渗压计的响应时间。对于HAE透水石，需要饱和才能产生表面张力效果，为此可以使用特殊的饱和设备。

通常，LAE（标准）透水石适用于大多数应用。对于气体压力可能会影响孔隙水压力读数的不饱和土壤，应考虑使用HAE透水石。

技术参数

（1）包括磁滞（2）包括线性，磁滞和可重复性，通过三级政策计算

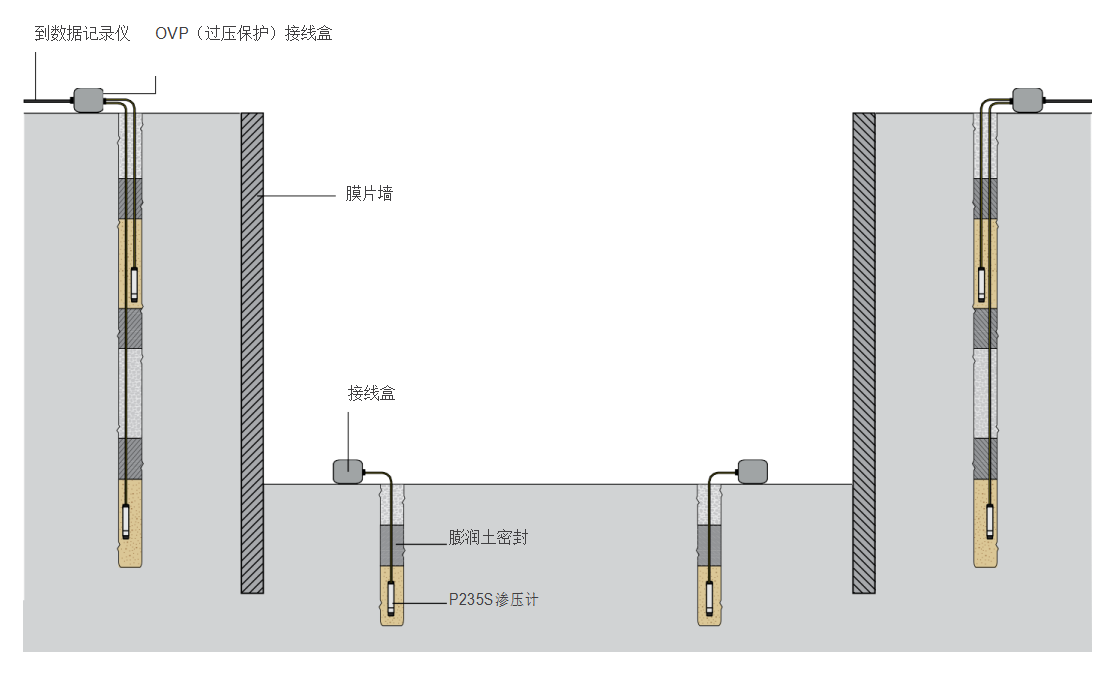

在深基坑中的应用

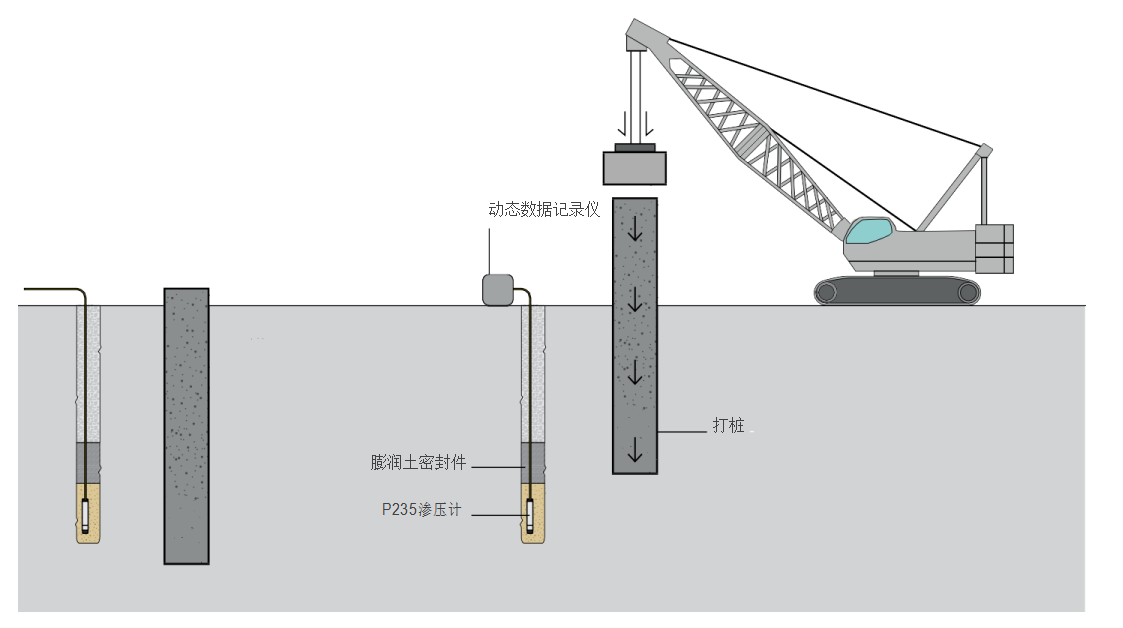

打入桩的动态应用

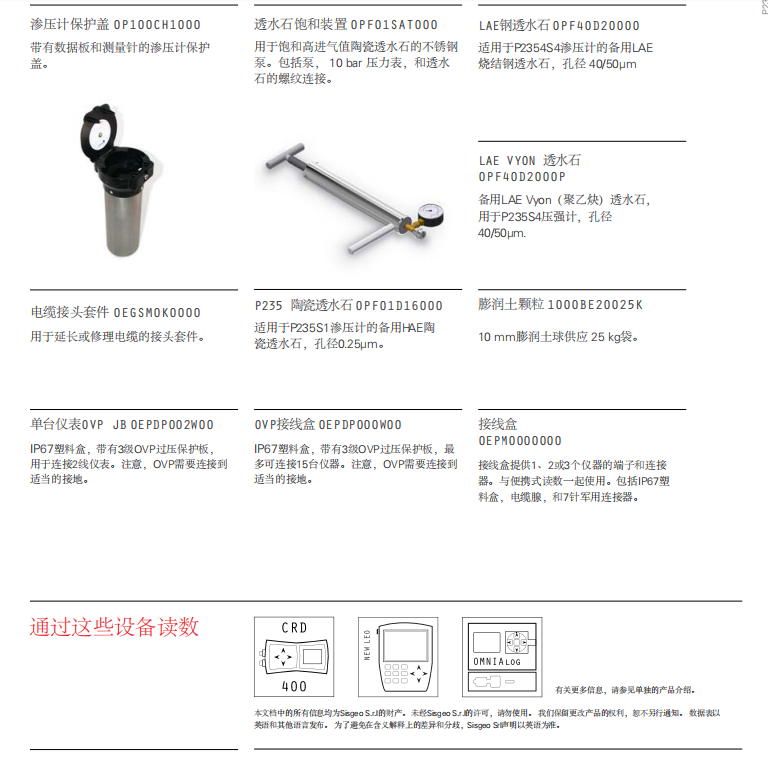

配件和备件

技术援助

SISGEO为客户提供电子邮件和电话帮助，请联系代理商瑞科仪器，以确保正确使用仪器和读数并尽可能地提高系统性能。
