光纤应变传感器

光纤应变传感器

型 号:os3100
原产地:美国MOI
用 途:光纤应变计的设计使光纤操作简单,传感器安装快速且可重复使用。其不锈钢载体将光纤光栅保持在张力状态,并在安装过程中保护光纤。由于没有环氧树脂将光纤固定在载体上,因此设计可确保长期稳定性

描述

os3100 是一种基于光纤布拉格光栅(FBG)技术的点焊或环氧树脂安装的光纤应变计。

os3100光纤应变计的设计使光纤操作简单,传感器安装快速且可重复使用。其不锈钢载体将光纤光栅保持在张力状态,并在安装过程中保护光纤。由于没有环氧树脂将光纤固定在载体上,因此设计可确保长期稳定性。对于温度补偿,os3100可以与os4100FBG温度补偿计或os4350FBG温度传感器串联。

可用焊接或环氧树脂粘贴两种安装方式将应变计安装到结构物表面。安装时间仅为几分钟,可在安装后立即使用。环氧树脂应变计通常在室温下固化不到24小时,类似于电子箔片应变计。
与箔式应变计相比较,os3100同样灵敏和准确,同时提供更大的应变范围和100倍的疲劳寿命。os3100应变计适合在恶劣环境中使用,并提供了所有基于FBG的传感器固有的许多优点。该传感器可以单独使用,也可以作为光纤光栅传感器阵列的一部分串联使用。这种阵列的安装和布线要比同类的电子测量网络便宜和复杂得多。可在04590度附近布置多个光学应变计,用于应变花环测量。
主要特点
快速、简单、可重复安装,采用可焊接或环氧树脂安装设计。与传感器组件集成的电缆,用于光纤保护和应变消除。双端设计支持在一个光纤上多路复用多个传感器。符合与同类电子仪表相同的严格标准。应变计安装和保护采用与传统电子仪表相同的方法。
Micron Optics’专利-微光机械技术。包括在 ENLIGHT传感器模具中-允许快速和容易的光学机械转换。

应用

结构物(桥梁、大坝、隧道、矿山、建筑物、石油平台)
能源(风力涡轮机、油井、管道、核反应堆、发电机)
运输(铁路、火车、公路、特种车辆、起重机)
海运船舶(船体、甲板、货柜)
航空航天(机身、复合材料结构、风洞、静态和动态试验)。

国土安全部(周边入侵、热量检测、安全门监控)


性能属性

os3110

os3120

应变灵敏度1

~ 1.4 pm/με

应变计长度

22 mm

工作温度范围

-40 to 120° C (150° C 短期)

应变量程

± 2,500 με

疲劳寿命

100 x 106 循环, ± 2,000 με

物理属性



尺寸:重量

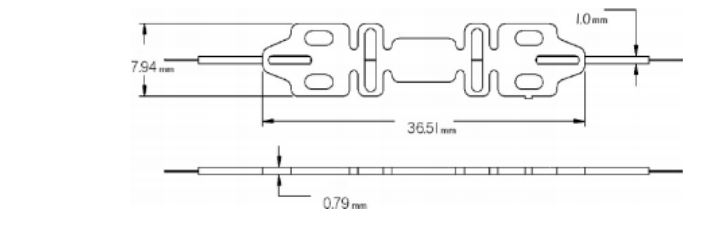

见下图; 2.6 g

302不锈钢

1 mm 玻璃纤维编织物/ 1 m (± 10 cm), 每端

光纤类型

SMF-28

接头

FC/APC 可选

光缆弯曲半径

≥ 17 mm

紧固方法2

点焊

环氧树脂固定

光学性质





峰值反射 (Rmax)

> 70%

FWHM (- 3 dB )

0.25 nm (± .05 nm; 变迹光栅)

绝缘

> 15 dB (@ ± 0.4 nm 中心波长)



订购信息

os31aa-wwww-1xx-1yy

aa

型号





10

20

点焊式固定

环氧树脂固定

wwww

波长 (+/- 1nm)

标准 - 1460  1620 nm 间隔 4 nm

xx

终端类型





1xx

1

UT

FC

光缆 1, 长度 & 接头

1 m 标配, 光缆长度

无终端接头

FC/APC 接头

yy

终端类型





1yy

1

UT

FC

光缆 2, 长度 & 接头

1 m 标配, 光缆长度

无终端接头

FC/APC 接头



订购信息示例

o3110-1564-1FC-1FC



备注

1

实际应变计系数随应变计提供。注:os3110os3120FG 不同。

2

有关安装详细信息,请参阅http://www.micronoptics.com/

support_downloads/Sensors/。
