埋入式光纤应变传感器

埋入式光纤应变传感器

型 号:os3600
原产地:美国MOI
用 途:适用于恶劣环境。两个FBG在os3600体内受到良好保护。一个光纤光栅测量应变,另一个提供集成温度补偿。由于没有环氧树脂将光纤固定在载体上,因此设计可确保长期稳定性。

描述
os3600 埋入式光纤应变传感器在提供集成温度补偿的同时,测量整个应变计长度的平均应变。
os3600基于光纤布拉格光栅(FBG)技术,可提供两种长度,分别为25100cm的标距。专用于埋入混凝土结构中。圆盘端部与周围的混凝土或灌浆形成牢固的结合。
坚固、防腐蚀和钢屏蔽的机身、铠装缆和可选的接头保护装置使os3600适用于恶劣环境。两个FBGos3600体内受到良好保护。一个光纤光栅测量应变,另一个提供集成温度补偿。由于没有环氧树脂将光纤固定在载体上,因此设计可确保长期稳定性。
与振弦式和箔式应变计相比较,os3600同样灵敏和准确,同时提供了100倍以上的疲劳寿命。os3600应变计适合在恶劣环境中使用,并提供了所有基于FBG的传感器固有的许多优点。
该传感器可以单独使用,也可以作为光纤光栅传感器阵列的一部分串联使用。这种阵列的安装和布线要比同类的电子测量网络便宜得多,也不那么麻烦。
主要特征
  • 内置温度补偿传感器。测量相对温度以补偿应变测量。
  • 25100cm的标准应变计长度
  • 快速、简单、可重复安装
  • 符合与同类电子仪表相同的严格标准。
  • 双端设计支持在一个光纤上多路复用多个传感器
  • 与传感器组件集成的光缆,用于光纤保护和应变消除
  • 适用于恶劣环境的接头保护装置
  • Micron Optics专利-微光机械技术。
  • 包括在ENLIGHT的传感器模具-允许快速和容易的光学机械转换。
  • 防护等级IP67,防止灰尘和水进入
应用
  • 结构物(桥梁、大坝、隧道、矿山、建筑物、石油平台)
  • 能源(风力涡轮机、油井、管道、核反应堆、发电机)
  • 运输(铁路、火车、公路、特种车辆、起重机)
  • 海运船舶(船体、甲板、货柜)
  • 航空航天(机身、复合材料结构、风洞、静态和动态试验)。
  • 国土安全部(周边入侵、热量检测、安全门监控)

性能属性

os3600

应变;温度敏感性1

~ 1.2 pm/με; 23.8 pm/°C

温度补偿

集成到每个应变计中

应变计长度

25  100 cm

工作温度范围

-40  80° C

应变计量程

± 2,500 με

耐水性

适用于潮湿、高湿度环境(IP67

疲劳寿命

>1x 108循环 @ ± 2,000 με

物理属性

尺寸:重量

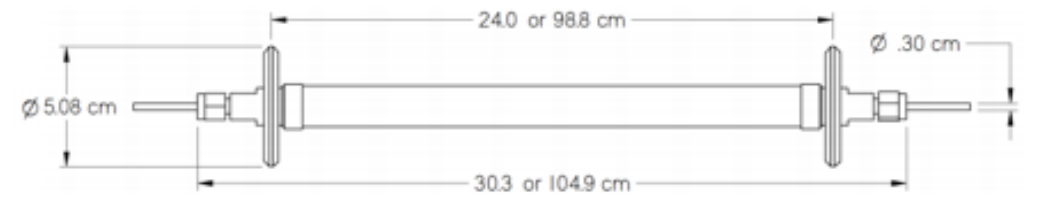

见下图; 416 g (25 cm, disk); 740 g (100 cm, disk)

材料

不锈钢/ 特富龙结构

光缆长度

1 m (± 10 cm), 每端

光缆类型

3 mm 铠装缆

光缆弯曲半径

≥ 17 mm

锚固方法2

埋入

光学属性

峰值反射 (Rmax)

>70%

FWHM (- 3 dB

0.25 nm (± .05 nm)

绝缘

>15 dB (@ ± 0.4 nm 中心波长)





订购信息

s3600-ggg-tttt/ssss-1xx-1y

ggg

应变计长度





025

100

25 cm

100 cm

tttt/ssss

应变/温度波长 (+/- 1nm)





标准 - 1462/1466, 1472/1476

1482/1486, 1492/1496, 1502/1506,

1512/1516, 1522/1526, 1532/1536,

1542/1546, 1552/1556, 1562/1566,

1572/1576, 1582/1586, 1592/1596,

1602/1606, 1612/1616



xx

终端类型

1xx

1

UT

FC

光缆

2, 长度 & 接头

1 m 标配, 光缆长度

无终端接头

FC/APC 接头



订购信息示例

o3600-025-1512/1516-1FC-1FC



备注

1

实际应变计系数随应变计提供。

2

有关安装详细信息,请参见

http://www.micronoptics.com/support_downloads/

Sensors/Sensors/
