温度补偿光纤传感器

温度补偿光纤传感器

型 号:os4100
原产地:美国MOI
用 途:os4100是专门为os3100应变计设计的点焊、环氧树脂或螺旋安装温度补偿传感器,基于光纤布拉格光栅(FBG)技术

温度补偿光纤传感器 | os4100

描述

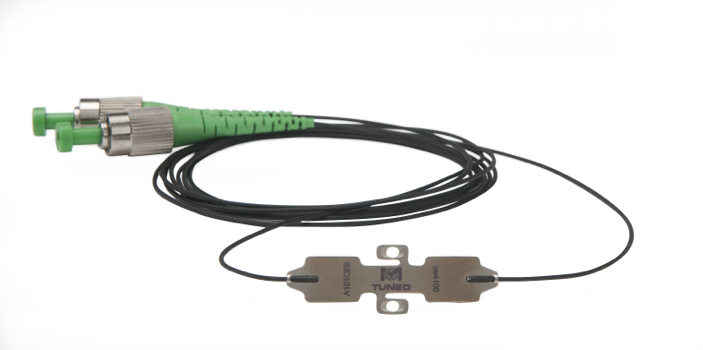

os4100是专门为os3100应变计设计的点焊、环氧树脂或螺旋安装温度补偿传感器,基于光纤布拉格光栅(FBG)技术。
os4100温度补偿传感器的设计和安装程序与os3100光学应变计类似。当安装在附近时,它是一个方便的选择,用于os3100的温度补偿。os4100温度补偿传感器的设计使光纤操作简单,传感器安装快速且可重复使用。它基于光纤布拉格光栅(FBG)技术。
os4100的不锈钢载体将光纤光栅保持在张力状态,并在安装过程中保护光纤。由于没有环氧树脂将光纤固定在载体上,因此设计可确保长期稳定性。os4100载体设计上的通用附件功能允许通过焊接、环氧树脂或螺钉进行紧固。
该传感器可以单独使用,也可以作为光纤光栅传感器阵列的一部分串联使用。这种阵列的安装和布线要比同类的电子测量网络便宜和不麻烦。os4100温度补偿计适合在恶劣环境中使用,并提供了所有基于FBG的传感器固有的许多优点。
对于每个传感器,Micron Optics提供了传感器信息表,列出了将波长信息转换为工程单位所需的校准系数。Micron OpticsENLIGHT传感软件为大型传感器网络提供了计算、记录、显示和传输数据的实用程序。安装、质量和其他传感器信息可从以下网址获得:http://www.micronoptics.com/support\u downloads/Sensors/

主要特征
  • 符合与同类电子仪表相同的严格标准。
  • 坚固耐用,永久可焊包装。
  • 快速,简单,可重复安装。
  • 专门设计用于os3100应变计的温度补偿。
  • 快速,简单,可重复安装。
  • 点焊、环氧树脂或螺钉安装。
  • 双端设计支持在一个光纤上多路复用多个传感器。
  • Micron Optics专利微光机械技术。
  • 包括ENLIGHT的传感器模具-允许快速和容易的光学机械转换。

应用
  • 结构物(桥梁、大坝、隧道、矿山、建筑物、石油平台)
  • 能源(风力涡轮机、油井、管道、核反应堆、发电机)
  • 运输(铁路、火车、公路、特种车辆、起重机)
  • 海运船舶(船体、甲板、货柜)
  • 航空航天(机身、复合材料结构、风洞、静态和动态试验)。

热性能

os4100

工作温度范围

-40 to 120°C (150°C 短期)

温度灵敏度

~ 28.9 pm/°C (+/-0.5pm/°C)

温度范围

-40 to 150° C (接头: -40 to 80°C)

短期重复性1

± 0.75°C (±21 pm)

零漂2

± 1.0°C (±29 pm)

物理属性

尺寸:重量

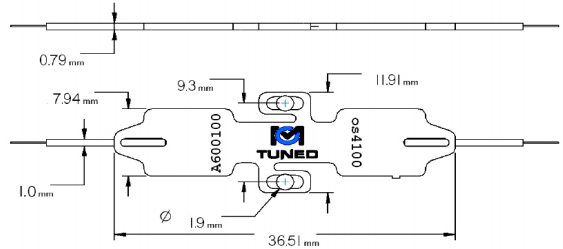

见下图, 3.0 g

框架材料

302 不锈钢

光缆长度

1 m (± 10 cm), 每端

光缆类型

SMF28-兼容

光缆弯曲半径

1 mm 玻璃纤维编织物

紧固方法3

螺钉 [1-72 (M1.6)], 点焊或环氧树脂

光学属性

峰值反射 (Rmax)

>70%

FWHM (- 3 dB

0.25 nm (± .05 nm)

绝缘

>15 dB (@ ± 0.4 nm 中心波长)





 订购信息

os4100-wwww-1xx-1yy

wwww

波长 (+/- 1nm)

标准- 1460 to 1620 nm in 4 nm

间隔



xx

终端类型





1xx

1

UT

FC

LC

光缆 1, 长度 & 接头

1 m 标配, 光缆长度

无终端接头

FC/APC 接头

LC/APC 接头

yy



终端类型

1yy

1

UT

FC

LC



光缆 1, 长度 & 接头

1 m 标配, 光缆长度

无终端接头

FC/APC 接头

LC/APC 接头



订购信息示例

os4100-1520-1FC-1FC



备注

1

从最低温度到最高温度的三个热循环

2

典型:50ºC和85%的相对湿度。极端条件:1000小时浸泡

75ºC和75%的相对湿度

3



有关安装详细信息,请参阅

http://www.micronoptics.com/support_downloads/

Sensors/。
