非金属光纤温度传感器
型 号： os4300
原产地：美国MOI
用 途：OS4300是三种基于光纤布拉格光栅（FBG）技术的温度传感器，安装在非金属管
内
非金属光纤温度传感器 | os4300
描述
OS4300是三种基于光纤布拉格光栅（FBG）技术的温度传感器，安装在非金属管内。
os4300非金属温度传感器安装在一个密封的氧化铝陶瓷管内，其设计使操作简单，传感器安装快速且可重复使用。它基于光纤布拉格光栅（FBG）技术，由于没有环氧树脂将光纤固定在管上，因此通过设计确保了长期稳定性。
与传统热电偶的相比较，os4300同样灵敏和准确，同时提供亚秒级响应时间、拥有更宽的工作范围、无需校准和无EMI噪声。os4300温度传感器适合在恶劣环境中使用，并提供了所有基于FBG的传感器固有的许多优点。

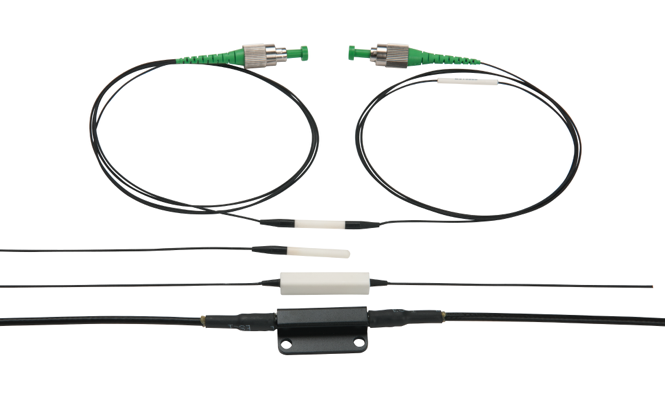

三种封装方案提供了与传统热电偶相似的安装方式，即铠装缆和受保护接头，以及为用户提供安装灵活性和亚秒级热响应的小型传感器。
该传感器可以单独使用，也可以作为光纤光栅传感器阵列的一部分串联使用。这种阵列的安装和布线要比同类的电子测量网络便宜且不麻烦。对于每个传感器，Micron Optics提供了传感器信息表，列出了将波长信息转换为温度所需的校准系数。Micron Optics的ENLIGHT传感软件为大型传感器网络提供了计算、记录显示和传输数据的实用工具。安装、质量和其他传感器信息如下：http://www.micronoptics.com/suppor t_downloads/Sensors/.
主要特征
- 快速响应时间
- 符合与同类电子仪表相同的严格标准。
- 非金属结构
- 快速，简单，可重复安装。
- 铠装光缆可焊接封装和坚固的传感器封装。
- 适用于恶劣环境的连接器保护装置。
- 现场应用的几个包选项。
- 为高绝对精度而校准。
- 双端设计支持将多个传感器复用到一个五分之一
- Micron Optics的专利微光机械技术上。
- 包括ENLIGHT传感器模板-允许快速和容易的光学机械转换。
应用
- 结构物（桥梁、大坝、隧道、矿山、建筑物、石油平台）
- 能源（风力涡轮机、油井、管道、核反应堆、发电机）
- 运输（铁路、火车、公路、特种车辆、起重机）
- 海运船舶（船体、甲板、货柜）
- 航空航天（机身、复合材料结构、风洞、静态和动态试验）
热性能 |
os4310 非金属 |
os4330 非金属环氧树脂固定 |
os4350 法兰安装铠装光缆 |
|||||
工作温度范围1 |
-40 to 120°C |
|||||||
温度灵敏度 |
~10pm/ºC (±1.7pm/ ºC) |
|||||||
响应时间2 |
0.7 秒 |
4.6 秒 |
4.2 秒 |
|||||
标准校准3 (包含) |
1.0°C 长期精度4 0.6°C 短期精度, 典型5 |
|||||||
高级校准3 (包含) |
0.5°C 长期精度4 0.2°C 短期精度, 典型5 |
|||||||
物理属性 |
||||||||
尺寸 (L x W x H) |
18.8 x 3.2 x 3.2 mm |
31.8 x 7.6 x 7.6 mm |
31.5 x 15.0 x 7.6 mm |
|||||
重量 (含光缆) |
2.6 g |
4.3 g |
38 g |
|||||
外壳材料 |
氧化铝 |
氧化铝 |
阳极氧化铝 |
|||||
光缆长度 |
1 m (± 10 cm) |
|||||||
光纤类型 |
SMF28-兼容 |
|||||||
光缆弯曲半径 |
≥ 17 mm |
|||||||
光缆类型 |
1 mm 玻璃纤维编织物 |
1 mm 玻璃纤维编织物 |
3mm 铠装缆 |
|||||
FC/APC 接头 |
可选 |
可选 |
接头和保护装置都是可选的 |
|||||
紧固方法7 |
仅粘结 |
环氧树脂型 |
#6个自攻螺钉或环氧树脂 |
|||||
光学属性 |
||||||||
峰值反射 (Rmax) |
>70% |
|||||||
FWHM (- 3 dB 点 |
0.25 nm (± .05 nm) |
|||||||
绝缘 |
> 15 dB (@ ± 0.4 nm 中心波长) |
|||||||
订购信息
os43aa-wwww-1xx-1yy-z |
||||
aa |
型号 10 30 50 |
非金属 非金属，环氧树脂固定 铠 装缆，法兰固定 (仅适用于 FC 接头) |
||
|
||||
wwww （标准） |
波长 (+/- 1nm) 标准- 1460 to 1620 nm in 4 nm 间隔 |
|||
xx |
终端类型 |
|||
|
1xx 1 UT FC LC |
光缆 1, 长度 & 接头 1 m 标配, 光缆长度 无终端接头 FC/APC 接头 LC/APC 接头 带保护装置 |
||
yy
|
终端类型 1yy 1 00
UT FC PF |
光缆 2, 长度 & 接头 1 m 标配, 光缆长度 Single 末 端传感器 (仅适用于os4310) 无终端接头的 FC/APC 接头 FC/APC 接头 带保护装置 |
||
z
|
校准方法 |
|
||
S P |
标准校准 高级校准 |
|||
订购信息示例
os4100-1520-1FC-1FC |
备注
1 |
单端os4310提供70至275ºC |
2 |
达到水中总温降63%的时间（100°C）. |
3 |
传感器的绝对精度取决于解调仪的性能。 |
4 |
以120℃浸泡1000小时为基础。 |
5 |
从最低温度到最高温度的四（4）个热循环。最大精度误差±0.4°C，无数据平均值。 |
6 |
有关传感器图纸和安装细节，请参见 http://www.micronoptics.com/support_downloads/Sensors/。 |
