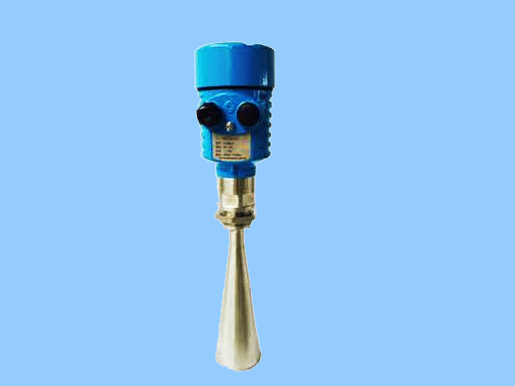

HXCAR820型雷达式水位计
型 号:HXCAR820
原产地:南京禾信创
用 途:适用于江河水库水位、明渠水位、水库坝前、坝下尾水水位监测、也可用于山洪、防汛、调压塔(井)水位监测等水利水文场合
HXCAR820型雷达式水位计
型 号:HXCAR820
原产地:南京禾信创
用 途:适用于江河水库水位、明渠水位、水库坝前、坝下尾水水位监测、也可用于山洪、防汛、调压塔(井)水位监测等水利水文场合
HXCAR820型雷达式水位计
概述
HXCAR820型号式水位计基于精确时间测量的电磁波测(径向速度)、方位、高度等信息。
雷达式水位计,是工业测距雷达在水位测量领域的创新应用,实现了水位计向精度(毫米级),大量程(70米)。高可靠,安装简便。免维护的技术跨越。

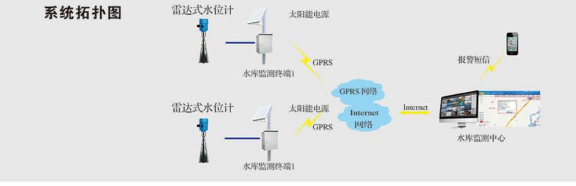

雷达式水位计通过标准信号接口,与计算机、PLC等连接,也可以与相应的显示、记录、控制装置(如RTU)连接,构成水位监测系统。
主要组成及适用范围
各种雷达式水位计的具体用途和结构不尽相同,但基本形式是一致的,包括发射机、接收机、接收天线,信号处理以及变送单元。还有电源设备、数据录入设备抗干扰设备等辅助设备。
雷达式水位计适用于江河水库水位、明渠水位、水库坝前,坝下尾水水位监测,也可用于山洪、防汛、调压塔(井)水位监测等水利水文场合。
功能特点
1.全天候,高频微波测距技术,抗干扰能力强
2.传感器高精度
3.无人值守
4.测量与水质无关,不受浮冰等漂浮物影响
5.不需要防浪井,水流对测量无影响
6.连续在线采集
7.可选太阳供电
8.成本低,安装维护简单,寿命长

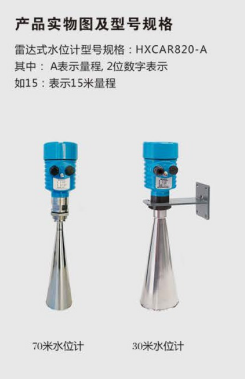

技术参数
量程 |
30米、70米 |
精度 |
±3MM |
工作温度 |
-40--+80度 |
工作电压 |
四线制DC6-28V。推荐12V DC;两线制4-20mA,供电18-28V DC |
接线 |
四线屏蔽电缆,防水端子M20×1.5,适合电缆外径9-13MM |
功耗 |
最大功耗0.15V |
输出信号 |
RS485标准MODBUSRTU协议或RS2324-20mA/HART协议 |
外壳 |
铸铝,IP67 |
颜色 |
黄色/蓝色 |
喇叭天线 |
不锈钢304,口径76-120MM |
安装附件 |
不锈钢六角螺帽G1-1/2 |
两线制
导线类型:建议使用国际0.5mm2 两芯屏蔽水工电缆
四线制
导线类型:建议使用国际0.5mm2 四芯屏蔽水工电缆

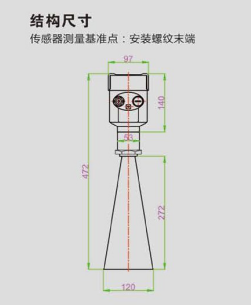

结构尺寸
传感器测量基准点:安装螺纹末端
安装指导
1.水位计安装必须有牢固基础。可以是立杆,直壁河堤距离大于20CM,斜坡河堤应保持天线位移干流上方:
2.水位计天线口,到侧量水面区域,不得有干扰物,应避开航道安装:
3.水位计喇叭口天线,需要垂直于水面安装:
4.电缆走线管,可以用PVC管,镀锌钢管等。
调试步骤
1.对安装好的水位计进行正确接线,请参照接线定义;接线完成后,务请锁紧防水接头!
2.接通电源,进行必要的参数设置:通信线SR485通过转换模块与电脑相连,按照通信协议,使用调试软件查看或设置本机地址;也可以从面板直接查看和设置本机地址,使用ADDR按钮:
3.连接采集单元(若RTY,PLC等)进行水位测量和采集。
4.调试完成后,请务必旋好上盖!
RS485通信协议
使用固定通讯数据格式:9600,8,N,1 标准modbus协议
设置地址
使用固定地址01
通信协议
主机发送的数据及定义
站号 |
功能码 |
起始地址 |
读取点数 |
校验码 |
意义 |
01 |
03 |
0000 |
0002 |
C40B |
读取空高,单位cm |
01 |
03 |
0001 |
0002 |
90CB |
读取空高,单位mm |
01 |
03 |
0002 |
0002 |
65CB |
读取空高,单位cm |
01 |
03 |
0003 |
0002 |
340B |
读取空高,单位mm |
寄存器定义 |
通信范例 |
0x000测量空高单位cm只读 |
测量空高(cm) |
0x001测量空高单位mm只读 |
主机发送01 03 00 00 00 02 C4 0B |
0x002测量水高单位cm只读 |
仪表返回01 03 02 XX XX YY YY |
0x003测量水高单位cm只读 |
XX XX 为空高数据 |
0x004测量状态(只读),=0正常,大于0有误 |
YY YY为校验码 |
