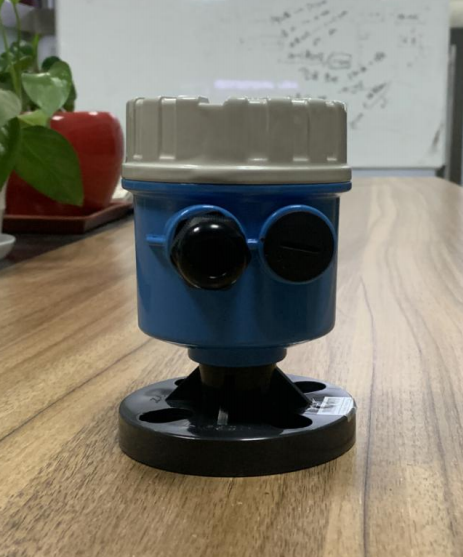

HXCAR-300雷达水位计

HXCAR-300雷达水位计

型 号:HXCAR-300
原产地:南京禾信创
用 途:不受水汽,温度,水面漂浮物影响,适合于地表径流、涵洞、沟渠等领域的水位测量。高度集成化设计带来的小体积,适合集成雷达流速等设备,形成一体化流量测控单元。

HXCAR-300雷达水位计


简介

HXCAR-300雷达水位计,是禾信创自主开发的高精度、小量程、超低功耗雷达水位计。雷达系统工作于60GHz亚毫米波频段(V-band),基于脉冲相参雷达技术(PCR),比传统的脉冲雷达速度更快,精度更高,功耗更低,体积更小。不受水汽,温度,水面漂浮物影响,适合于地表径流、涵洞、沟渠等领域的水位测量。高度集成化设计带来的小体积,适合集成雷达流速等设备,形成一体化流量测控单元。

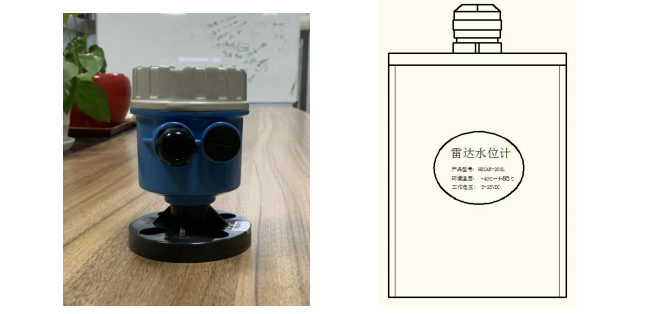

一同发布的两款PCR产品:
1HXCAR-300A--现场显示单元,安装校准,铸铝外壳

2HXCAR-300L--mini设计,超低功耗,易于集成


产品特点

1V-bandPCR雷达技术,先进传感
2)毫米级测量,毫秒级响应,应对缓流急流
3)透镜天线设计,足够轻量化
4)非接触、全天候、免维护
5)通信保护、雷击防护
6IP68等级防护,不惧浸水

7)多工作模式,可休眠、可指令、可连续

技术指标

项目

参 数

测量范围

0.15-5 (300L),0.2-10 米(300A

测量精度

+/-2mm

测量间隔

1-18000s 可设

测量时间

0-180s 可设

天线形式

60GHz, 平面微带+透镜

波束角度

10

整机功耗

10mA@12v, 休眠 0.5mA

数字接口

RS485 标准 MODBUS

界面显示

LCD 阵列 12864 (300A)

外壳材质

铝合金(300L),铸铝(300A

尺寸重量

52X52X70mm,200 克(300L, 450 克(300A

防护等级

IP68(300L), IP66(300A)

防雷等级

6000V

工作温度

-40-+85


界面软件

HXS-3000-V2.0雷达界面软件(基于MATLAB/PYTHON
软件功能:
1)多参数设置--测量时间、间隔、模式、SNR阈值等
3)显示--空高、水位,水位&时间分布

4)历史记录--存储&调用


推荐应用场合

江河、湖泊、水库等遥测水文站
灌区干渠、支渠、斗渠水位测量
堰、槽等计量装置
暴雨洪水水位监测
城市防洪、景观水域、地下管网监测
化工、油料等储罐液位测量
高粉尘储罐料位测量
