主要组成及适用范围 HXCAR820KP水文平面雷达水位计

概述

水文平面雷达水位计，是公司创新的水位计产品。基于两大技术打造--精确时间测量的电磁波测距技术和平面天线技术 。

26G雷达测距传感器：发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离信息。

平面天线技术：平面天线阵列（PATCH）波束合成技术，体积小集成度高，可以很大程度上改善产品的重量与风阻。

主要组成及适用范围

雷达水位计构成:发射机、接收机、信号处理以及变送单元，64或128单元天线阵列及天线罩。平面天线雷达水位计适用于江河水库水位、明渠水位、水库坝前，坝下   尾水水位监测，也可用于山洪、防汛、调压（井）水位监测等水利水文场合。尤其适合高量程，低风阻要求的场合，可以满足IP68防水等级要求

功能特点

1、高频微波测距技术，抗干扰能力强

2、传感器高精度

3、全天候，无人值守

4、无机械磨损、非接触测量

5、测量与水质无关，不受浮冰等漂浮物影响

6、不需要防浪井，水流对测量无影响

7、连续在线采集

8、可选太阳能供电

9、安装维护简单，寿命长

10、重量轻，比喇叭口雷达减重达1.5公斤

11、IP68防护等级

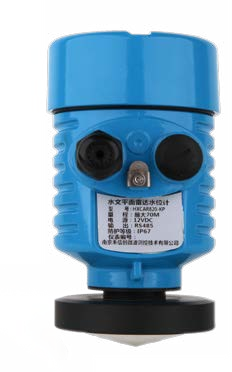

产品实物图

  水文平面雷达水位计           平面天线阵列

技术参数

 结构尺寸

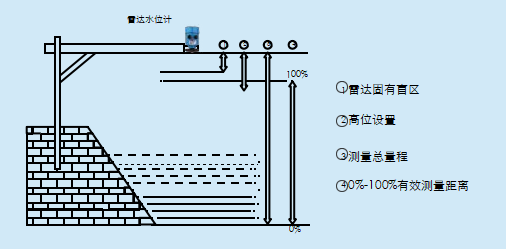

  传感器测量基准点：天线罩顶端

调试步骤

1、对安装好的水位计进行正确接线，请参照2.3接线定义；接线完成后，务请锁紧防水接头！

2、接通电源，进行必要的参数设置：通信线RS485 通过转换模块与电脑相连，按照通信协议，使用调试软件查看 或设置本机地址；也可以从面板直接查看和设置本机地 址，使用ADDR按钮；

3、连接采集单元（如RTU，PLC等），进行水位测量和采集。

4、调试完成后，请务必旋好上盖！

通信协议

主机发送数据&定义(地址码为01时)

四线制接线示意图

导线类型：建议使用国标0.5mm2四芯屏蔽水工电缆

寄存器定义

0x0000 测量空高 单位cm 只读

0x0001 测量空高 单位mm 只读

0x0002 测量料高 单位cm 只读

0x0003 测量料高 单位mm 只读

0x0004 测量状态（只读），=0正常，大于0有误

通信范例： 测量空高（cm）

主机发送01 03 00 00 00 02 C4 0B

仪表返回 01 03 02 XX XX YY YY

XX XX为空高数据，YY YY为校验码(CRC校验)

安装方式

1、水位计安装必须有牢固基础。可以是立杆，直壁河堤距离大  于20CM，斜坡河堤应保证天线位于干流上方；

2、水位计天线口，到测量水面区域，不得有干扰物，应避开航   道安装；

3、水位计喇叭口天线/平面天线，需要垂直于水面安装；

4、电缆走线管，可以用PVC管，镀锌钢管等。

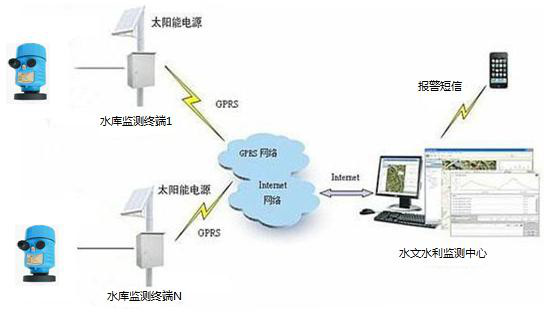

系统连接图
