HX-DLS50激光浮子水位计

HX-DLS50激光浮子水位计

型 号:HX-DLS50
原产地:南京禾信创
用 途:HESIN系列水位计,高精度,•低功耗,运行稳定可靠,是江河水位监测系统中优选的测量传感器。 激光浮子水位计,不同设计,适合不同应用环境.

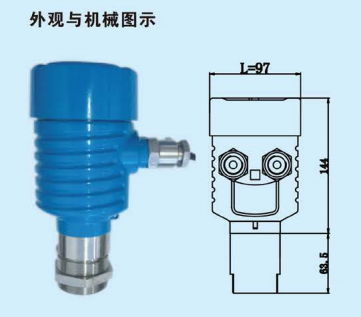

HX-DLS50激光浮子水位计

产品概述

HESIN系列水位计,高精度,•功耗,运行稳定可靠,是江河水位监测系统中优选的测量传感器。 激光浮子水位计,不同设计,适合不同应用环境.

激光浮子水位计

量程0—10,适合复杂环境,如:城市,水务,橡胶坝,闸门,河道等。

产品特性

1激光浮子水位计,使用非接触式激光测量技术,利用测管与浮子构建稳定测量环境。

2测管创建独立测量环境,测量不受环境光干扰,测量水面不受波浪影响。

3脉冲激光测量技术,快速响应,低功耗,适合太阳能电池供电.

4标准数据传送接口--标准MODBUS协议.

5全铝祷造防爆外壳,耐受恶劣气候。

技术参数

1量程:最大30受测量管加工运输等影响,型号量程限于10米内

2精度:±2MM

3作温度:-20--+60

4作电压:DC 6-28V

5接线:四线屏蔽电缆电缆外径9-13MM

6功耗:不大于0.2W

7输出:RS4854-20mA

8外壳:铸铝,IP65

9 颜色:/黄色可选

10测量管:白色PVC外径75MM

11安装附件;G1-1/2六角螺母、90定制浮球




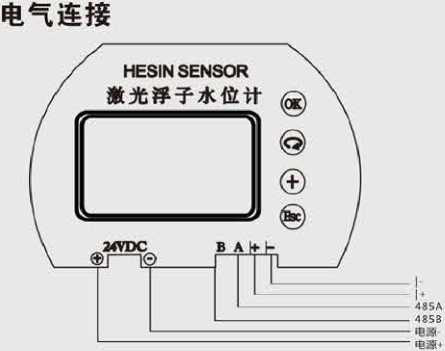

按键说明

[0K]

逬入編程状态;

退至上一级菜单;

退出编程状态.

[+

修改参数值



Ω]键

选择编程项; 选择编辑参数位参数项内容显示.

[ESC]

确认编程项

确认参数修改

操作步骤

1设置量程

0K]键进入编程状态进入(1量程)设置界面ESC]縫进入,量程从0--40米可改,+ 键进行修改,Ω]键移 位,ESC]键确认修改.

2.设置基准

0K]键逬入编程状态进入2偏置)置界面ESC]键进,偏置修改-999mm+999mm可调+ ]键逬行修 改,按Ω]键移位,按ESC]縫确认修改。

3设置测试间隔

OK]键进入编程状态进入3测试间隔设置界面ESC]键进入,测试的间隔时间从0-999河调,+ 键逬行修 ,Ω]键移位,按ESC]键确认修改。

4.本机地址

0K]入编程状态,进入4本机地址)设置界面,按ESC]键进入+ 涯进行修改,按Ω]键移位,ESC]键确认修改。

安装指导

水位计安装必须有牢固基以是立传地电缆涵洞墙,电线杆等

水位计测量管末端要离开道路或河底淤泥,防止堵塞进水口


485通信协议

使用固定通信格式:9600 , N , 8,1 MODBUS RTU协议水位计作为从机。

功能码03

利用Modbus通信协议的03功能码,读取水位计的数值(1个数值.

主机的命令格式是从机地址、功能码、起始地址、字节数及CRC.

从机响应的命令格式是从机地址、功能码、数据区及CRC.数据区的数据是二逬制码,二个字节,高位在前. CRC码都是二个字节,低位在前

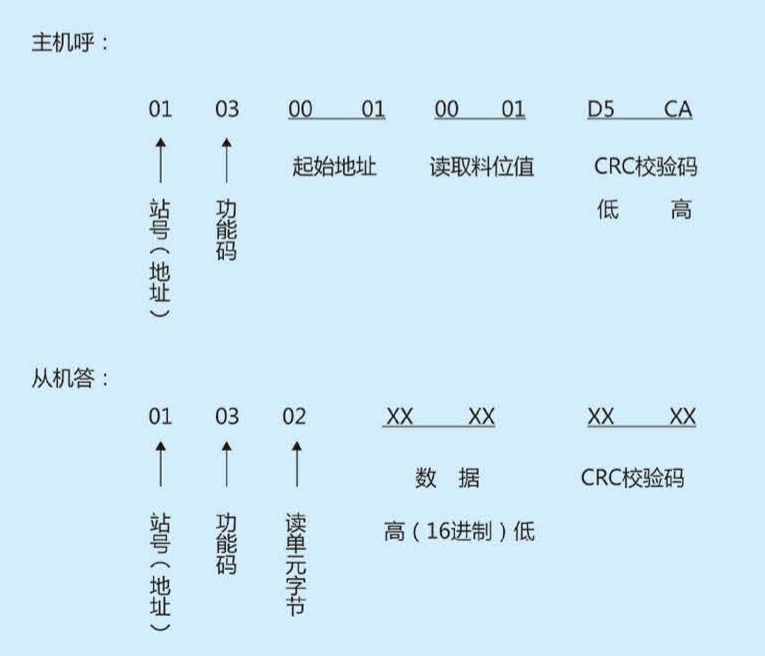

信息帧格式举例


注:上面01,03,02,XX等均为—字节。数据为两个字节,高位字节在前

  每帧的开头和结尾至少有3.5个字节时间的间隔


系统概述

1现场传感器工作电源--太阳能电池+蓄电池

2现场水位采集传感器--雷达式/激光式水位计+雨量传 感器+遥测终端机。

3监控中心信息接收及显示--接收终端+系统软件 现场測点信息采集与传输设备完成水位信息的实时采 集、基本分析处理(如警戒状态)与显示,并员责将 数据以无线的方式传输到监控中心,通过软件进行接 收、显示以及数据的存储、分析、处理与预警。



系统建设目标

1实现对江河水位信息进行实时性采集,确保需要时对水位进行 不间断监测。

2所有监测站数据通过无线网络直接传输至监控中心"水位监测 系统“,在电脑可视化界面中直观显示各测点水位状态;在发生 报警时系统可自动发岀报信号,如:系统弹岀信息、发出声 音提示,并向相关部门指定人员发岀报警短息通知。

3"水文监测系统"开发要坚持先进实用、稳定可靠的原则,并 具备良好扩展性、兼容性和开放性,为系统后期扩展升级、向其 他相关平台系统提供数据共享服务提供规范性接口。


系统组成

1系统:XX局调度中心,水文自动监测站。

2通讯网络:GPRS无线方式。

3监测站:雷达式电子水尺由太阳能电池供电,不间断测童,使用GPRS无线传送测量信号。

4Xx局调度中心:可以实时显示并存储所管辖的各水库的水位数据.当岀现水位和降雨量超岀警戒时,可以及时报警,并且将报 警信息发送到相关人员手机。

5提供设备。

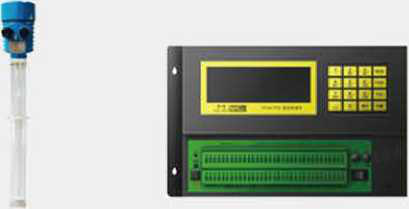

激光浮子水位计   遥测终端机

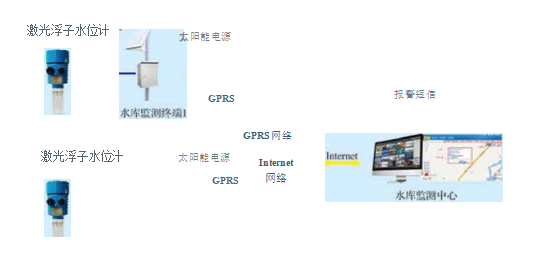

系统拓扑图
