产品代码

0DEX350100D

0DEX350500D

0DEX351000D

沉降传感器

传感器类型

性能非接触式位移传感器

满量程和测量范围

100 mm (±50 mm)

500 mm (±250 mm)

1000 mm (±500 mm)

传感器分辨率（使用OMNIAlog数据记录仪）

0.0001 mm

0.0001 mm

0.0001 mm

传感器重复性

0.007 mm

N/A

N/A

传感器24小时稳定性⁽¹⁾

±0.06 mm

N/A

N/A

灵敏度⁽²⁾

参阅校准报告

参阅校准报告

参阅校准报告

传感器精度: Lin. MPE⁽³⁾

Pol. MPE⁽³⁾

< ±0.30% FS (< ±0.30 mm)

< ±0.25% FS (< ±0.25 mm)

< ±0.10% FS (< ±0.5mm)

< ±0.08% FS(< ±0.4 mm)

< ±0.10% FS (< ±1.0 mm)

< ±0.08% FS(< ±0.8 mm)

温度传感器 ⁽⁴⁾

安装在电路板上

测量范围

-40°C ~ +125°C

精度

在温度范围 -10°C ~ +85°C：±1°C

湿度传感器 ⁽⁴⁾

安装在电路板上

测量范围和精度

0 ~100% RH   /   在湿度范围 0 ~95% RH：±5% RH)

电源电压监控器 ⁽⁴⁾

安装在电路板上

测量范围和精度

0 ~ 36V   /    ±5% FS

电气信息

信号输出

具有Modbus RTU协议的RS-485 ⁽⁵⁾

电源

12~24 V直流电，默认电源设置为TIMED  ⁽⁶⁾

平均耗电量

68 mA @ 24Vdc, 140 mA @ 12Vdc

到记录仪的最大电缆长度

1000 m (详情请登陆Sisgeo网站查看F.A.Q.#077)

(1) 稳定性计算为重复性条件下24小时后的差异。

(2) 灵敏度是每个仪表的特定参数。 灵敏度是在传感器校准测试期间计算的，并随即录入“校准报告”中。  (3) MPE是测量范围（FSR）上的最大允许误差。 在校准报告中，使用线性回归（≤Lin.MPE）和多项式校正（≤Pol.MPE）表示传感器的精度。

(4) T这些传感器安装在内部电路板上，用于传感器诊断。

(5)  RS485未与RTU协议进行光隔离的Modbus通信。沉降传感器的默认输出为[mm]，倾斜传感器的默认输出为[sinα]。其他单位可供订购。Sisgeo Modbus协议手册可在本页下载。  (6)  有关电源模式的更多信息，请访问www.sisgeo.com上的F.A.Q.＃094。

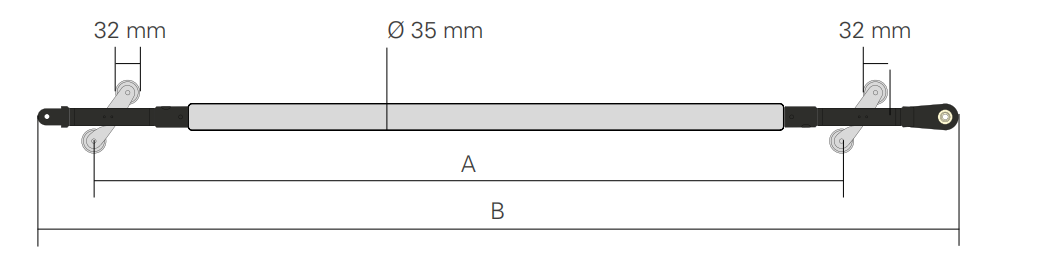

探头特性

DEX-S 、 DEX ：

±50 mm 和 ±250 mm  FS

DEX ： ±500 mm FS

测量基座 (A)

1000 mm (39.4")

1500 mm (59")

总长度(B)

1230 mm (48.4")

温度测量范围

–30°C ~ +70°C

压力等级

IP68最高1.0 MPa（可根据要求提供更高的额定压力）

原材料

不锈钢和热塑性树脂

套管兼容性

S143易锁或S151快接套管，配有磁

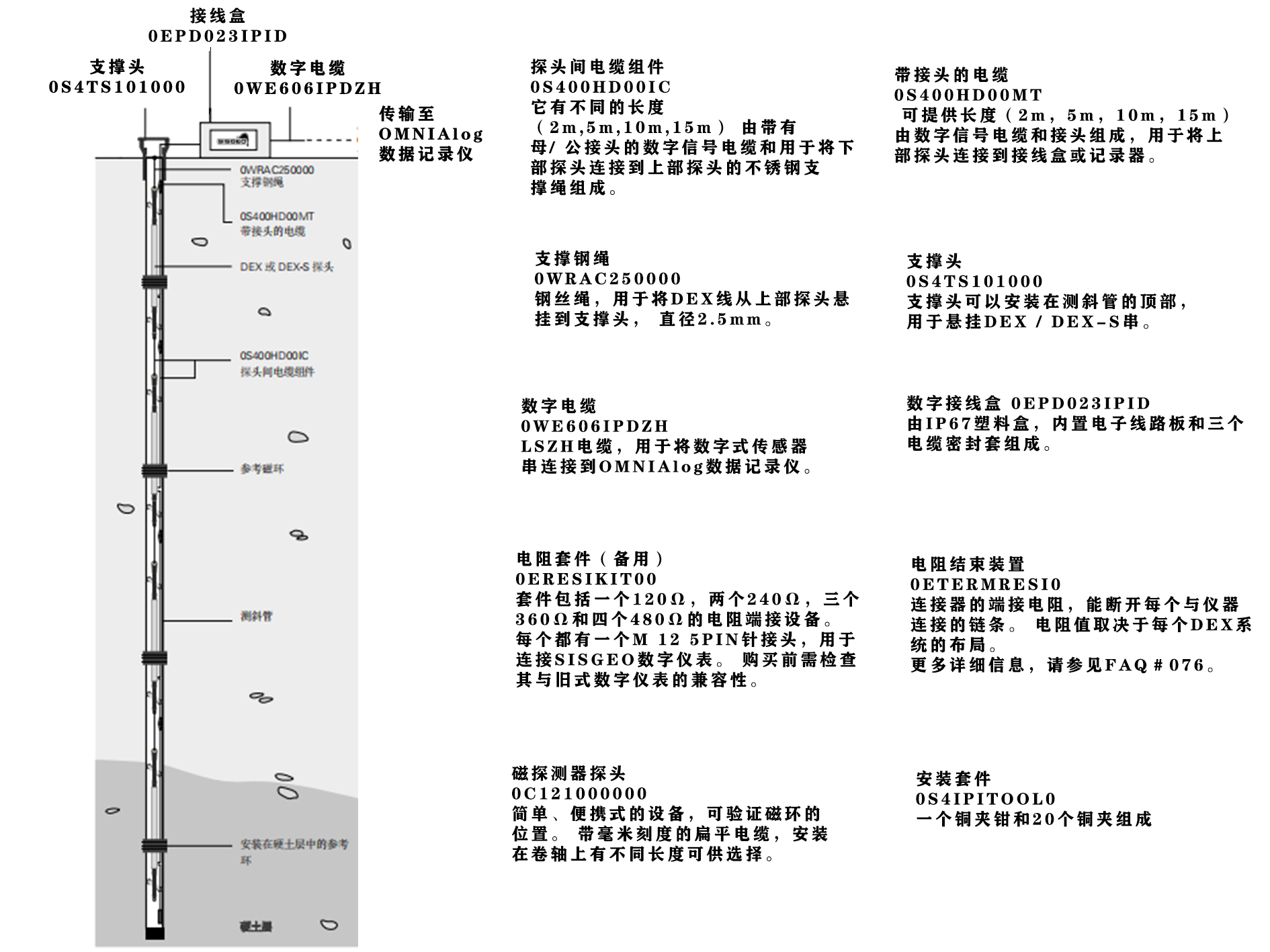

带有接头的上部电缆

0S400HD00MT

可提供不同长度（2m,5m,10m,15m），由数字信号

电缆和接头组成，用于将上部探头连接到接线盒或

记录器。

数字接线盒

0EPD023IPID

由IP67塑料盒，内置电子线路板和三个

电缆密封套组成。

数字电缆

0WE606IPDZH

LSZH电缆，用于将数字传感器串连接

到OMNIAlog数据记录仪。

探头间电缆组件

0S400HD00IC

可提供不同的长度（2m,5m,10m,15m），由带有

母/公接头的数字信号电缆和用于将下部探头连接到

上部探头的不锈钢支撑绳组成。

电阻结束装置

0ETERMRESI0

连接器的端接电阻，能断开每个与仪器

连接的链条。 电阻值取决于每个DEX系

统的布局。

更多详细信息，请参见FAQ＃076。

磁探测器探头

0C121000000

简单、便携式的设备，可验证磁环的

位置。 带毫米刻度的扁平电缆，安装

在卷轴上有不同长度可供选择。

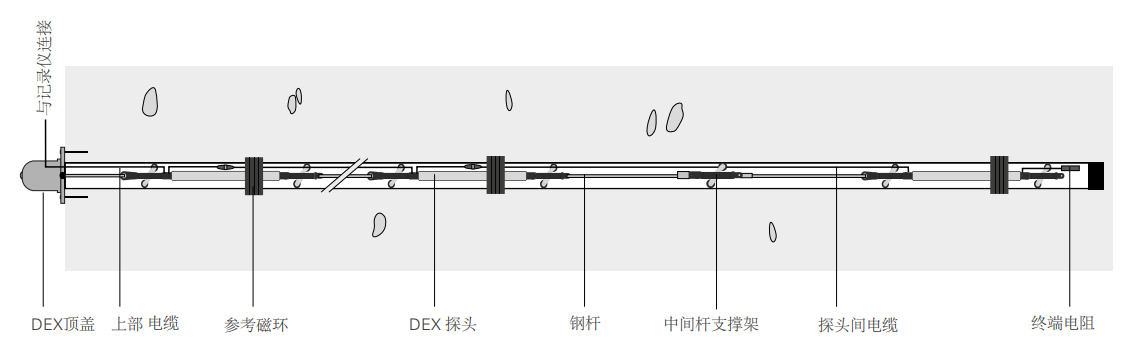

水平 DEX 顶盖

0DEX0TS2350

带有3号锚的特殊顶盖，可用于固定水平DEX链并

将其固定在套管中。

钢杆

0S4ROD0AC00

带特殊末端的螺纹钢筋，用于将DEX链

推入管中并将其固定到顶盖。 有

1.0m、2.0m和3.0 m的长度。

水平推送杆架

0S4ROD00SUP

每2m长的钢制推杆插入一个额外的滑

架，以支撑钢制的链条并且不弯曲。

S143 ABS INCLIN.

测斜管0S143107000

易锁S143 ABS测斜管，长度3 m，外径70 mm，内径58 mm。

S143 底盖

0S143TF7000

用于S143外壳的顶盖/底盖，由ABS制成。适用于测斜柱或伸长测斜柱。

100m 组装套件

0S143KIT000

由5个O形圈，锁紧线和Sisgeo胶带组成的组装套件。（必选）

S151 QJ ABS INCLIN.

测斜管0S151107000

S151型快速接头ABS测斜管，长度3 m，套管外径70 mm，连接件外径84 mm，内径59 mm。

S151 底盖             0S151TF7000

带有内螺纹快速接头的底盖，用于快速组装壳体。

S151测斜管的备用套件0S151KIT000该套件包括10号“ O”形环和10号锁紧环。

参考磁环

0REX0RING93

用于T-REX、DEX和DEX-S伸长计的磁环。 外径93mm，内径71mm。材料：带永磁体的PVC。

蜘蛛参考磁环

0REX0AF7093

用于 T-REX, DEX 和 DEX-S测斜仪的蜘蛛参考磁环。外径 93 mm, 内径 71 mm.最大弹簧形变 300 mm.材料: 带永磁体的PVC。
