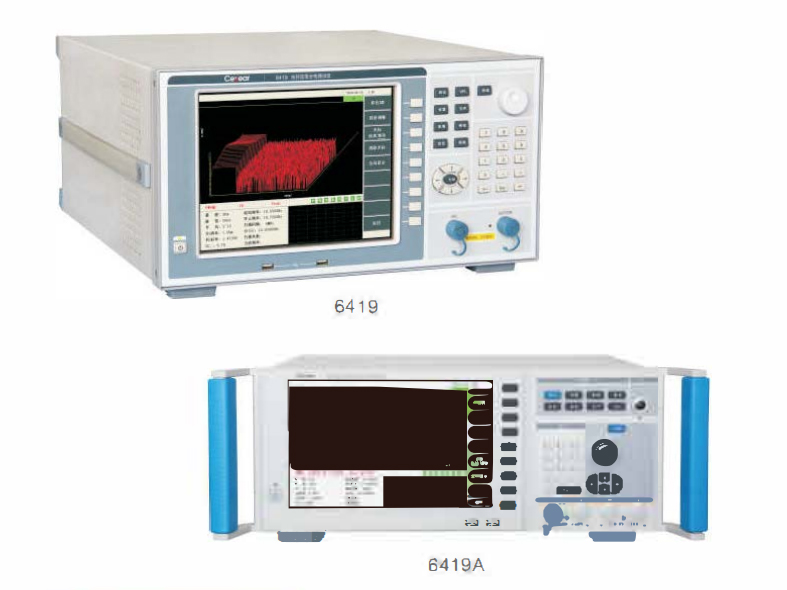

6419/A光纤应变分布测试仪

6419/A光纤应变分布测试仪

型 号:6419/A
原产地:国产
用 途:应用于桥梁 、大坝 、隧 道、高大建筑、石油钻井平台 、石油管道等的健康状态检测,山体滑坡、泥石流及地震等地质灾害的预测预报,大型海上舰艇 、航空航天器等智能结构的健康状态检测等领域

6419/A光纤应变分布测试仪

——光电测量仪器

产品综述

        6419/A光纤应变分布测试仪能够同时测试光纤光缆的应变分损耗分布及各距离点的布里渊散射谱具备30及多种分布参数同时显示功能具有应变测试精度高重复性好及单端无损测试等优点是光纤通信及光纤传感领域不可或缺的测试仪器。6419/A光纤应变分布测试仪可广泛应用于桥梁 大坝 高大建筑石油钻井平台 石油管道等的健康状态检测山体滑坡j尼石流及地震等地质灾害的预测预报 大型海上舰航空航天器等智能结构的健康状态检测等领域该产品也适用于在光纤陀螺光纤水听器的研制与生产检测过程中及在海底光缆的研制 生产施工 验收及链路维护等过程中对光纤环及海底光缆的应变分布测试。


主要特点

  • 单端无损测试
  • 布里渊散射谙宽分布测试功能
  • 光纤应变分布测试功能
  • 光纤损耗分布测试功能
  • 布里j闲散射诺测试功能
  • 多窗口显示功能
  • 损耗分布30显示功能
  • 大屏幕彩色LCD显示触槐屏操作
  • 内置VFL (可视故障定位)功能
  • 远程控制功能
  • 系统软件在线升级 无稽返回原厂

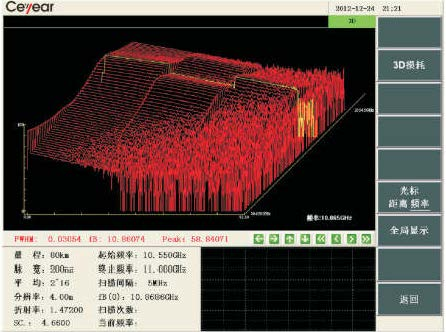

30显示功能

30显示可方便地观察光纤沿线各点的布里渊谱的立体分布信息

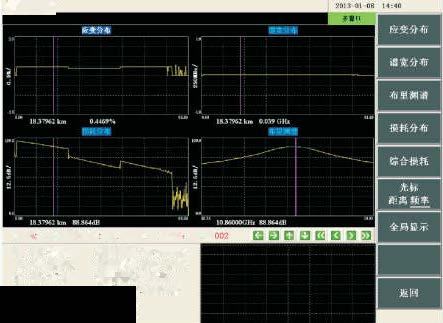

多窗口显示功能

多窗口显示劝能可同时观察光纤沿线各点的应变布里渊散射谱 谱宽及散射功率分布信息。

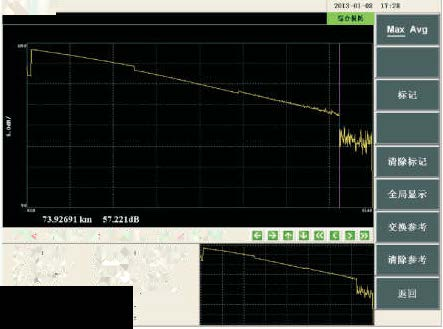

长距离探测能力

能够探测近80km的光纤链路

的损耗分布。

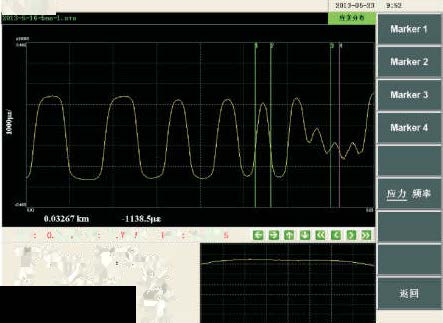

具有小于lm的高空间分辩率

通过优化光路、电路及数据处理模型,具有小子1m的空间分辨率,图中,标记点1- 2间隔1m,标记点3-4之间间隔为0.5m。

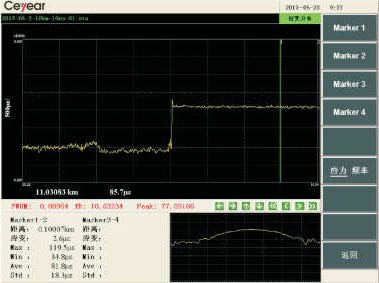

应变测试精度高

在10ns脉冲宽度下, 在11km处测试光纤的应变精度达到约±18με

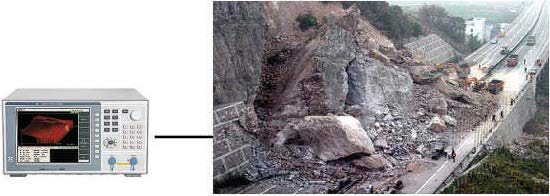

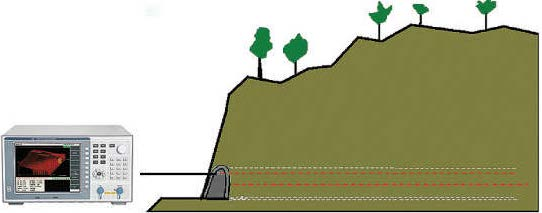

于地质灾害(山体滑坡)监测

通过在重要的山体边坡上铺设光纤,借助光纤应变分布测试仪,通过检测光纤的应变分布趋势,能够对山体边坡内部岩土的位移程度进行监测,实时监测其变化趋势 ,当应变较大肘,可通过阐值告警功能及时告警, 通知相关人员及时处置,防止地质灾害造成大的损失。



可视故障定位 ( VFL ) 功能

内置可视红光故障定位( VFL)功能,具有CW I 1 Hz I2Hz三种工作模式,可快速发现短距离光纤链路中的断点或大的光损耗点位置

丰富的外部接口

标配有USS、以太网、RS232C及耳机等外部接口,可实现以下功能:

ü 外接U盘

ü 外接基于USS接口的打印机

ü 与PC机数据通信

ü 通过以太网实现远程控制

ü 外接耳机



典型应用

用于海底光缆的应变分布检测

在光纤光缆的生产、运输后到货检验、施工前后的检验、验收及后期维护等过程中,检测光纤光缆的应变分布是非常必要的,防止内部因应力过大产生疲劳断裂,使通信中断,造成巨大损失。 适用于光纤光缆在生产、运输、施工等全过程中的应变分布测试。

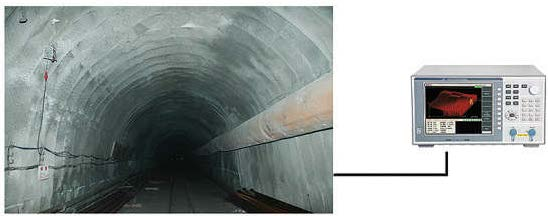

   用于隧道健康状态监测

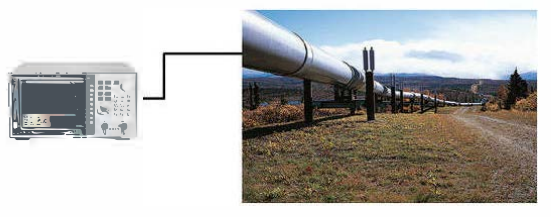

    用于石油管道监测



   用于桥梁检测

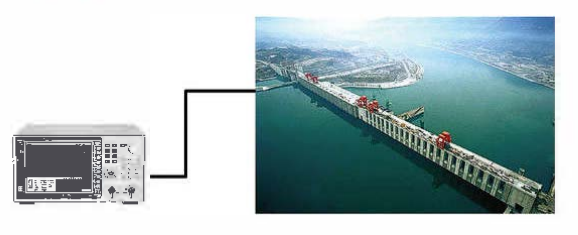

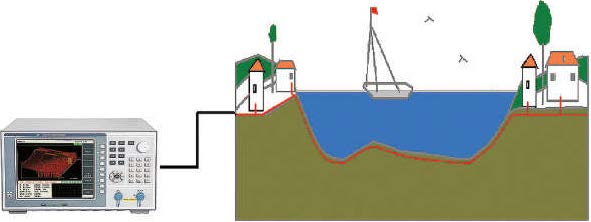

   用于水库大坝监翻

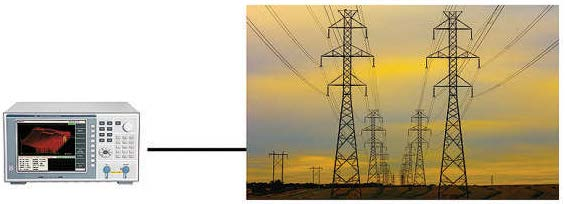

电力电缆监测



煤矿巷道监测

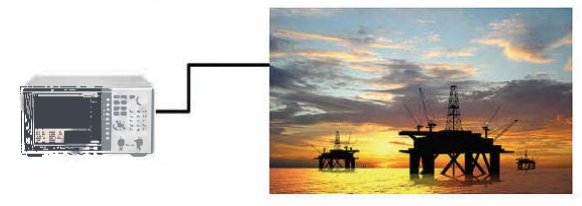

石油钻井平台

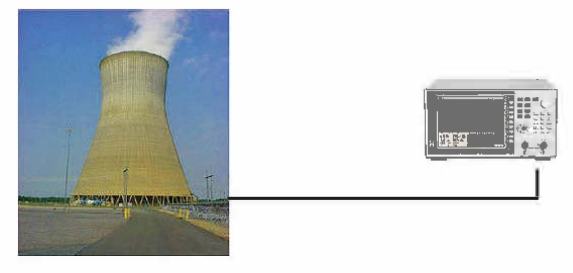

离大建筑健康监测



典型实验

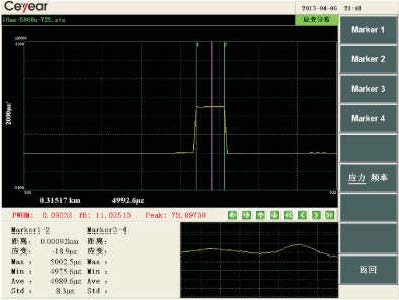

(1)重复性测试实验





测试曲线

光0.3157km处被拉伸产了明显的应变,应变值为约为4992.6με。

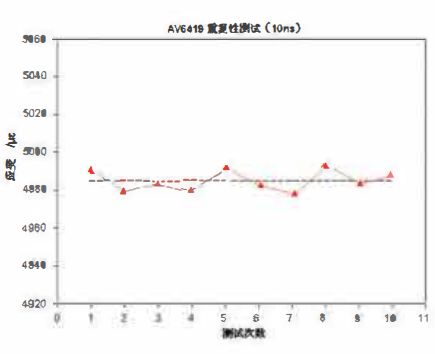

下图中为10ns探测脉冲条件下连续10次的应变测试结果。

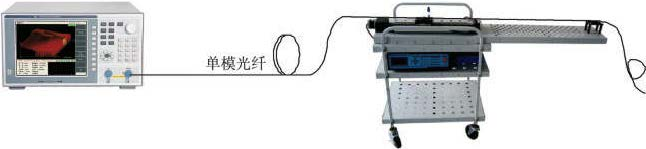

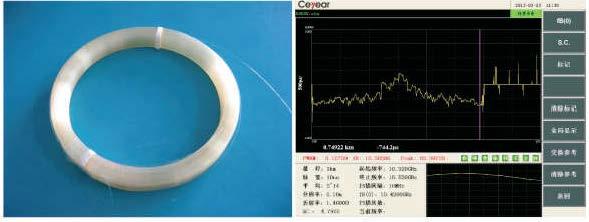

(2)光纤环的测试实验

在光纤陀螺的研制及生产检测过程中, 光纤应变分布测试

仪可用于测试光纤环的应变分布 。



(3)光纤温度系数的标定实验

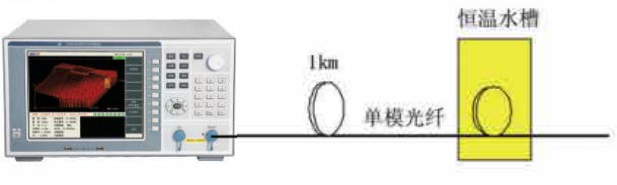

实验示意图:

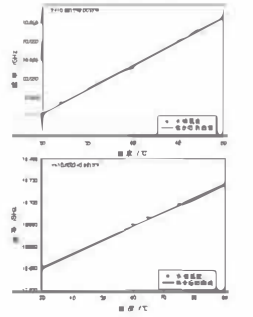

光纤布里渊频移与温度的关系曲线:

试验中所用光纤为G.652单模光纤,图中,右图为在30-50℃范围内间隔1℃的测试曲线,右因为在30-90℃温度范围内低实际温度测试曲线,其中30- 50℃范围内阁隔1℃,50-90℃范围内间隔5℃。由左图可看出,本仪器具有0.5℃的温度分辨率测试能力 。



技术规范

型号

6419

6419A

工作波长

1550nm士Snm

1550nm士Snm

光纤类型

单模

单模

最大动态范围2

15d8

15d8

最高空间分辨率

1m

1m

测距准确度

(0.2+ 2×取样间隔+2×10-5×距离) (m)

(0.2+ 2×取样间隔+2×10-5×距离) (m)

应变测试精度3

士50με ( 10-20ns ) , 士10με( 50-200ns)

士50με( 10-20ns ) , 士10με( 50-200ns)

应变测试重复性

≤±100με

≤±100με

应变测试范围

-15000 -+ 15000 (με )

-30000 - +40000 (με)

测试量程

0.5、1、2、5、10、20、40、80km

0.5、 1、 ......、128km; 1km步进

测试脉宽

10、 20、 50、 100、 200ns

10、 20、 ......、 200ns; 1 Ons步进

平均次数范围

210-224

210-224

最高采样分辨率

0.05m

0.05m

采样点数

20000

80000

折射率设置范围

1.00000-1.99999; 0.00001步进

1.00000-1.99999; 0.00001步进

频率扫描间隔

1、 2、 5、 10、 20、 50MHz

1、 2、 5、 10、 20、 50MHz

频率扫描范围

9.9GHz-12.0GHz

9.0GHz-13.0GHz

显示

10.4英寸TFT,1024 x 768分辨率

10.1英寸,1280×800分辨率

界面语言

简体中文/英文

简体中文/英文

接口

VGA、RS232C、USS、以太网、耳机

VGA、RS232C、USS、以太网、耳机

光输出接口

FC/APC (可方便更换成SC或ST接头)

FC/APC (可方便更换成SC或ST接头)

VFL

650nm土30nm,2mw (典型);

工作状态:cw、1Hz、2Hz

650nm土30nm,2mw (典型);

工作状态:cw、1Hz、2Hz

电源

AC电源 100-240VAC ( 1.5A);

频率允许范围 50/60Hz

AC电源 100-240VAC ( 1.5A);

频率允许范围 50/60Hz

最大功耗

100W

100W

外形尺寸(不含把手)

宽x高x深=435mm x 230 mm×495mm

宽x高x深=435mm x 190 mm×495mm

重量

≤20kg

≤17kg

环境适应性



工作温度0℃~+40℃;

存储温度- 20℃~+65℃,

相对湿度:5%-90% ,无结露

工作温度0℃~+40℃;

存储温度- 20℃~+65℃,

相对湿度:5%-90% ,无结露

注:1. 23℃±2℃ ;2脉冲宽度200ns, 平均次数2",频率扫描范围200MHz,扫描间隔SMHz ;3.平均次数215、 频率扫描范围200MHz, 扫描间隔SMHz



主机 6419/A光纤应变分布测试仪

标配

序号

名称

说明

1

电源线组件

标准三芯电源线

2

用户手册



3

产品合格证



4

USS接口鼠标



5

光纤转接跳线( FC/APC转FC/UPC)



6

数据分析软件标准版


选件

选件编号

名称

功能

6419-001

光纤端面检查仪

检查光纤接口端面的使用情况

6419-002

高级镜头纸

清洁光纤端面

6419-003

FC/APC转SC/UPC跳线

转接带SC/UPC接头的被测光纤

6419-004

数据分析软件专业版

提供批量数据文件的比较、 打印、

数据输出和深度分析等功能

注: 由于设计改进的需要. 上述内容如有改变, 恕不另行通知。
