HT-FJL 光纤光栅静力水准仪

HT-FJL 光纤光栅静力水准仪

型 号:HT-FJL
原产地:国产
用 途:主要适用于大坝、桥梁、隧道、地铁、铁路、路基、路堑、以及桥 梁过渡段的等需要监测挠度、沉降以及垂直变形的场合。

HT-FJL 光纤光栅静力水准仪

        HT-FJL 光纤光栅静力水准仪由一系列高精度的光纤光栅液位传感器及储液罐组成,储液罐之间由连通管连通。基准罐置于一个稳定的水平基点,其他储液罐置于标高大致相同的不同位置,当其他储液罐相对于基准罐发生升降时,将引起该罐内液面的上升或下降。通过测量液位的变化,了解被测点相对水平基点的升降变形。内置浮筒,当传感器安装位置处发生沉降时,液位变化带动浮筒沉降变化,从而引起内部光纤敏感元件的中心波长变化。主要适用于大坝、桥梁、隧道、地铁、铁路、路基、路堑、以及桥梁过渡段的等需要监测挠度、沉降以及垂直变形的场合。

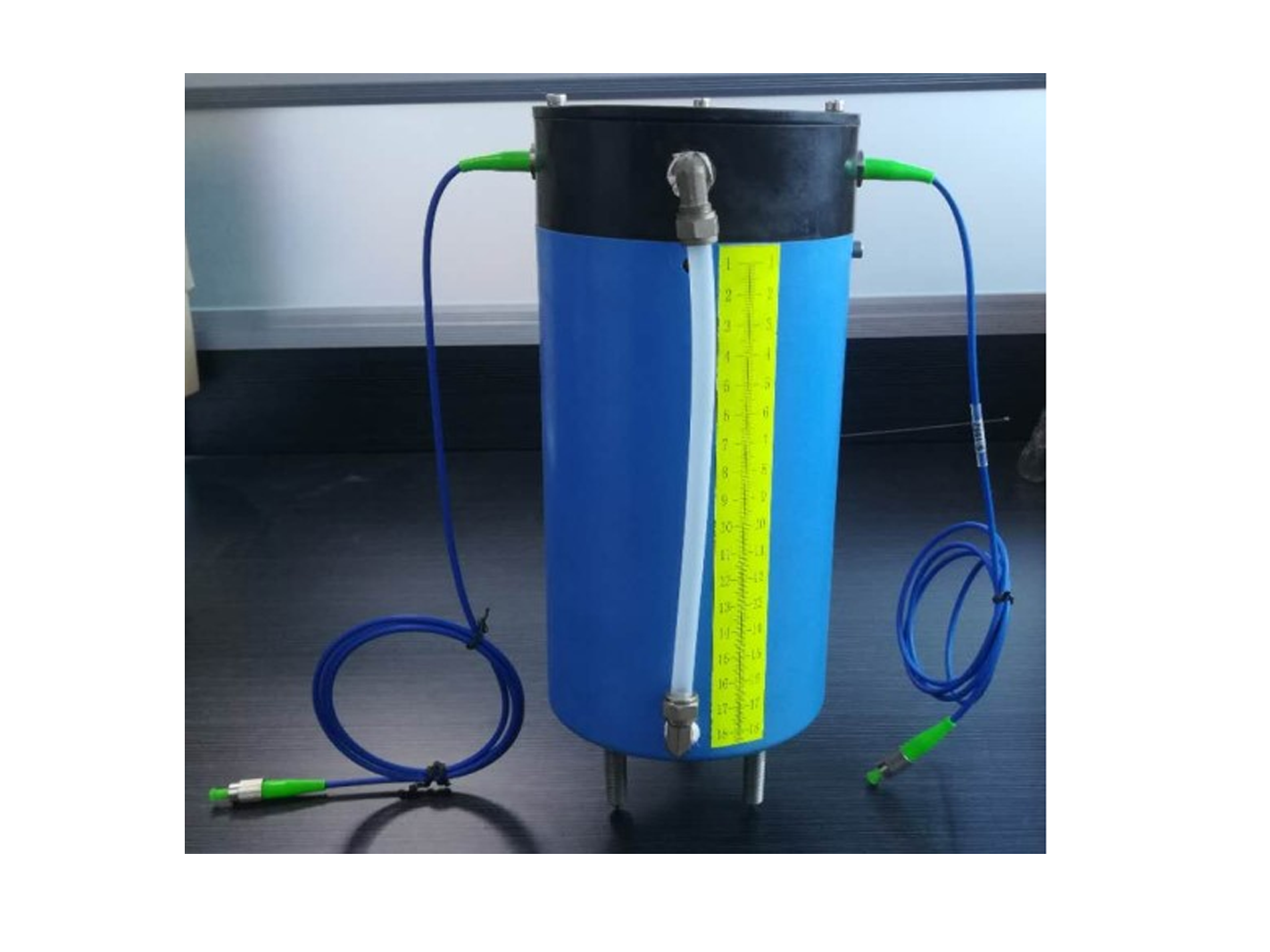

HT-FJL 光纤光栅静力水准仪外形图

产品特点:
  • 高精度、高稳定性、高可靠性;
  • 本质安全,不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强,可在强电磁干扰、
  • 高雷击、易燃、易爆等恶劣条件下应用 ;
  • 准分布式测量,在一根光纤上可以并联多个传感器(典型:12 只)
  • 内部安装一只光纤光栅温度传感器,用以补偿温度变化引起的影响;
  • 布置简单,可与其他类型光纤光栅传感器混合使用


应用领域:

  •  监测结构的沉降变形、桥梁挠度以及垂直变形的场合
  • 公路、地铁、铁路、路基、路堑的沉降自动监测系统


技术参数:

项目

单位

参数值

量程

mm

0~100

分辨率

mm

0.1

精度

mm

≤1%F.S.

波长范围

nm

1525~1565

温度范围

-40~80

传感器引出线



1.5m 铠装光缆(可定制更长的引出光缆)

连接方式

-

熔接或 FC/APC 接头

尺寸

-

Φ120*250mm

尾缆方式



¢3mm

安装方式



配套安装支架

外壳防护等级



IP68

可选配件

-

¢20 导水管、水管三通、球阀、防冻液、卡扣等

注:由于涉及改进的需要,上述内容如有改变,恕不另行通知。


现场安装图片:

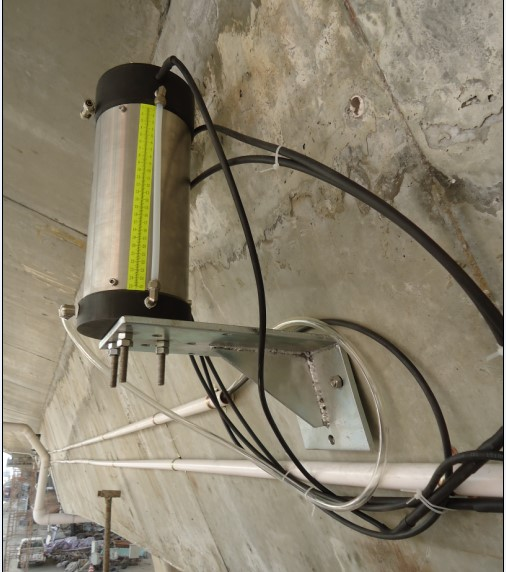

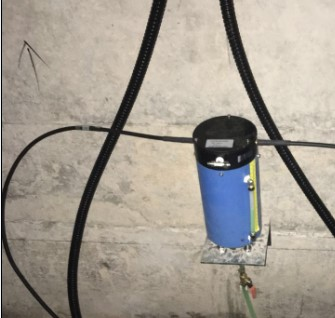

        管廊内安装实物图                                   路桥安装实物图
