HT-FOP05 光纤光栅土压计
型 号：HT-FOP05
原产地：国产
用 途：适用于测量填土、路基、堤坝、土石坝、软基等的土体或者固体压力。
HT-FOP05 光纤光栅土压计
HT-FOP05 光纤光栅土压力计是采用优质的恒弹性合金作为压力变送器件，进而利用光纤光栅固有的应变传感特性研制而成的一种新型光纤光栅土压力计，适用于测量填土、路基、堤坝、土石坝、软基等的土体或者固体压力。

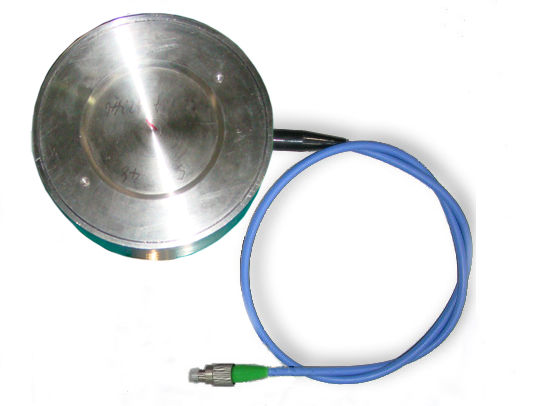

光纤光栅土压计外形图
功能特点：
- 高精度、高稳定性、高可靠性
- 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强，可在强电磁干扰、高雷击、易燃、易爆等恶劣条件下应用
- 传感信号传输距离远，可达 40km
- 准分布式测量，在一根光纤上可以并联多个传感器（典型：6 只）
- 内部安装一只光纤光栅温度传感器，用以补偿温度变化引起的影响
- 布置简单，可与其他类型光纤光栅传感器混合使用
应用领域：
- 测量土体和土石填方工程、堤坝中的总压力
- 测量土墙、桥墩、管道、钻孔桩和隧道衬砌的接触压力
- 测量混凝土中的应力
技术参数：
项目 |
单位 |
参数值 |
量程 |
MPa |
0~15 |
分辨率 |
F.S. |
0.01% |
精度 |
F.S. |
±0.3% |
波长范围 |
nm |
1525～1565 |
光栅反射率 |
--- |
＞90% |
工作温度范围 |
℃ |
-50～＋80 |
外径尺寸 |
nm |
￠80×25 mm（M80×1.5）或客户定制 |
封装方式 |
--- |
耐腐蚀不锈钢外壳、直径Φ3mm 铠装光缆引线 |
安装方式 |
--- |
直接掩埋/捆绑 |
传感头引出线 |
--- |
1.5m 铠装光缆（可定制更长的引出光缆） |
传感头之间级连方式 |
--- |
熔接或 FC/APC 接头 |

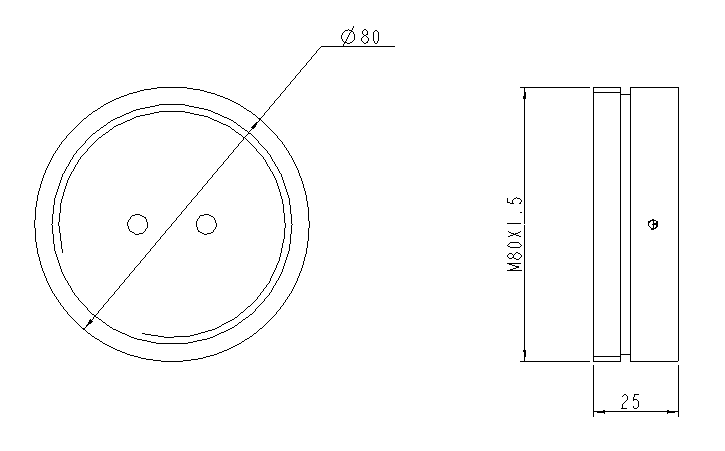

外形尺寸：
